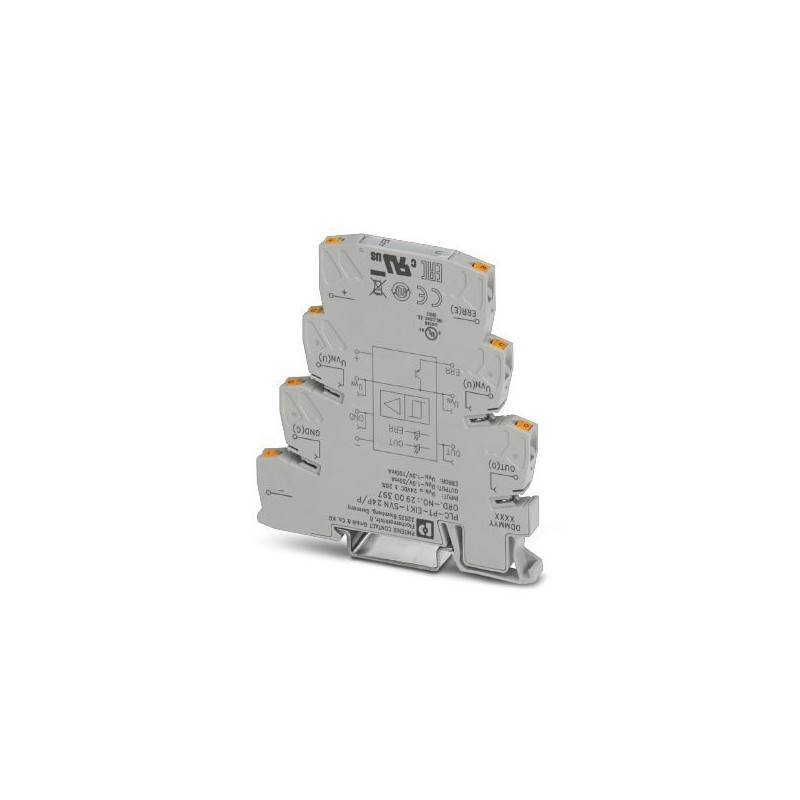

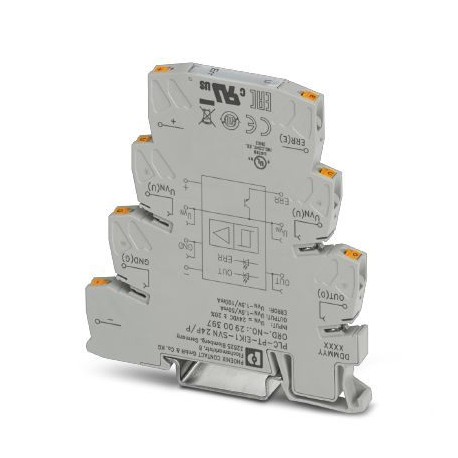

PLC-PT-EIK 1-SVN 24P/P 2900397 PHOENIX CONTACT Modulo relè a stato solido
PLC-PT-EIK 1-SVN 24P/P
2900397
PHOENIX_CONTACT
Modulo relè a stato solido
PLC-INTERFACE per applicazioni NAMUR, composto da morsettiera base PLC-BPT.../21 con collegamento push-in e circuito integrato, per installazione su guida DIN NS 35/7.5, uscita con commutazione positiva, tensione di alimentazione 24 V DC
relè > accoppiatore ottico
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2900397 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK6233 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 420 (C_5_2017) |
| GTIN | 4046356506779 |
| Peso per pezzo (confezione esclusa) | 31,130 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Ambient conditions
| Temperatura ambiente (esercizio) | -25 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Grado di protezione | IP20 |
Dati d'ingresso
| Denominazione | Alimentazione delle apparecchiature |
|---|---|
| Tensione d'ingresso nominale UN | 24 V DC ±20 % |
| Range d'ingresso rispetto a UN | 0,8 ... 1,2 |
| Range tensione d'ingresso | 19,2 V DC ... 26,4 V DC |
| Corrente d'ingresso tipica con UN | ca. 14 mA |
| Max. corrente assorbita | ca. 70 mA (per corrente di uscita da 50 mA) |
| Indicazione tensione di esercizio | LED verde |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Circuito/componente di protezione | Diodo contro inv. polarità |
| Diodo soppressore | |
| Denominazione | Circuito di comando |
| Tensione d'ingresso nominale UN | 8,2 V DC ±10 % |
| Nome protezione | Prot. contro le sovratensioni |
| Circuito/componente di protezione | Diodo soppressore |
| Tensione a vuoto | 8,2 V DC ±10 % |
| Punto d'inserzione | ≥ 2,1 mA (in stato conduttivo) |
| ≤ 1,2 mA (in stato bloccato) | |
| 6,3 mA ... 10 mA (in caso di cortocircuito) | |
| 0 mA ... 0,35 mA (in caso di rottura conduttore) | |
| Isteresi | ca. 0,2 mA |
| Resistenza interna | ca. 1 kΩ |
| Lunghezza cavo | < 30 m |
| Potenza dissipata in condizioni nominali | 0,34 W |
Dati d'uscita
| Denominazione | Uscita segnale |
|---|---|
| Tensione nominale in uscita | ≤ 100 mV (in stato conduttivo) |
| UVN- UR;in stato bloccato | |
| Corrente di carico permanente | 50 mA |
| Frequenza di trasmissione | ca. 350 Hz |
| Caduta di tensione alla max. corrente limite permanente | ≤ 1,5 V (UR) |
| Segnalazione stato | LED verde |
| Segnalazione di errore | LED rosso |
| Nome protezione | Prot. contro le sovratensioni |
| Circuito/componente di protezione | Diodo soppressore |
| Denominazione | Uscita segnalazione guasti |
| Tensione nominale in uscita | UVN- URest |
| Corrente di carico permanente | 50 mA |
| Caduta di tensione alla max. corrente limite permanente | ≤ 2 V (URest) |
| Segnalazione di errore | LED rosso |
| Nome protezione | Prot. contro le sovratensioni |
| Circuito/componente di protezione | Diodo soppressore |
Connection data 1
| Denominazione collegamento | Lato di ingresso |
|---|---|
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Connection data 2
| Denominazione collegamento | Lato di uscita |
|---|---|
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Generalità
| Posizione d'installazione | a scelta |
|---|---|
| Indicazione per il montaggio | Affiancabile senza distanza |
| Funzionamento | 100 % ED |
| Classe di combustibilità a norma UL 94 | V0 |
| Denominazione | Distanze in aria e linee di fuga |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | I |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| Denominazione | Distanze in aria e linee di fuga |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| Tensione di isolamento nominale | 50 V DC |
| Tensione impulsiva di dimensionamento | 0,4 kV |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | I |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
| Caratteristica | Valore |
|---|---|
| tensione d'ingresso (EF003840) | 19.2 V |
| tipo di tensione d'ingresso (EF003033) | DC |
| corrente d'esercizio nominale Ie (EF001443) | 0.05 A |
| tipo di uscita digitale (EF003601) | elettronico |
| con indicatore a LED (EF005950) | Sì |
