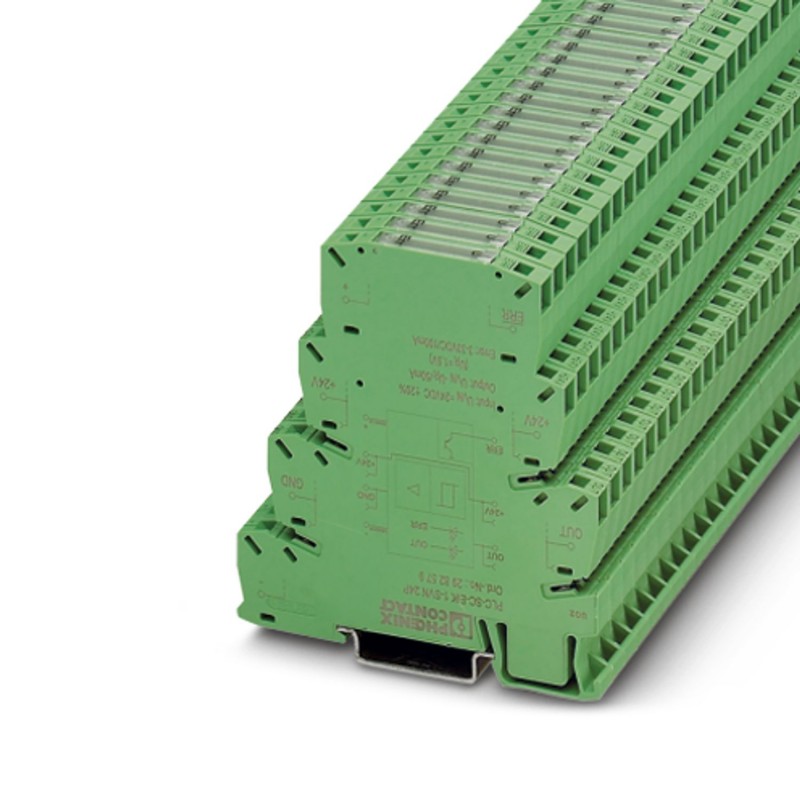

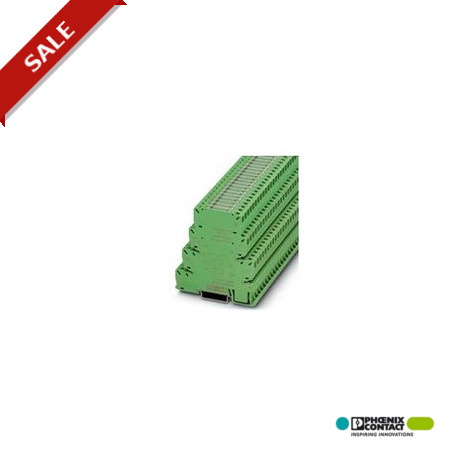

PLC-SP-EIK 1-SVN 24M 2982605 PHOENIX CONTACT Modulo NAMUR monocanale a 24 V tensione d'ingresso CC
PLC-SP-EIK 1-SVN 24M
2982605
PHOENIX_CONTACT
Modulo NAMUR monocanale a 24 V tensione d'ingresso CC
PLC-INTERFACE per applicazioni NAMUR, composto da morsettiera base PLC-BSP.../21 con collegamento a molla e circuito integrato, per montaggio su guida NS 35/7.5, con commutazione negativa, 1 contatto di chiusura, tensione di ingresso 24 V DC
Home > PHOENIX_CONTACT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Restrizioni d'uso | |
| Indicazione EMC | EMC: prodotto di classe A, vedere la dichiarazione del produttore nell'area download |
| Tipo di prodotto | Modulo relè a stato solido |
| Famiglia di prodotti | INTERFACCIA PLC |
| applicazione | Rilevatori di prossimità NAMUR |
| Modalità di funzionamento | Orario di lavoro 100% |
| Stato di manutenzione dei dati | |
| Data dell'ultima manutenzione dei dati | 13.10.2023 |
| Proprietà di isolamento: linee di perdita e intercapedini d'aria tra i circuiti | |
| Isolamento | Isolamento di base |
| Categoria overvoltage | io |
| Grado di inquinamento | 2 |
| Linee di dispersione e traferri tra i circuiti | |
| Dimensionamento della tensione di isolamento | 50 V CC |
| Dimensionamento della tensione transitoria | 0,4 kV |
| Circuito di controllo | |
| Tensione di ingresso nominale UN | 8,2 V CC ±10 % |
| Circuito di protezione | Prot. Impennata; Diodo soppressore |
| Tensione a circuito aperto | 8,2 V CC ±10 % |
| Punto di commutazione | ≥ 2,1 mA (in stato conduttivo) |
| ≤ 1,2 mA (in stato bloccato) | |
| 6,3 mA ... 10 mA (in caso di cortocircuito) | |
| 0 mA ... 0,35 mA (in caso di rottura del conduttore) | |
| Isteresi di commutazione | circa 0,2 mA |
| Resistenza interna | circa 1000 Ω |
| Lunghezza cavo | < 30 m |
| Denominazione | Uscita del segnale |
| Tipo di commutazione dei contatti | 1 contatto aperto |
| Tipo di uscita digitale | elettronico |
| Intervallo di tensione di uscita | 3V CC... 33 V CC |
| Limite di corrente costante | 50 mA |
| Frequenza di trasmissione | circa 350 Hz |
| Caduta di tensione con limite massimo di corrente costante | < 1,5 V |
| Indicazione dello stato | LED (verde) |
| Indicazione di errore | LED rosso |
| Circuito di protezione | Prot. Impennata; Diodo soppressore |
| Denominazione | Uscita di avviso di guasto |
| Tensione di uscita nominale | 30 V CC |
| Intervallo di tensione di uscita | 3V CC... 33 V CC |
| Limite di corrente costante | 100 mA |
| Caduta di tensione con limite massimo di corrente costante | < 1,5 V |
| Indicazione di errore | LED rosso |
| Circuito di protezione | Prot. Impennata; Diodo soppressore |
| Lato di ingresso | |
| Tipo di connessione | Collegamento a molla |
| Lunghezza da de-isolare | 8 mm |
| Sezione del conduttore rigido | 0,14 mm² ... 2,5 millimetri ² |
| Sezione flessibile del conduttore | 0,14 mm² ... 2,5 millimetri ² |
| Sezione del conduttore AWG | 26 ... 14 |
| Lato uscita | |
| Tipo di connessione | Collegamento a molla |
| Lunghezza da de-isolare | 8 mm |
| Sezione del conduttore rigido | 0,14 mm² ... 2,5 millimetri ² |
| Sezione flessibile del conduttore | 0,14 mm² ... 2,5 millimetri ² |
| Sezione del conduttore AWG | 26 ... 14 |
| Larghezza | 6,2 millimetri |
| altezza | 80 mm |
| profondità | 86 millimetri |
| colore | verde (RAL 6021) |
| Classe di infiammabilità secondo UL 94 | V0 (Alloggiamento) |
| Condizioni ambientali | |
| Indice di protezione | IP20 |
| Temperatura ambiente (servizio) | -25 °C ... 50 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Linee di dispersione e traferri tra i circuiti | |
| Norme/Specifiche | Certificazione IEC 60664 |
| EN 50178 | |
| Istruzioni per l'installazione | Allineabile senza separazione |
| Posizione per il montaggio | discrezionale |
