PHOENIX_CONTACTConnessione di dispositivi di campoSH-8EPC58AH000S 1627205 PHOENIX CONTACT Connettore per apparecchi posteriore

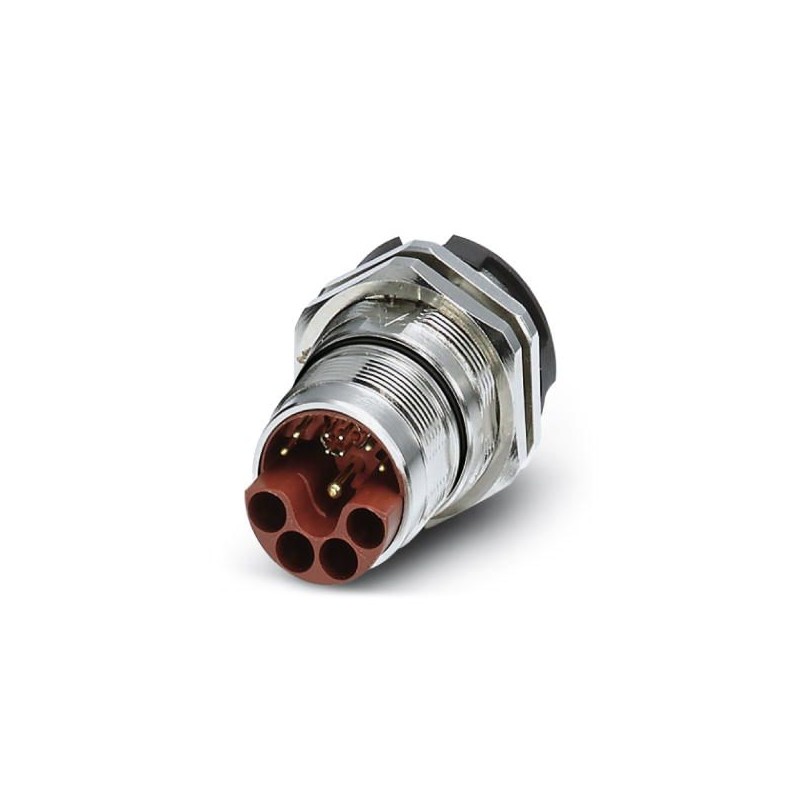

PHOENIX_CONTACT SH-8EPC58AH000S 1627205 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

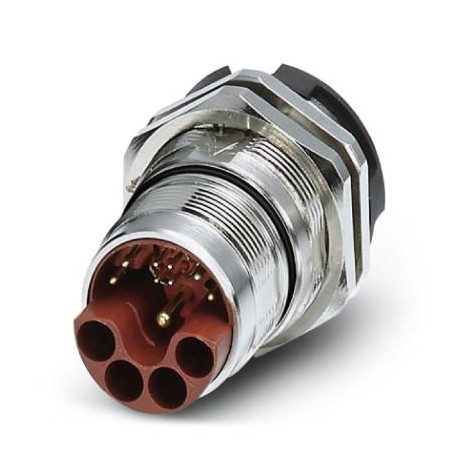

SH-8EPC58AH000S 1627205 PHOENIX CONTACT Connettore per apparecchi posteriore

Riferimento: SH-8EPC58AH000S

Codice: 1627205

Produttore: PHOENIX_CONTACT

Descrizione:

Connettore per apparecchi posteriore
M23, Conect. spina. essere apar. parete per manifesti, SH, diritto, schermato: sì, per serratura standard e SPEEDCON, Numero di poli: 4+4+4+PE / 3+N+PE, Senso di rotazione: Standard, Tipo di contatto: Maschio, Collegamento crimpato, Giunto piatto, Fissaggio centrale M26 x 1, Spessore minimo della parete: 1,5 mm, Spessore massimo della parete: 5 mm, codifica: N

Categorie:

  • connettori ad innesto > connettore circolare, da incasso (senza cavo)
  • PHOENIX_CONTACT > Connessione di dispositivi di campo

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 40,75 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione1627205
Pezzi/conf.1 PZ
Sales keyABRCFF -
Pagina catalogoPagina 118 (C_2_2017)
GTIN4055626408200
Peso per pezzo (confezione esclusa)60,000 g
Numero tariffa doganale85366990
Paese di origineDE (Germania)

Range di temperature

Temperatura ambiente (esercizio)-40 °C ... 130 °C

Dati del corpo isolante

NotaIstruzioni per l’ordine: Contatti a crimpare, 4x Ø 0,8 mm, 4x Ø 1 mm, 5x Ø 2 mm, da ordinare separatamente
Velocità dati100 MBit/s
CodificaN
Materiale corpo isolantePA 6.6
Cicli di manovra meccanica100
Tipo di collegamento contattiAttacco a crimpare
Tipologia contattiMaschio
ApplicazioneIbrido
N. poli13
Diametro contatti Contatti di potenza2 mm
Sezione fili Contatti di potenza min.0,25 mm²
Sezione fili Contatti di potenza max.4 mm²
Tensione nominale per contatto di potenza a 25°C30 A
Tensione impulsiva di dimensionamento6 kV
Tensione di dimensionamento (II / 3) contatto di potenza850 V DC
Tensione di dimensionamento (III / 3) contatto di potenza630 V AC
Diametro contatti Contatti per segnale1 mm
Sezione fili Contatti per segnale min.0,06 mm²
Sezione fili Contatti per segnale max.1 mm²
Tensione nominale per contatto per segnale a 25°C8 A
Tensione impulsiva di dimensionamento1,5 kV
Tensione di dimensionamento (III / 3) contatto di segnale50 V
Diametro contatti dati0,8 mm
Sezione fili contatti dati min.0,08 mm²
Sezione fili contatti dati max.0,5 mm²
Corrente nominale per contatto dati a 25 °C3,6 A
Tensione nominale contatto dati50 V
Tensione impulsiva di dimensionamento1,5 kV
Tensione di dimensionamento (III / 3) contatto dati50 V

Dati della custodia

Materiale custodiaCuZn
Tipo di bloccaggioper bloccaggio standard e SPEEDCON
Grado di protezione (connesso)IP67
Tipo di filettaturaM23

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 1627205 Connettori a innesto (EC003569)

Nome caratteristicacon collegamento schermato (EF002535)
Valore caratteristicaNo
Nome caratteristicacon collegamento PE (EF005600)
Valore caratteristicaNo
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicanumero min. di cicli di innesto (EF012212)
Valore caratteristica100
Nome caratteristicatemperatura ambiente (EF002386)
Valore caratteristica115 °C
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-40 °C
Nome caratteristicacon filettatura (EF003723)
Valore caratteristicaSì
