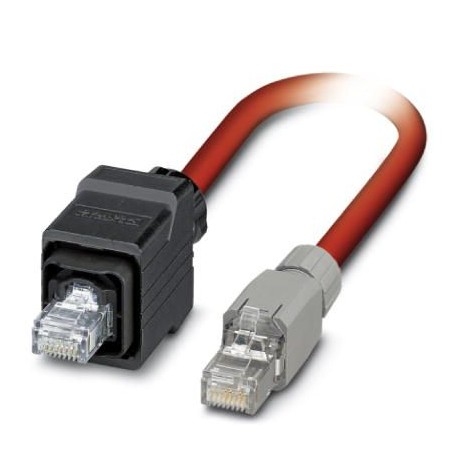

VS-PPC/PL-IP20-93K-LI/5,0 1419179 PHOENIX CONTACT Cavo patch
VS-PPC/PL-IP20-93K-LI/5,0
1419179
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Cavo patch

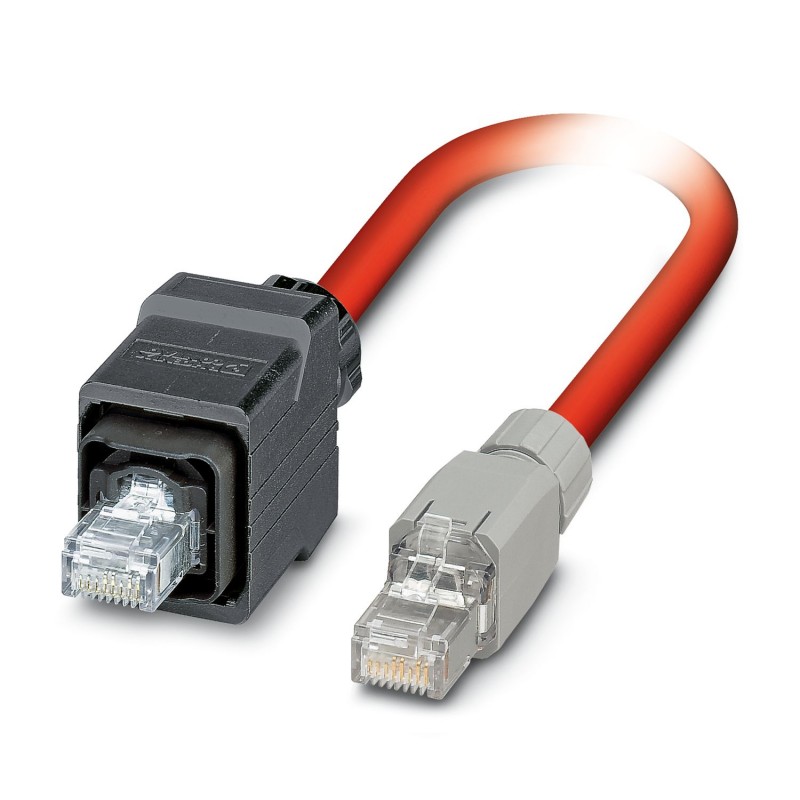

Cavo Sercos III, schermato, a stella quadrupla, flessibile AWG 22 (7 fili), RAL 3020 (rosso), connettore push-pull RJ45/IP67, in plastica fino a connettore RJ45/IP20, lunghezza: 5 m
Cavo Sercos III, schermato, stella quadrupla, AWG 22 flessibile (7 fili), RAL 3020 (rosso traffico), connettore RJ45/IP67, Push-Pull, plastica su connettore RJ45/IP20, lunghezza: 5 m
sensori > Cavo sensore-attuatore confezionato
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo dati confezionato |
| Applicazione | Standard |
| Tipo sensore | Sercos |
| Numero di poli | 4 |
| Numero uscite cavi | 1 |
| Schermato | sì |
| Uscita cavo | diritto |
| Stato di manutenzione dei dati | |
| Revisione articolo | 09 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | I |
| Segnalazione stato | no |
| Mezzo trasmissivo | Rame |
| Caratteristiche di trasmissione (categoria) | CAT5 |
| Velocità di trasmissione | 100 MBit/s |
| Dati meccanici | |
| Cicli di manovra | ≥ 250 |
| Guaina esterna, materiale | PVC |
| Materiale conduttore | Filo Cu stagnato |
| Connessione 1 | |
| Tipo | Maschio diritto RJ45 |
| Tipo di bloccaggio | Push-Pull |
| Materiale | Plastica |
| Grado di protezione | IP67 |
| Connessione 2 | |
| Tipo | Maschio diritto RJ45 |
| Materiale | Plastica |
| Grado di protezione | IP20 |
| Lunghezza cavo | 5,00 m |
| Sercos III [93K] | |
| Disegno quotato |  |
| Schermato | sì |
| UL AWM Style | 21694 (60 °C / 600 V) |
| Peso della linea | 68 kg/km |
| Tipo di cavo | Sercos III |
| Tipo cavo (sigla) | 93K |
| Tipo di segnale/categoria | Sercos CAT5 (IEC 11801), 100 MBit/s |
| Struttura dei cavi | 1x4xAWG22/7, SF/TQ |
| Diametro esterno conduttore | 6,50 mm ±0,2 mm |
| Guaina esterna, materiale | PVC |
| Guaina esterna, colore | rosso traffico RAL 3020 |
| Guaina esterna spessore parete | ca. 0,90 mm |
| Guaina interna materiale | PVC |
| Materiale conduttore | Filo Cu stagnato |
| Struttura conduttore segnale linea | 7x 0,25 mm |
| Linea segnale AWG | 22 |
| Sezione del conduttore | 4x 0,34 mm² |
| Materiale isolamento fili | PE |
| Diametro filo con guaina isolante | ca. 1,55 mm |
| Conduttore singolo, colore | bianco, giallo, blu, arancio |
| Tipo di schermatura a coppie | Poliestere rivestito in alluminio |
| Cordatura intera | Stella quadrupla |
| Schermatura | Treccia di fili in rame stagnati |
| Tensione nominale cavo | 600 V |
| Tensione di prova filo/filo | 2000 V (50 Hz, 1 min.) |
| Tensione di prova filo/schermatura | 2000,00 V (50 Hz, 1 min.) |
| Resistenza linea | ≤ 120 Ω/km |
| Resistenza di isolamento linea | ≥ 0,5 GΩ*km |
| Resistenza accoppiamento | ≤ 20,00 mΩ/m (a 10 Hz) |
| Impedenza caratteristica | 100 Ω ±15 Ω (con 100 MHz) |
| Runtime | 5,3 ns/m |
| Raggio di piegatura minima, fisso | 3 x D |
| Raggio di piegatura minima, flessibile | 7 x D |
| Resistenza all'olio | limitatamente resistente agli oli |
| Resistenza alla fiamma | secondo UL 1685 (CSA FT 4) |
| Altra resistenza | resistente ai raggi UV (secondo la norma UL 1581, paragrafo 1200) |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (Cavi, posa mobile) |
| -40 °C ... 70 °C (cavi, posa fissa) | |
| Condizioni ambientali | |
| Grado di protezione | IP65/IP67 |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (cavi, posa fissa) |
| -40 °C ... 70 °C (Cavi, posa mobile) | |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| tipo di contatto a innesto, lato campo (EF006269) | maschio (connettore) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | diritto |
| tipo di collegamento elettrico, lato scatola (EF005524) | altro |
| tipo di contatto a innesto, lato scatola (EF008386) | maschio (connettore) |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | diritto |
| lunghezza del cavo (EF000536) | 5 m |
| materiale della guaina del cavo (EF004136) | cloruro di polivinile (PVC) |
| senza alogeni (EF000025) | No |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | Sì |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -40 °C |
| grado di protezione (IP) (EF005474) | IP67 |
