PHOENIX_CONTACTBORNASVIOK 1,5-2D 2718196 PHOENIX CONTACT Morsetti per sensori e attuatori

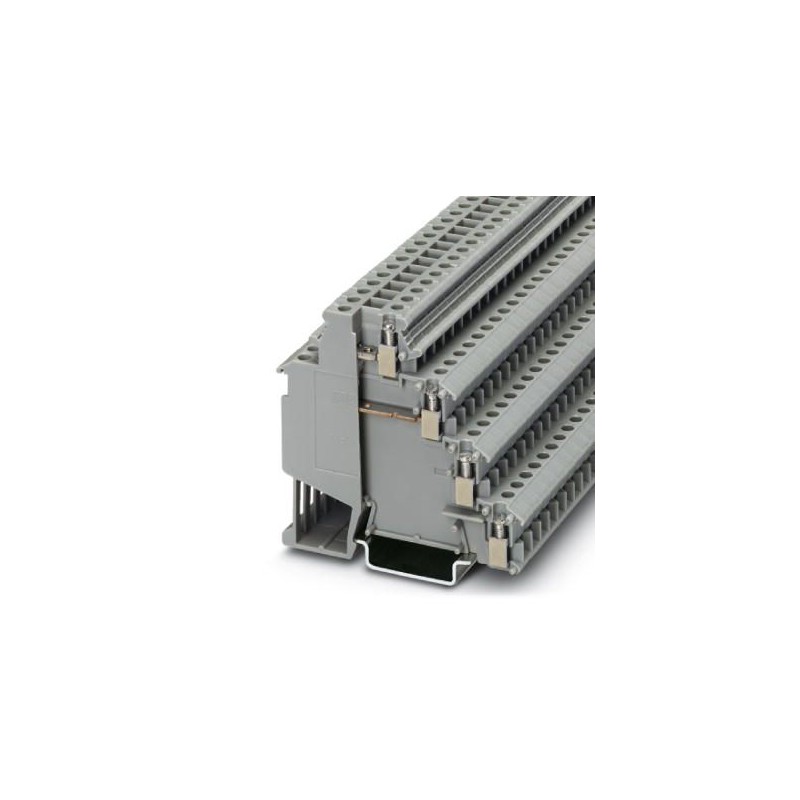

PHOENIX_CONTACT VIOK 1,5-2D 2718196 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

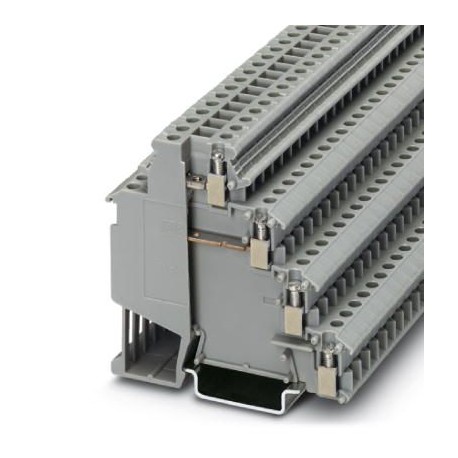

VIOK 1,5-2D 2718196 PHOENIX CONTACT Morsetti per sensori e attuatori

Riferimento: VIOK 1,5-2D

Codice: 2718196

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetti per sensori e attuatori
Morsettiera per rivelatori/attuatori, tensione nominale: 250 V, corrente nominale: 24 A, tipo di collegamento: Collegamento a vite, 3° e 4° piano, Sezione dimensionale: 2,5 mm², sezione: 0,2 mm² - 4 mm², classe di montaggio: NS 35/7,5, NS 35/15, colore: grigio

Categorie:

  • morsetti di giunzione > Morsettiera sensore / attuatore
  • PHOENIX_CONTACT > BORNAS

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 356,62 €

Prezzo unitario: 7,1323 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2718196
Pezzi/conf.50 PZ
Sales keyBE1218 -
Quantità di ordinazione minima50 PZ
Pagina catalogoPagina 449 (C_1_2017)
GTIN4017918062262
Peso per pezzo (confezione esclusa)19,440 g
Numero tariffa doganale85369010
Paese di originePL (Polonia)

Generalità

Numero di piani4
Numero collegamenti6
Sezione nominale2,5 mm²
Coloregrigio
Materiale isolantePA
Classe di combustibilità a norma UL 94V2
Tensione impulsiva di dimensionamento4 kV
Grado d'inquinamento3
Categoria di sovratensioneIII
Gruppo materiale isolanteI
Potenza dissipata massima in condizioni nominali0,77 W (con il collegamento di molteplici piani il valore si moltiplica)
Attacco a normaIEC 60947-7-1
Corrente nominale IN24 A
Corrente di carico massima26 A (con una sezione conduttore di 2,5 mm²)
Tensione nominale UN250 V
Parete laterale apertaNo

Dimensioni

Larghezza6,2 mm
Lunghezza73 mm
Altezza NS 35/7,570 mm
Altezza NS 35/1577,5 mm

Dati di collegamento

CollegamentoConnessione a vite
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.4 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.12
Sezione conduttore flessibile con capocorda senza collare in plastica min.0,25 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica max.2,5 mm²
Sezione conduttore flessibile con capocorda con collare in plastica min.0,25 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.2,5 mm²
Sezione con ponticello a innesto rigido max.4 mm²
Sezione con ponticello a innesto flessibile max.2,5 mm²
2 conduttori stesso diametro, rigidi min.0,2 mm²
2 conduttori stesso diametro, rigidi max.1 mm²
2 conduttori stesso diametro, flessibili min.0,2 mm²
2 conduttori stesso diametro, flessibili max.1 mm²
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min.0,25 mm²
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max.1 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min.0,5 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max.1 mm²
Sezione con ponticello a innesto rigido max.4 mm²
Sezione con ponticello a innesto flessibile max.2,5 mm²
Lunghezza di spelatura8 mm
Calibro a tamponeA3
FilettaturaM3
Coppia min.0,5 Nm
Coppia max.0,6 Nm

Normative e prescrizioni

Attacco a normaCSA
IEC 60947-7-1
Classe di combustibilità a norma UL 94V2

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 2718196 Morsetti di giunzione (EC000900)

Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.25 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.2 mm²
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica24 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica250 V
Nome caratteristicanumero di piani (EF002659)
Valore caratteristica4
Nome caratteristicanumero di punti di fissaggio per ogni piano (EF002660)
Valore caratteristica1
Nome caratteristicapiani interni esclusi con ponte (EF002661)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento elettrico 1 (EF002526)
Valore caratteristicaraccordo a vite
Nome caratteristicatipo di collegamento elettrico 2 (EF002527)
Valore caratteristicaraccordo a vite
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaaltro
Nome caratteristicacollegabile trasversalmente (EF005717)
Valore caratteristicaSì
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV2
Nome caratteristicalarghezza (EF000008)
Valore caratteristica6.2 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica73 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica70 mm
Nome caratteristicacolore (EF000007)
Valore caratteristicagrigio
Nome caratteristicacon collegamento PE (EF002534)
Valore caratteristicaNo
Nome caratteristicacon collegamento schermato (EF002535)
Valore caratteristicaNo
Nome caratteristicafunzione di separazione (EF006183)
Valore caratteristicaNo
