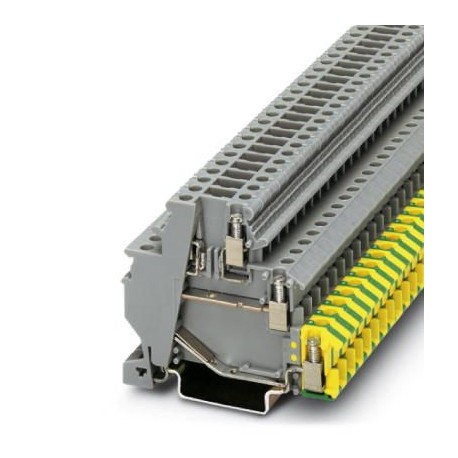

DOKD 1,5-TG 3011054 PHOENIX CONTACT Morsetti per sensori e attuatori
DOKD 1,5-TG
3011054
PHOENIX_CONTACT
50
Morsetti per sensori e attuatori
Morsettiera per rivelatori/attuatori, La corrente e la tensione sono determinate dal connettore utilizzato., tensione nominale: 250 V, corrente nominale: 24 A, tipo di collegamento: Collegamento a vite, Sezione di dimensionamento: 2,5 mm², sezione: 0,2 mm² - 4 mm², tipo di connessione: Collegamento a vite, sezione: 0,2 mm² - 4 mm², montaggio: NS 35/7,5, NS 35/15, colore: grigio
Morsetto attuatore di prossimità/sensore, La corrente e la tensione sono determinate dal connettore utilizzato., Tensione nominale: 250 V, Corrente nominale: 24 A, Tipo di collegamento: Collegamento a vite, Sezione dimensionale: 2,5 mm2, Sezione: 0,2 mm2 - 4 mm2, Tipo di connessione: Collegamento a vite, Sezione: 0,2 mm2 - 4 mm2, Montaggio: NS 35/7,5, NS 35/15, Colore: Grigio
morsetti di giunzione > Morsettiera sensore / attuatore
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3011054 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE1217 - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 447 (C_1_2017) |
| GTIN | 4017918091910 |
| Peso per pezzo (confezione esclusa) | 18,533 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | PL (Polonia) |
Generalità
| Numero di piani | 3 |
|---|---|
| Numero collegamenti | 5 |
| Sezione nominale | 2,5 mm² |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V2 |
| Tensione impulsiva di dimensionamento | 4 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 0,77 W (con il collegamento di molteplici piani il valore si moltiplica) |
| Attacco a norma | IEC 60947-7-1/IEC 60947-7-2 |
| Corrente nominale IN | 24 A |
| Corrente di carico massima | 26 A (con una sezione conduttore di 2,5 mm²) |
| Tensione nominale UN | 250 V (La tensione è determinata dal componente impiegato.) |
| Attacco a norma | IEC 60947-7-1 |
| Corrente nominale IN(piano superiore) | 16 A |
| Corrente di carico massima (piano superiore) | 16 A (con una sezione conduttore di 4 mm²) |
| Tensione nominale UN | 250 V |
| Parete laterale aperta | No |
| Indice di temperatura relativo materiale isolante (Elec.; UL 746 B) | 130 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Inserto materiale isolante statico a freddo | -60 °C |
| Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
| Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
| Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 2,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 2,5 mm² |
| Sezione con ponticello a innesto rigido max. | 4 mm² |
| Sezione con ponticello a innesto flessibile max. | 2,5 mm² |
| 2 conduttori stesso diametro, rigidi min. | 0,2 mm² |
| 2 conduttori stesso diametro, rigidi max. | 1 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,2 mm² |
| 2 conduttori stesso diametro, flessibili max. | 1 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,25 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 1 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 1 mm² |
| Sezione con ponticello a innesto rigido max. | 4 mm² |
| Sezione con ponticello a innesto flessibile max. | 2,5 mm² |
| Lunghezza di spelatura | 8 mm |
| Calibro a tampone | A3 |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
| Collegamento | Connessione a vite |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 2,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 2,5 mm² |
| Sezione con ponticello a innesto rigido max. | 4 mm² |
| Sezione con ponticello a innesto flessibile max. | 2,5 mm² |
| 2 conduttori stesso diametro, rigidi min. | 0,2 mm² |
| 2 conduttori stesso diametro, rigidi max. | 1 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,2 mm² |
| 2 conduttori stesso diametro, flessibili max. | 1 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,25 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 1 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 1 mm² |
| Sezione con ponticello a innesto rigido max. | 4 mm² |
| Sezione con ponticello a innesto flessibile max. | 2,5 mm² |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
Normative e prescrizioni
| Attacco a norma | CSA |
|---|---|
| IEC 60947-7-1/IEC 60947-7-2 | |
| IEC 60947-7-1 | |
| Classe di combustibilità a norma UL 94 | V2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141128eCl@ss 8.027141128eCl@ss 9.027141128
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.2 mm² |
| corrente nominale In (EF008250) | 24 A |
| tensione nominale (EF000228) | 250 V |
| numero di piani (EF002659) | 3 |
| numero di punti di fissaggio per ogni piano (EF002660) | 2 |
| piani interni esclusi con ponte (EF002661) | No |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a vite |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a vite |
| modo di montaggio (EF000003) | altro |
| collegabile trasversalmente (EF005717) | Sì |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V2 |
| larghezza (EF000008) | 6.2 mm |
| altezza (EF000040) | 63 mm |
| profondità (EF000049) | 54.5 mm |
| colore (EF000007) | grigio |
| con collegamento PE (EF002534) | Sì |
| con collegamento schermato (EF002535) | No |
| funzione di separazione (EF006183) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3011054-DOKD 1,5-TG | 113 Kbytes |
|
