PHOENIX_CONTACTCavi, sensore e attuatoriSAC-3P- 1,5-PUR/A 1402983 PHOENIX CONTACT Cavo sensore-attuatore

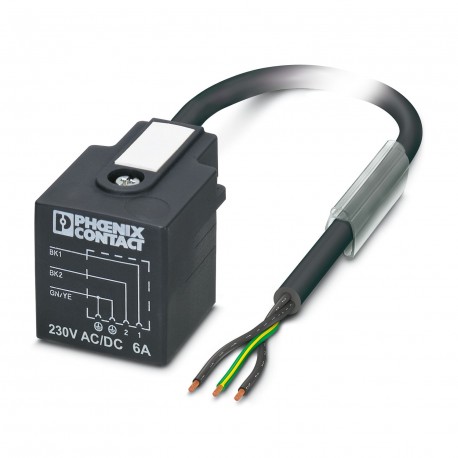

PHOENIX_CONTACT SAC-3P-1,5-PUR/A 1402983 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

SAC-3P- 1,5-PUR/A 1402983 PHOENIX CONTACT Cavo sensore-attuatore

Riferimento: SAC-3P-1,5-PUR/A

Codice: 1402983

Produttore: PHOENIX_CONTACT

Descrizione:

Cavo sensore-attuatore
Cavo sensore/attuatore, a 3 poli senza alogeni, estremità del cavo libera, ai connettori per valvole A, lunghezza del cavo: 1,5 m
Cavo sensore/attuatore, a 3 poli, PUR senza alogeni, nero grigiastro RAL 7021, estremità libera del cavo, a Connettori per valvole A, Circuito: non collegato, lunghezza del cavo: 1,5 m

Categorie:

  • sensori > Cavo sensore-attuatore confezionato
  • PHOENIX_CONTACT > Cavi, sensore e attuatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 10,25 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione1402983
Pezzi/conf.1 PZ
Sales keyBF1DAA -
Pagina catalogoPagina 244 (C_2_2017)
GTIN4046356638159
Peso per pezzo (confezione esclusa)68,100 g
Numero tariffa doganale85444290
Paese di originePL (Polonia)

Dimensioni

Lungh. cavo1,5 m
Vite centrale connettore per valvoleM3 x 29

Condizioni ambientali

Temperatura ambiente (esercizio)-20 °C ... 85 °C (connettore per valvole)
Grado di protezioneIP65
IP67

Generalità

Corrente di dimensionamento a 40 ℃6 A
Tensione di dimensionamento230 V AC
230 V DC
N. poli3
Colore maniglienero
Resistenza di isolamento≥ 100 MΩ
Norme/DisposizioniConnettori per valvole EN 175301-803
Segnalazione statoNo
Circuito/componente di protezionesenza circuito
Categoria di sovratensioneIII
Grado d'inquinamento3
Coppia di serraggio0,6 Nm (Connettori per valvole)

Materiale

Classe di combustibilità a norma UL 94V0
Materiale dei contatti del connettore per valvoleCuSn
Materiale superficie contatti connettore per valvoleSn
Materiale inserto portacontatti connettore per valvolaPA 6.6
Materiale custodia connettori per valvoleTPU
Materiale guarnizioneTPU (Guarnizione stampata a iniezione)

Normative e prescrizioni

Definizione normaConnettori per valvole
Norme/DisposizioniEN 175301-803
Classe di combustibilità a norma UL 94V0

Cavo

Tipo cavoPUR senza alogenati nero
Tipo cavo (sigla)PUR
Abbreviazione caviLi9Y11Y-HF
UL AWM Style20549
Sezione conduttore3x 0,5 mm²
Linea segnale AWG20
Struttura conduttore segnale linea28x 0,15 mm
Diametro cavo incluso isolamento1,5 mm ±0,05 mm (Linea del segnale)
Colori filonero 1, nero 2, verde/giallo
Cordatura intera3 fili twistati longitudinalmente
Guaina esterna, coloregrigio-nero RAL 7021
Diametro esterno cavo D4,5 mm ±0,2 mm
Raggio di piegatura minimo, fisso22,5 mm
Numero dei cicli di piegatura15000000
Raggio di piegatura50 mm
Corsa di posizionamento0,9 m
Velocità di posizionamento5 m/s
Accelerazione30 m/s²
Guaina esterna, materialePUR
Materiale isolamento filiPP
Materiale conduttoreFilo Cu nudo
Resistenza di isolamentomin. 20 MΩ*km
resistenza del conduttore39 Ω/km (a 20 °C)
Tensione nominale cavo≤ 300 V
Tensione di prova cavo≥ 1200 V
Resistenza alla fiammasecondo DIN VDE 0482
secondo DIN EN 50265-2-1
Assenza di alogenisecondo DIN VDE 0472 Parte 815
Altra resistenzanotevole resistenza all'olio
resistente ai raggi UV secondo DIN EN ISO 4892-2-A
Temperatura ambiente (esercizio)-40 °C ... 80 °C (cavi, posa fissa)
-20 °C ... 80 °C (cavi, posa mobile)

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 1402983 Sensori (EC001855)

Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicatipo di collegamento elettrico, lato esterno (EF005525)
Valore caratteristicaaltro
Nome caratteristicaposizionamento dell'ingresso cavi, lato esterno (EF005928)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento elettrico, lato scatola (EF005524)
Valore caratteristicaaltro
Nome caratteristicadisposizione dell'ingresso cavi, lato scatola (EF005927)
Valore caratteristicaaltro
Nome caratteristicalunghezza del cavo (EF000536)
Valore caratteristica1.5 m
Nome caratteristicamateriale della guaina del cavo (EF004136)
Valore caratteristicaaltro
Nome caratteristicasenza alogeni (EF000025)
Valore caratteristicaSì
Nome caratteristicacolore della guaina del cavo (EF008249)
Valore caratteristicaaltro
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicaschermato (EF000881)
Valore caratteristicaNo
Nome caratteristicareticolato (EF004115)
Valore caratteristicaNo
Nome caratteristicamateriale del corpo base del contatto (EF008248)
Valore caratteristicaCuSn
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaaltro
Nome caratteristicatemperatura esterna cavo ammiss., posa fissa (EF001686)
Valore caratteristica-40 °C
Nome caratteristicatemperatura esterna cavo ammiss., in movimento (EF001685)
Valore caratteristica-20 °C
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica230 V
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP65
