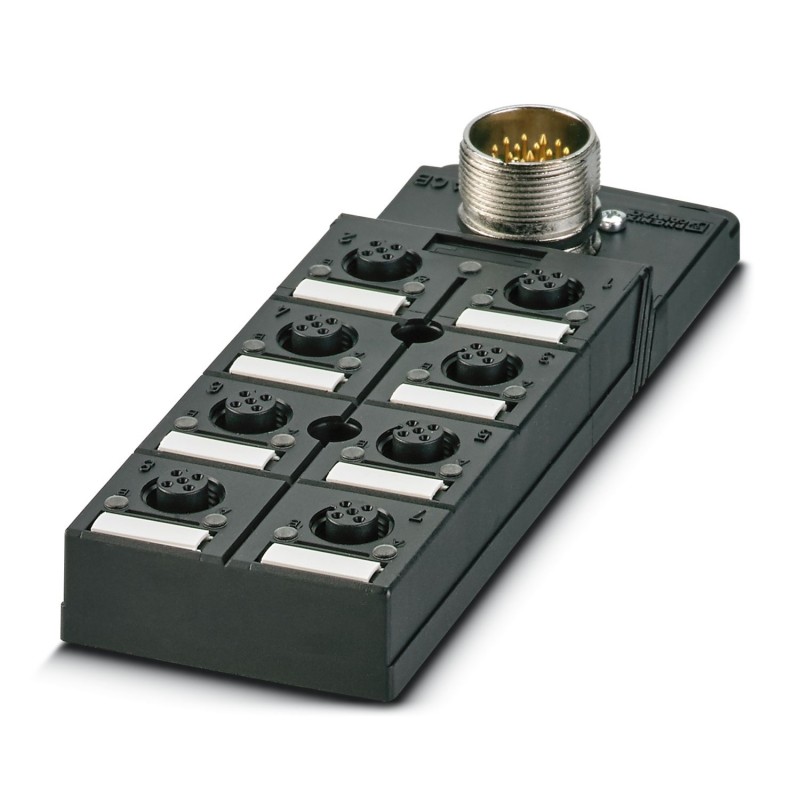

SACB-8/ 8-M23 1692831 PHOENIX CONTACT Box sensore/attuatore
SACB-8/ 8-M23
1692831
PHOENIX_CONTACT
Box sensore/attuatore
Scatola sensore/attuatore, applicazione: Standard, tipo di collegamento: connettore femmina M12 Plastica, numero di stazioni a innesto: 8, numero di poli: 4, codifica: A - standard, occupazione di stazioni a innesto: singola, indicazione di stato: No, Universale; Collegamento del cavo principale: M23 Collegamento a innesto a 90°, schermatura: no
Scatola di distribuzione, applicazione: Standard, tipo di connessione: Connettore femmina M12 Plastica, numero degli slot: 8, numero poli: 4, codifica: A, occupazione slot: singolo, segnalazione di stato: No, Universale; connessione linea principale: Connessione M23 90°, schermatura: no
sensori > Interfaccia sensore-attuatore passivo (senza cavo)
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per il montaggio | IMPORTANTE:Per la posa dei cavi, fare attenzione ai raggi di curvatura ammessi, perché le forze di flessione eccessive danneggiano il grado di protezione. Scaricare il connettore da carichi meccanici, ad es. con fascette per cavi. |
| Nota per l'utilizzo | Gli slot non utilizzati devono essere chiusi prima della messa in servizio. Gli elementi di chiusura adatti sono disponibili alla voce "Accessori". |
| Tipo di prodotto | Scatola di distribuzione |
| Applicazione | Standard |
| Numero di poli | 4 |
| Numero degli slot | 8 |
| Codifica | A |
| LED | no |
| Tensione d'esercizio massima Umax | 135 V |
| Tensione nominale UN | 120 V AC |
| 120 V DC | |
| Corrente di dimensionamento totale | 12 A |
| Amperaggio per conduttore max. | 2 A |
| Carico di corrente per punto di connessione | 4 A |
| Connessione conduttori | |
| Tipo di attacco sensore-attuatore | Connettore femmina M12 |
| Coppia di serraggio slot cavo sensore-attuatore | 0,4 Nm |
| Piedinatura | |
| Slot/polo = colore conduttore o connessione | 1 / 4 (A) = 1 |
| 2 / 4 (A) = 2 | |
| 3 / 4 (A) = 3 | |
| 4 / 4 (A) = 4 | |
| 5 / 4 (A) = 5 | |
| 6 / 4 (A) = 6 | |
| 7 / 4 (A) = 7 | |
| 8 / 4 (A) = 8 | |
| 1-4 / 1 (+ 120 V) = 11 | |
| 1-4 / 3 (0 V) = 9+10 | |
| 1-4 / 5 (PE) = 12 | |
| Indicazione di stato disponibile | No |
| Disegno quotato |  |
| Larghezza | 54 mm |
| Altezza | 26 mm |
| Lunghezza | 155 mm |
| Materiale Boccola filettata | PA |
| Materiale Custodia | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale guarnizione O-ring | NBR |
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA |
| Materiale contatti lato cavo di uscita | lega Cu |
| Materiale superficie contatti lato cavo di uscita | dorato |
| Collegamento | Connessione M23 |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| Temperatura ambiente (esercizio) | -20 °C ... 75 °C |
| Caratteristica | Valore |
|---|---|
| numero di slot per sensori/attuatori (EF006939) | 8 |
| numero di canali per slot (EF006885) | 1 |
| tipo di uscite per i cavi dei sensori/attuatori (EF006972) | M12 |
| numero di poli degli slot per sensori/attuatori (EF007402) | 4 |
| tensione d'esercizio (EF003983) | 120 V |
| max. capacità di corrente per ogni segnale I/O (EF004037) | 12 A |
| max. corrente totale (EF004039) | 12 A |
| materiale del rivestimento di contatto (EF004020) | altro |
| con indicatore a LED (EF005950) | No |
| con separazione del potenziale (EF003272) | No |
| collegamento per sensori NPN (EF006817) | Sì |
| temperatura d'esercizio (EF002393) | -20 °C |
| grado di protezione (IP) (EF005474) | IP65 |
| categoria di protezione antideflagrante per gas (EF003997) | altro |
| categoria di protezione antideflagrante per polvere (EF003998) | altro |
| larghezza (EF000008) | 54 mm |
| altezza (EF000040) | 26 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1692831-SACB-8/ 8-M23 | 138 Kbytes |
|
