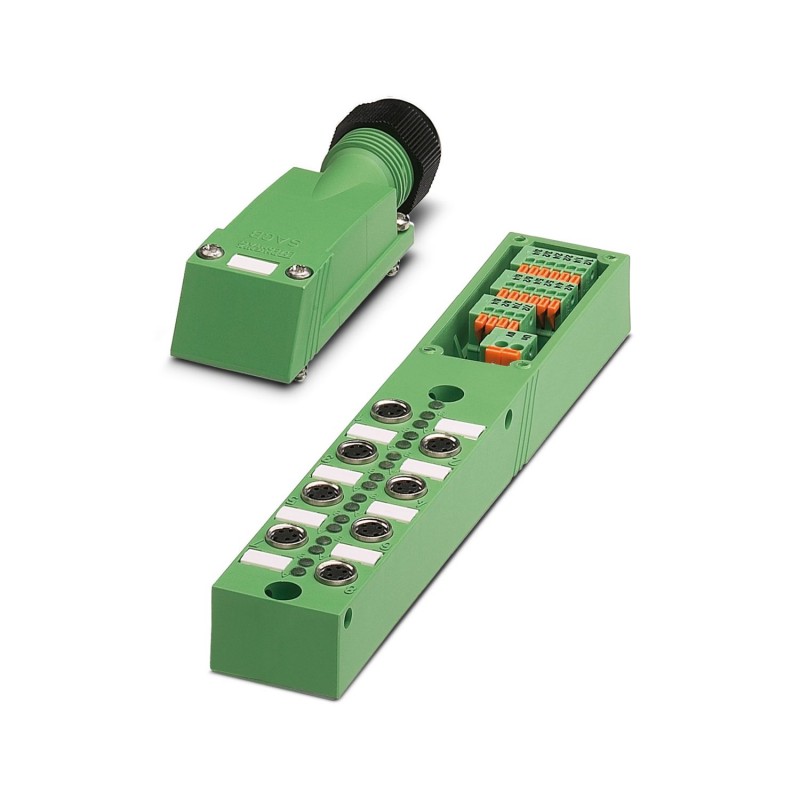

SACB- 8/4-L-SC-M8
1503454
PHOENIX_CONTACT
1
Box sensore/attuatore
sensori > distributore sensore/attuatore passivo
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1503454 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | BF3BCC - |
Pagina catalogo | Pagina 267 (C_2_2017) |
GTIN | 4017918976439 |
Peso per pezzo (confezione esclusa) | 193,000 g |
Numero tariffa doganale | 85366990 |
Paese di origine | PL (Polonia) |
Tensione di dimensionamento | 24 V DC |
---|---|
Tensione d'esercizio massima Umax | 30 V DC |
Carico di corrente ammesso per segnale I/O | 2 A |
Carico di corrente per punto di connessione | 2 A |
Corrente di dimensionamento totale | 6 A |
N. poli | 4 |
Numero degli slot | 8 |
Classe di combustibilità a norma UL 94 | V0 |
Tipo di attacco sensore-attuatore | Connettore femmina M8 |
Diagnostica locale | Tensione di alimentazione LED verde |
---|---|
Segnalazione stato I/O LED giallo |
Collegamento | Connessione a molla |
---|---|
Sezione conduttore min. (segnale) | 0,14 mm² |
Sezione conduttore max. (segnale) | 1 mm² |
Sezione conduttore AWG min. (segnale) | 26 |
Sezione conduttore AWG max. (segnale) | 17 |
Lunghezza del tratto da spelare (segnale) | 10 mm |
Sezione conduttore min. (energia) | 0,2 mm² |
Sezione conduttore max. (energia) | 1,5 mm² |
Sezione conduttore AWG min. (energia) | 26 |
Sezione conduttore AWG max. (energia) | 16 |
Diametro esterno conduttore min. | 7 mm |
Diametro esterno conduttore max. | 11 mm |
Lunghezza di spelatura | 70 mm (Linea principale) |
Coppia di serraggio viti coperchio | 1 Nm |
Coppia di serraggio dadi | 2,5 Nm |
Coppia di serraggio slot cavo sensore-attuatore | 0,2 Nm |
Materiale custodia | PBT |
---|---|
Materiale massa di tenuta | PUR |
Materiale contatto | CuSn |
Materiale superficie contatti | Ni/Au |
Materiale inserto portacontatti | PA |
Materiale contatti lato cavo di uscita | CuZn |
Materiale superficie contatti lato cavo di uscita | NiSn |
Materiale inserti portacontatti lato cavo di uscita | PA 6.6 V0 |
Materiale boccola filettata | Lega Cu |
Materiale superficie boccola filettata | Nichelato |
Materiale O-ring | NBR |
Slot/polo = colore conduttore o connessione | 1 / 4 (A) = 1 / 4 |
---|---|
1 / 2 (B) = 1 / 2 | |
2 / 4 (A) = 2 / 4 | |
2 / 2 (B) = 2 / 2 | |
3 / 4 (A) = 3 / 4 | |
3 / 2 (B) = 3 / 2 | |
4 / 4 (A) = 4 / 4 | |
4 / 2 (B) = 4 / 2 | |
5 / 4 (A) = 5 / 4 | |
5 / 2 (B) = 5 / 2 | |
6 / 4 (A) = 6 / 4 | |
6 / 2 (B) = 6 / 2 | |
7 / 4 (A) = 7 / 4 | |
7 / 2 (B) = 7 / 2 | |
8 / 4 (A) = 8 / 4 | |
8 / 2 (B) = 8 / 2 | |
1-8 / 1 (+ 24 V) = UN | |
1-8 / 3 (0 V) = 0 V |
Definizione norma | Connettore M8 |
---|---|
Norme/Disposizioni | IEC 61076-2-104 |
Attacco a norma | CUL |
Classe di combustibilità a norma UL 94 | V0 |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes | |
PHOENIX CONTACT-1503454-SACB- 8/4-L-SC-M8 | 134 Kbytes |
