SACB- 8/3-L-C QO-0,34
1548341
PHOENIX_CONTACT
1

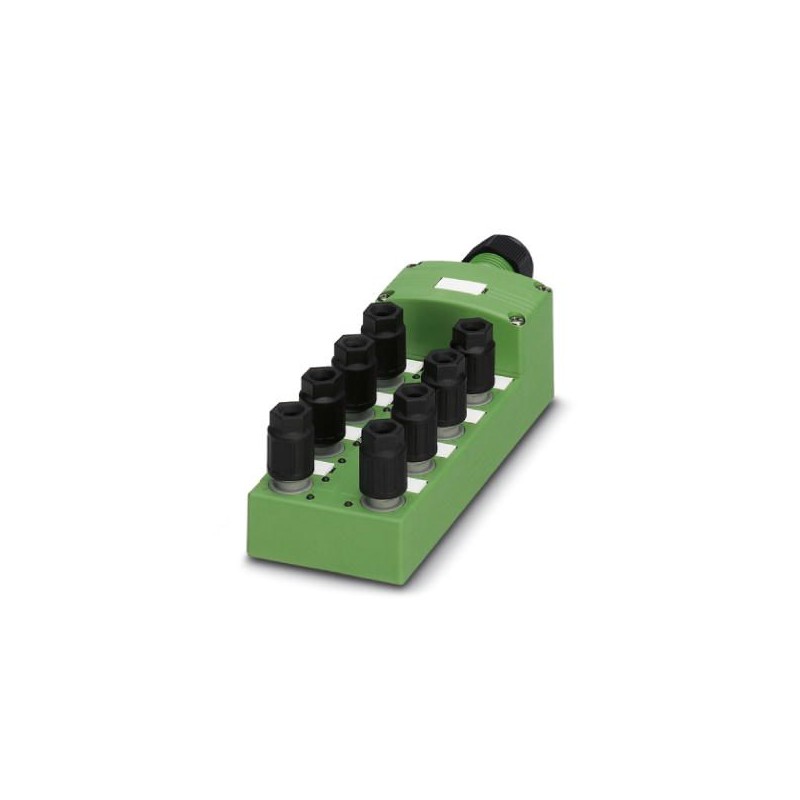

Box sensore/attuatore
sensori > distributore sensore/attuatore passivo
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1548341 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | BF3DAD - |
Pagina catalogo | Pagina 272 (C_2_2017) |
GTIN | 4046356142816 |
Peso per pezzo (confezione esclusa) | 352,300 g |
Numero tariffa doganale | 85366990 |
Paese di origine | PL (Polonia) |
Tensione di dimensionamento | 24 V DC |
---|---|
Tensione d'esercizio massima Umax | 30 V DC |
Carico di corrente ammesso per segnale I/O | 2 A |
Carico di corrente per punto di connessione | 4 A |
Corrente di dimensionamento totale | 10 A |
2x 8 A (in caso di separazione del potenziale) | |
N. poli | 3 |
Numero degli slot | 8 |
Classe di combustibilità a norma UL 94 | V0 |
Tipo di attacco sensore-attuatore | QUICKON |
Grado di protezione | IP65 |
---|---|
IP67 | |
IP69K | |
Temperatura ambiente (esercizio) | -30 °C ... 80 °C |
Diagnostica locale | Tensione di alimentazione per modulo LED verde |
---|---|
Segnalazione stato I/O LED giallo |
Collegamento | Morsetto a vite estraibile |
---|---|
Sezione conduttore min. (segnale) | 0,14 mm² |
Sezione conduttore max. (segnale) | 1,5 mm² |
Sezione conduttore AWG min. (segnale) | 26 |
Sezione conduttore AWG max. (segnale) | 16 |
Lunghezza del tratto da spelare (segnale) | 7 mm |
Sezione conduttore min. (energia) | 0,14 mm² |
Sezione conduttore max. (energia) | 1,5 mm² |
Sezione conduttore AWG min. (energia) | 26 |
Sezione conduttore AWG max. (energia) | 16 |
Diametro esterno conduttore min. | 7 mm |
Diametro esterno conduttore max. | 12 mm |
Lunghezza di spelatura | 50 mm (Linea principale) |
Coppia di serraggio viti coperchio | 0,35 Nm |
Coppia di serraggio dadi | 2,5 Nm |
Coppia di serraggio vite di montaggio per fissaggio custodia | 0,5 Nm |
Struttura fili in conformità con VDE 0295 / Diametro minimo trefolo | Classe 2-6 |
---|---|
Materiale isolante dei fili | PVC / PE /PP |
Diametro cavo isolamento compreso | 0,7 mm ... 1,3 mm |
Diametro esterno linea minimo | 3,5 mm |
Diametro esterno linea massimo | 6 mm |
Coppia di serraggio dadi | 2 Nm |
Apertura chiave dadi | 13 mm |
Sezione conduttore flessibile min. | 0,14 mm² |
Sezione conduttore flessibile max. | 0,34 mm² |
Sezione trasversale conduttore AWG min. | 26 |
Sezione trasversale conduttore AWG max. | 22 |
Materiale custodia | PBT |
---|---|
Materiale massa di tenuta | PUR |
Materiale contatto | acciaio/rame |
Materiale superficie contatti | Sn |
Materiale inserto portacontatti | PA 6.6 |
Materiale contatti lato cavo di uscita | lega Cu |
Materiale superficie contatti lato cavo di uscita | dorato |
Materiale inserti portacontatti lato cavo di uscita | PA 6.6 V0 |
Slot/polo = colore conduttore o connessione | 1 / 4 (A) = 1 / 4 |
---|---|
2 / 4 (A) = 2 / 4 | |
3 / 4 (A) = 3 / 4 | |
4 / 4 (A) = 4 / 4 | |
5 / 4 (A) = 5 / 4 | |
6 / 4 (A) = 6 / 4 | |
7 / 4 (A) = 7 / 4 | |
8 / 4 (A) = 8 / 4 | |
1-8 / 1 (+ 24 V) = UN | |
1-8 / 3 (0 V) = 0 V |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes | |
PHOENIX CONTACT-1548341-SACB- 8/3-L-C QO-0,34 | 165 Kbytes |
