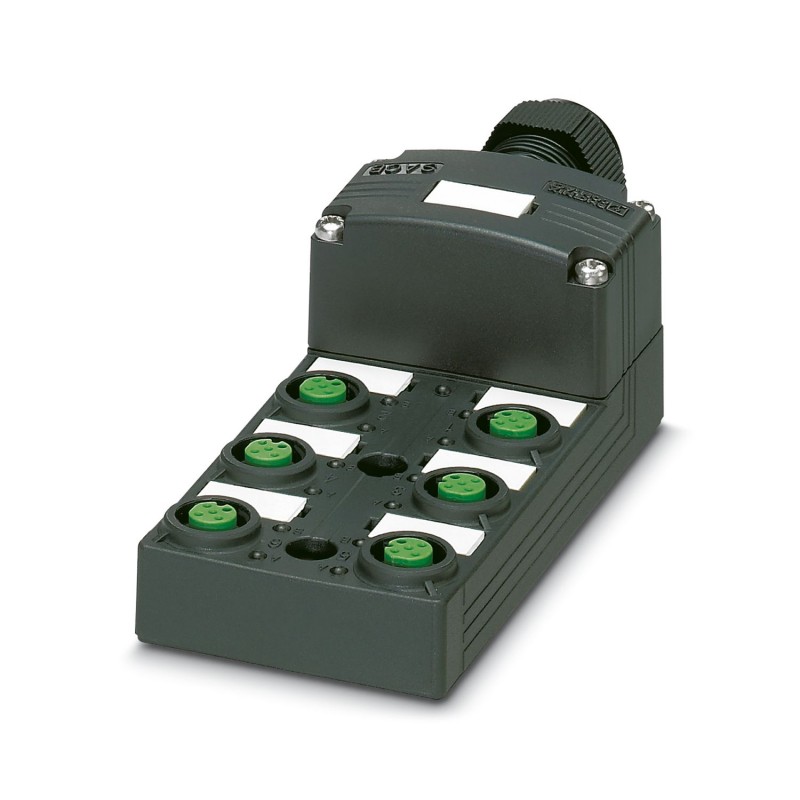

SACB-6/ 6-SC SCO P 1452945 PHOENIX CONTACT Box sensore/attuatore, Applicazione: Standard, Collegamento: Conn..
SACB-6/ 6-SC SCO P
1452945
PHOENIX_CONTACT
Box sensore/attuatore, Applicazione: Standard, Collegamento: Connettore femmina M12-SPEEDCON Plastica, Numero degli slot: 6, N. poli: 4, Codifica: A - Standard, Piedinatura slot: singolo, Segnalazione stato: No, Universale; Connessione linea principale: Connessione a molla 180°, Schermatura: no
Scatola sensore/attuatore, applicazione: Standard, tipo di collegamento: connettore femmina SPEEDCON M12 Plastica, numero di stazioni a innesto: 6, numero di poli: 4, codifica: A - standard, occupazione di stazioni a innesto: singola, indicazione di stato: No, Universale; Collegamento del cavo principale: Collegamento a molla 180°, schermatura: No
Scatola di distribuzione, applicazione: Standard, tipo di connessione: Connettore femmina M12-SPEEDCON Plastica, numero degli slot: 6, numero poli: 4, codifica: A, occupazione slot: singolo, segnalazione di stato: No, Universale; connessione linea principale: Connessione a molla 180°, schermatura: no
sensori > Interfaccia sensore-attuatore passivo (senza cavo)
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Note generali | In caso di connessione delle linee di segnale ai morsetti per circuiti stampati neri utilizzare un cacciavite di dimensione 0,4 x 2,0 mm. Sono necessarie forze di azionamento minime con i morsetti per circuiti stampati neri. Cacciavite: SZS 0,4X2,0 - 1205202 L'uso di cacciavite di grandi dimensioni o forze eccessive possono danneggiare i morsetti per circuiti stampati. Utilizzando i capocorda, i conduttori possono essere inseriti direttamente nei morsetti per circuiti stampati senza aprire il vano di connessione. |
| Nota per il montaggio | IMPORTANTE:Per la posa dei cavi, fare attenzione ai raggi di curvatura ammessi, perché le forze di flessione eccessive danneggiano il grado di protezione. Scaricare il connettore da carichi meccanici, ad es. con fascette per cavi. |
| Nota per l'utilizzo | Gli slot non utilizzati devono essere chiusi prima della messa in servizio. Gli elementi di chiusura adatti sono disponibili alla voce "Accessori". |
| Tipo di prodotto | Scatola di distribuzione |
| Applicazione | Standard |
| Numero di poli | 4 |
| Numero degli slot | 6 |
| Codifica | A |
| LED | no |
| Tensione nominale UN | 120 V AC |
| 120 V DC | |
| Corrente di dimensionamento totale | 12 A |
| Amperaggio per conduttore max. | 2 A |
| Carico di corrente per punto di connessione | 4 A |
| Connessione conduttori | |
| Tipo di attacco sensore-attuatore | Connettore femmina M12-SPEEDCON |
| Sezione di collegamento Linea segnale flessibile | 0,2 mm² ... 0,5 mm² |
| Sezione di collegamento Alimentazione di tensione flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione di collegamento AWG Linea segnale flessibile | 24 ... 20 |
| Sezione di collegamento AWG Alimentazione di tensione flessibile | 24 ... 16 |
| Lunghezza di spelatura Linea di segnale | 6 mm |
| Lunghezza di spelatura Alimentazione di tensione | 10 mm |
| Lunghezza di spelatura della guaina isolante | 50 mm (Linea principale) |
| Coppia di serraggio viti coperchio | 1 Nm |
| Coppia di serraggio slot cavo sensore-attuatore | 0,4 Nm |
| Coppia di serraggio vite di montaggio per fissaggio custodia | 0,5 Nm |
| Coppia di serraggio dadi | 2,5 Nm |
| Piedinatura | |
| Slot/polo = colore conduttore o connessione | 1 / 4 (A) = WH |
| 2 / 4 (A) = GN | |
| 3 / 4 (A) = YE | |
| 4 / 4 (A) = GY | |
| 5 / 4 (A) = PK | |
| 6 / 4 (A) = RD | |
| 1-6 / 1 (+ 120 V) = BN | |
| 1-6 / 3 (0 V) = BU | |
| 1-6 / 5 (PE) = GNYE | |
| Indicazione di stato disponibile | No |
| Disegno quotato |  |
| Larghezza | 54 mm |
| Altezza | 42 mm |
| Lunghezza | 123 mm |
| Materiale Boccola filettata | PBT |
| Materiale Custodia | PBT |
| Materiale Massa di tenuta | PUR |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale guarnizione O-ring | NBR |
| Materiale contatto | Lega Cu |
| Materiale superficie contatti | dorato |
| Materiale inserto portacontatti | PA |
| Diametro esterno conduttore | 7 mm ... 12 mm |
| Collegamento | Connessione a molla |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| Temperatura ambiente (esercizio) | -25 °C ... 80 °C |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile (EF008200) | 0.2 mm² |
| diametro esterno del cavo per pressacavi (EF007302) | 7 mm |
| numero di slot per sensori/attuatori (EF006939) | 6 |
| numero di canali per slot (EF006885) | 1 |
| tipo di uscite per i cavi dei sensori/attuatori (EF006972) | M12 |
| numero di poli degli slot per sensori/attuatori (EF007402) | 4 |
| tensione d'esercizio (EF003983) | 120 V |
| max. capacità di corrente per ogni segnale I/O (EF004037) | 12 A |
| max. corrente totale (EF004039) | 12 A |
| materiale del rivestimento di contatto (EF004020) | altro |
| con indicatore a LED (EF005950) | No |
| con separazione del potenziale (EF003272) | No |
| collegamento per sensori NPN (EF006817) | Sì |
| temperatura d'esercizio (EF002393) | -25 °C |
| grado di protezione (IP) (EF005474) | IP65 |
| categoria di protezione antideflagrante per gas (EF003997) | altro |
| categoria di protezione antideflagrante per polvere (EF003998) | altro |
| larghezza (EF000008) | 54 mm |
| altezza (EF000040) | 42 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1452945-SACB-6/ 6-SC SCO P | 140 Kbytes |
|
