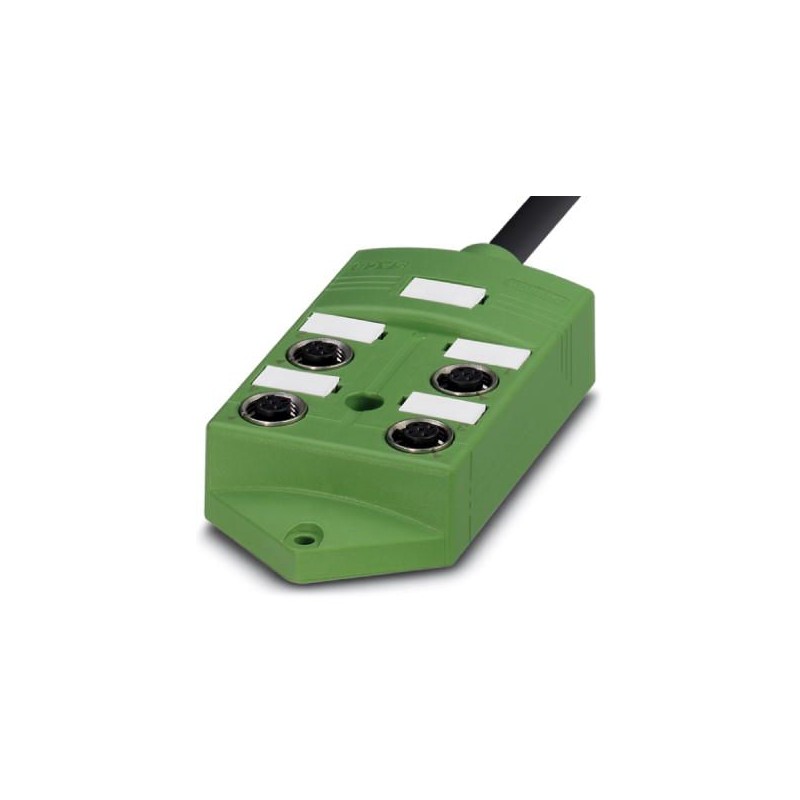

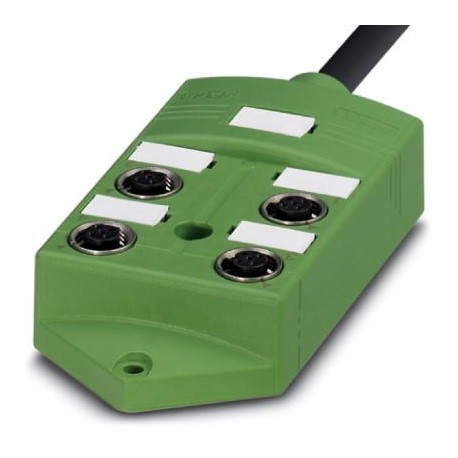

SACB-4/ 8-10,0PUR SCO 1516991 PHOENIX CONTACT Box sensore/attuatore
SACB-4/ 8-10,0PUR SCO
1516991
PHOENIX_CONTACT
Box sensore/attuatore
Scatola sensore/attuatore, applicazione: Standard, tipo di collegamento: SPEEDCON M12 Connettore femmina in metallo, numero di stazioni a innesto: 4, numero di poli: 5, codifica: A - standard, occupazione di stazioni a innesto: Doppio, indicazione di stato: No, Universale; Collegamento del cavo principale: Collegamento fisso 180°, PUR/PVC, lunghezza del cavo: 10 m, schermatura: no
sensori > distributore sensore/attuatore passivo
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1516991 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF3CCA - |
| Pagina catalogo | Pagina 270 (C_2_2017) |
| GTIN | 4017918967666 |
| Peso per pezzo (confezione esclusa) | 1.506,400 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | PL (Polonia) |
Generalità
| Tensione di dimensionamento | 120 V |
|---|---|
| Tensione d'esercizio massima Umax | 135 V |
| Carico di corrente ammesso per segnale I/O | 2 A |
| Carico di corrente per punto di connessione | 4 A |
| Corrente di dimensionamento totale | 12 A |
| N. poli | 5 |
| Numero degli slot | 4 |
| Classe di combustibilità a norma UL 94 | V0 |
| Tipo di attacco sensore-attuatore | Connettore femmina M12-SPEEDCON |
Condizioni ambientali
| Grado di protezione | IP65 |
|---|---|
| IP67 | |
| IP69K | |
| Temperatura ambiente (esercizio) | -30 °C ... 90 °C |
| -40 °C ... 90 °C (in caso di posa fissa) | |
| -5 °C ... 80 °C (in caso di posa mobile) |
Dati di collegamento della linea principale
| Collegamento | Attacco fisso |
|---|---|
| Lungh. cavo | 10 m |
| Coppia di serraggio slot cavo sensore-attuatore | 0,4 Nm |
| Coppia di serraggio vite di montaggio per fissaggio custodia | 0,5 Nm |
Materiale isolante
| Materiale custodia | PBT |
|---|---|
| Materiale massa di tenuta | PUR |
| Materiale contatto | Lega Cu |
| Materiale superficie contatti | dorato |
| Materiale inserto portacontatti | PA |
| Materiale boccola filettata | pressofuso di zinco |
| Materiale superficie boccola filettata | Nichelato |
| Materiale O-ring | NBR |
Piedinatura
| Slot/polo = colore conduttore o connessione | 1 / 4 (A) = WH |
|---|---|
| 1 / 2 (B) = GY/PK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RD/BU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WH/GN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BN/GN | |
| 1-4 / 1 (+ 120 V) = BN | |
| 1-4 / 3 (0 V) = BU | |
| 1-4 / 5 (PE) = GN/YE |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-101 |
| Attacco a norma | CUL |
| Classe di combustibilità a norma UL 94 | V0 |
Cavo
| Tipo cavo | PUR/PVC nero |
|---|---|
| Tipo cavo (sigla) | PUR |
| Abbreviazione cavi | LiYY11Y-HF |
| UL AWM Style | 20549 |
| Sezione conduttore | 8x 0,5 mm² (Linea del segnale) |
| 3x 1 mm² (Linea di alimentazione) | |
| Linea segnale AWG | 20 |
| Tensione di alimentazione AWG | 17 |
| Struttura conduttore segnale linea | 28x 0,15 mm |
| Struttura conduttore tensione di alimentazione | 56x 0,15 mm |
| Diametro cavo incluso isolamento | 1,5 mm ±0,1 mm (Linea del segnale) |
| 2,1 mm ±0,1 mm (Linea di alimentazione) | |
| Colori filo | marrone, blu, verde/giallo, bianco, verde, giallo, grigio, grigio/rosa, rosso/blu, bianco/verde, marrone/verde |
| Cordatura intera | Fili in posizioni twistati |
| Guaina esterna, colore | nero RAL 9005 |
| Spessore parete rivestimento interno | ≥ 0,15 mm |
| Spessore parete rivestimento esterno | ≥ 0,38 mm |
| Diametro esterno cavo D | 8,7 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 7,5 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Numero dei cicli di piegatura | 1500000 |
| Raggio di piegatura | 87 mm |
| Corsa di posizionamento | 2 m |
| Velocità di posizionamento | 2 m/s |
| Peso del cavo | 122 kg/km |
| Guaina esterna, materiale | PUR |
| Guaina interna materiale | PVC |
| Materiale isolamento fili | PVC |
| Materiale conduttore | Filo Cu nudo |
| Tensione nominale cavo | 300 V |
| Tensione di prova cavo | 2000 V |
| Caratteristiche particolari | privo di silicone |
| Resistenza alla fiamma | DIN EN 50265 |
| Resistenza all'olio | ai sensi della normativa VDE 0472 Parte 803 |
| Altra resistenza | Ottima resistenza contro acidi, liscivie e solventi |
| Temperatura ambiente (esercizio) | -40 °C ... 90 °C (cavi, posa fissa) |
| -5 °C ... 80 °C (cavi, posa mobile) |
Classifiche
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
| Caratteristica | Valore |
|---|---|
| lunghezza del cavo preconfezionato (EF007300) | 10 m |
| lunghezza del cavo configurabile (EF007301) | No |
| numero di slot per sensori/attuatori (EF006939) | 4 |
| numero di canali per slot (EF006885) | 2 |
| tipo di uscite per i cavi dei sensori/attuatori (EF006972) | M12 |
| numero di poli degli slot per sensori/attuatori (EF007402) | 5 |
| tensione nominale (EF000228) | 120 V |
| tensione d'esercizio (EF003983) | 120 V |
| max. capacità di corrente per ogni base di collegamento (EF004038) | 2 A |
| max. corrente totale (EF004039) | 12 A |
| materiale del rivestimento di contatto (EF004020) | oro |
| materiale del corpo isolante (EF007543) | poliammide (PA) |
| con indicatore a LED (EF005950) | No |
| con separazione del potenziale (EF003272) | No |
| collegamento per sensori NPN (EF006817) | Sì |
| idoneità alla posa dinamica in catena della versione a cavo fisso (EF007461) | Sì |
| colore della scatola (EF000136) | nero |
| temperatura d'esercizio (EF002393) | -30 °C |
| grado di protezione (IP) (EF005474) | IP65 |
| categoria di protezione antideflagrante per gas (EF003997) | altro |
| categoria di protezione antideflagrante per polvere (EF003998) | altro |
| larghezza (EF000008) | 58 mm |
| altezza (EF000040) | 26 mm |
| profondità (EF000049) | 117 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1516991-SACB-4/ 8-10,0PUR SCO | 173 Kbytes |
|
