PHOENIX_CONTACTCavi, connettori e scatole QUICKONSACB-4/ 4-SC SCO P 1452929 PHOENIX CONTACT Box sensore/attuatore, Applicazione: Standard, Collegamento: Conn..

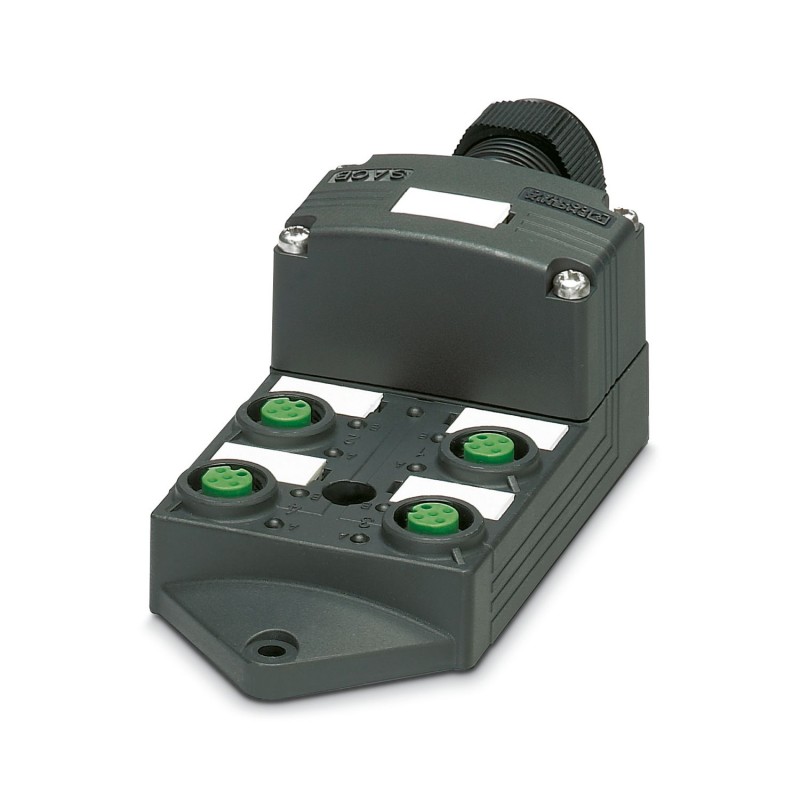

PHOENIX_CONTACT SACB-4/ 4-SC SCO P 1452929 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

SACB-4/ 4-SC SCO P 1452929 PHOENIX CONTACT Box sensore/attuatore, Applicazione: Standard, Collegamento: Conn..

Riferimento: SACB-4/ 4-SC SCO P

Codice: 1452929

Produttore: PHOENIX_CONTACT

Descrizione:

Box sensore/attuatore, Applicazione: Standard, Collegamento: Connettore femmina M12-SPEEDCON Plastica, Numero degli slot: 4, N. poli: 4, Codifica: A - Standard, Piedinatura slot: singolo, Segnalazione stato: No, Universale; Connessione linea principale: Connessione a molla 180°, Schermatura: no
Scatola sensore/attuatore, applicazione: Standard, tipo di collegamento: connettore femmina SPEEDCON M12 Plastica, numero di stazioni a innesto: 4, numero di poli: 4, codifica: A - standard, occupazione di stazioni a innesto: singola, indicazione di stato: No, Universale; Collegamento del cavo principale: Collegamento a molla 180°, schermatura: No
Scatola di distribuzione, applicazione: Standard, tipo di connessione: Connettore femmina M12-SPEEDCON Plastica, numero degli slot: 4, numero poli: 4, codifica: A, occupazione slot: singolo, segnalazione di stato: No, Universale; connessione linea principale: Connessione a molla 180°, schermatura: no

Categorie:

  • sensori > Interfaccia sensore-attuatore passivo (senza cavo)
  • PHOENIX_CONTACT > Cavi, connettori e scatole QUICKON

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 67,38 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici
Note
Note generaliIn caso di connessione delle linee di segnale ai morsetti per circuiti stampati neri utilizzare un cacciavite di dimensione 0,4 x 2,0 mm.
Sono necessarie forze di azionamento minime con i morsetti per circuiti stampati neri.
Cacciavite: SZS 0,4X2,0 - 1205202
L'uso di cacciavite di grandi dimensioni o forze eccessive possono danneggiare i morsetti per circuiti stampati.
Utilizzando i capocorda, i conduttori possono essere inseriti direttamente nei morsetti per circuiti stampati senza aprire il vano di connessione.
Nota per il montaggioIMPORTANTE:Per la posa dei cavi, fare attenzione ai raggi di curvatura ammessi, perché le forze di flessione eccessive danneggiano il grado di protezione. Scaricare il connettore da carichi meccanici, ad es. con fascette per cavi.
Nota per l'utilizzoGli slot non utilizzati devono essere chiusi prima della messa in servizio. Gli elementi di chiusura adatti sono disponibili alla voce "Accessori".
Caratteristiche articolo
Tipo di prodottoScatola di distribuzione
ApplicazioneStandard
Numero di poli4
Numero degli slot4
CodificaA
LEDno
Caratteristiche elettriche
Tensione nominale UN120 V AC
120 V DC
Corrente di dimensionamento totale12 A
Amperaggio per conduttore max.2 A
Carico di corrente per punto di connessione4 A
Dati di collegamento
Connessione conduttori
Tipo di attacco sensore-attuatoreConnettore femmina M12-SPEEDCON
Sezione di collegamento Linea segnale flessibile0,2 mm² ... 0,5 mm²
Sezione di collegamento Alimentazione di tensione flessibile0,2 mm² ... 1,5 mm²
Sezione di collegamento AWG Linea segnale flessibile24 ... 20
Sezione di collegamento AWG Alimentazione di tensione flessibile24 ... 16
Lunghezza di spelatura Linea di segnale6 mm
Lunghezza di spelatura Alimentazione di tensione10 mm
Lunghezza di spelatura della guaina isolante50 mm (Linea principale)
Coppia di serraggio viti coperchio1 Nm
Coppia di serraggio slot cavo sensore-attuatore0,4 Nm
Coppia di serraggio vite di montaggio per fissaggio custodia0,5 Nm
Coppia di serraggio dadi2,5 Nm
Piedinatura
Slot/polo = colore conduttore o connessione1 / 4 (A) = WH
2 / 4 (A) = GN
3 / 4 (A) = YE
4 / 4 (A) = GY
1-4 / 1 (+ 120 V) = BN
1-4 / 3 (0 V) = BU
1-4 / 5 (PE) = GNYE
Segnalazione
Indicazione di stato disponibileNo
Dimensioni
Disegno quotatoevpmnpfqjm.jpg
Larghezza54 mm
Altezza41,5 mm
Lunghezza117 mm
Indicazioni materiale
Materiale Boccola filettataPBT
Materiale CustodiaPBT
Materiale Massa di tenutaPUR
Classe di combustibilità a norma UL 94V0
Materiale guarnizione O-ringNBR
Materiale contattoLega Cu
Materiale superficie contattidorato
Materiale inserto portacontattiPA
Cavo / linea
Diametro esterno conduttore7 mm ... 12 mm
CollegamentoConnessione a molla
Condizioni ambientali e della vita elettrica
Condizioni ambientali
Grado di protezioneIP65
IP67
Temperatura ambiente (esercizio)-25 °C ... 80 °C
Normative e prescrizioni
Definizione normaConnettore M12
Norme/disposizioniIEC 61076-2-101

ETIM for 1452929 Sensori (EC003558)

Nome caratteristicasezione conduttore collegabile (EF008200)
Valore caratteristica0.2 mm²
Nome caratteristicadiametro esterno del cavo per pressacavi (EF007302)
Valore caratteristica7 mm
Nome caratteristicanumero di slot per sensori/attuatori (EF006939)
Valore caratteristica4
Nome caratteristicanumero di canali per slot (EF006885)
Valore caratteristica1
Nome caratteristicatipo di uscite per i cavi dei sensori/attuatori (EF006972)
Valore caratteristicaM12
Nome caratteristicanumero di poli degli slot per sensori/attuatori (EF007402)
Valore caratteristica4
Nome caratteristicatensione d'esercizio (EF003983)
Valore caratteristica120 V
Nome caratteristicamax. capacità di corrente per ogni segnale I/O (EF004037)
Valore caratteristica12 A
Nome caratteristicamax. corrente totale (EF004039)
Valore caratteristica12 A
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaaltro
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicacon separazione del potenziale (EF003272)
Valore caratteristicaNo
Nome caratteristicacollegamento per sensori NPN (EF006817)
Valore caratteristicaSì
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-25 °C
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP65
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicaaltro
Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicaaltro
Nome caratteristicalarghezza (EF000008)
Valore caratteristica54 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica41.5 mm
