Visualizza ingrandito

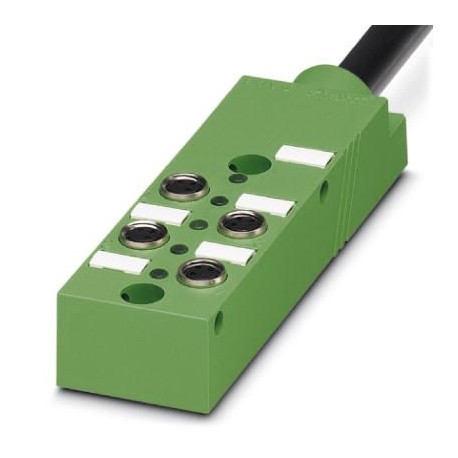

SACB- 4/3-L- 5,0PUR-M8 1516014 PHOENIX CONTACT Box sensore/attuatore
SACB- 4/3-L- 5,0PUR-M8
1516014
PHOENIX_CONTACT
Box sensore/attuatore
sensori > distributore sensore/attuatore passivo
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1516014 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF3BCA - |
| Pagina catalogo | Pagina 266 (C_2_2017) |
| GTIN | 4017918966997 |
| Peso per pezzo (confezione esclusa) | 455,100 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | PL (Polonia) |
Generalità
| Tensione di dimensionamento | 24 V DC |
|---|---|
| Tensione d'esercizio massima Umax | 30 V DC |
| Carico di corrente ammesso per segnale I/O | 2 A |
| Carico di corrente per punto di connessione | 2 A |
| Corrente di dimensionamento totale | 6 A |
| N. poli | 3 |
| Numero degli slot | 4 |
| Classe di combustibilità a norma UL 94 | V0 |
| Tipo di attacco sensore-attuatore | Connettore femmina M8 |
Funzione di diagnostica locale
| Diagnostica locale | Tensione di alimentazione LED verde |
|---|---|
| Segnalazione stato I/O LED giallo |
Dati di collegamento della linea principale
| Collegamento | Attacco fisso |
|---|---|
| Lungh. cavo | 5 m |
| Coppia di serraggio slot cavo sensore-attuatore | 0,2 Nm |
Materiale isolante
| Materiale custodia | PBT |
|---|---|
| Materiale massa di tenuta | PUR |
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA |
| Materiale boccola filettata | Lega Cu |
| Materiale superficie boccola filettata | Nichelato |
| Materiale O-ring | NBR |
Piedinatura
| Slot/polo = colore conduttore o connessione | 1 / 4 (A) = WH |
|---|---|
| 2 / 4 (A) = GN | |
| 3 / 4 (A) = YE | |
| 4 / 4 (A) = GY | |
| 1-4 / 1 (+ 24 V) = BN | |
| 1-4 / 3 (0 V) = BU |
Normative e prescrizioni
| Definizione norma | Connettore M8 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-104 |
| Attacco a norma | CUL |
| Classe di combustibilità a norma UL 94 | V0 |
Cavo
| Tipo cavo | PUR/PVC nero |
|---|---|
| Tipo cavo (sigla) | PUR |
| Abbreviazione cavi | LiYY11Y-HF |
| UL AWM Style | 20549 |
| Sezione conduttore | 4x 0,34 mm² (Linea del segnale) |
| 2x 0,75 mm² (Linea di alimentazione) | |
| Linea segnale AWG | 22 |
| Tensione di alimentazione AWG | 18 |
| Struttura conduttore segnale linea | 19x 0,15 mm |
| Struttura conduttore tensione di alimentazione | 42x 0,15 mm |
| Diametro cavo incluso isolamento | 1,3 mm ±0,1 mm (Linea del segnale) |
| 1,8 mm ±0,1 mm (Linea di alimentazione) | |
| Colori filo | marrone, blu, bianco, verde, giallo, grigio |
| Cordatura intera | Fili in posizioni twistati |
| Guaina esterna, colore | nero RAL 9005 |
| Spessore parete rivestimento interno | ≥ 0,15 mm |
| Spessore parete rivestimento esterno | ≥ 0,38 mm |
| Diametro esterno cavo D | 6,8 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 7,5 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Numero dei cicli di piegatura | 1500000 |
| Raggio di piegatura | 68 mm |
| Corsa di posizionamento | 2 m |
| Velocità di posizionamento | 2 m/s |
| Peso del cavo | 71,7 kg/km |
| Guaina esterna, materiale | PUR |
| Guaina interna materiale | PVC |
| Materiale isolamento fili | PVC |
| Materiale conduttore | Filo Cu nudo |
| Tensione nominale cavo | 300 V |
| Tensione di prova cavo | 2000 V |
| Caratteristiche particolari | privo di silicone |
| Resistenza alla fiamma | DIN EN 50265 |
| Resistenza all'olio | ai sensi della normativa VDE 0472 Parte 803 |
| Altra resistenza | Ottima resistenza contro acidi, liscivie e solventi |
| Temperatura ambiente (esercizio) | -40 °C ... 90 °C (cavi, posa fissa) |
| -5 °C ... 80 °C (cavi, posa mobile) |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1516014-SACB- 4/3-L- 5,0PUR-M8 | 157 Kbytes |
|
