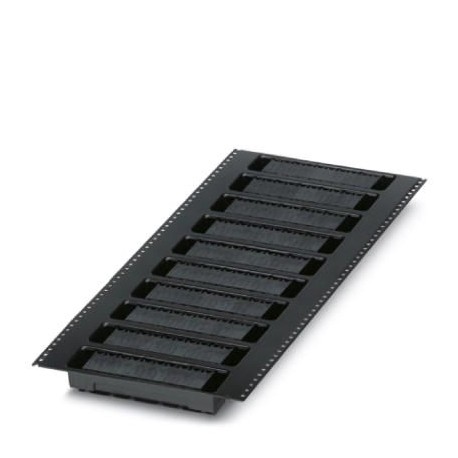

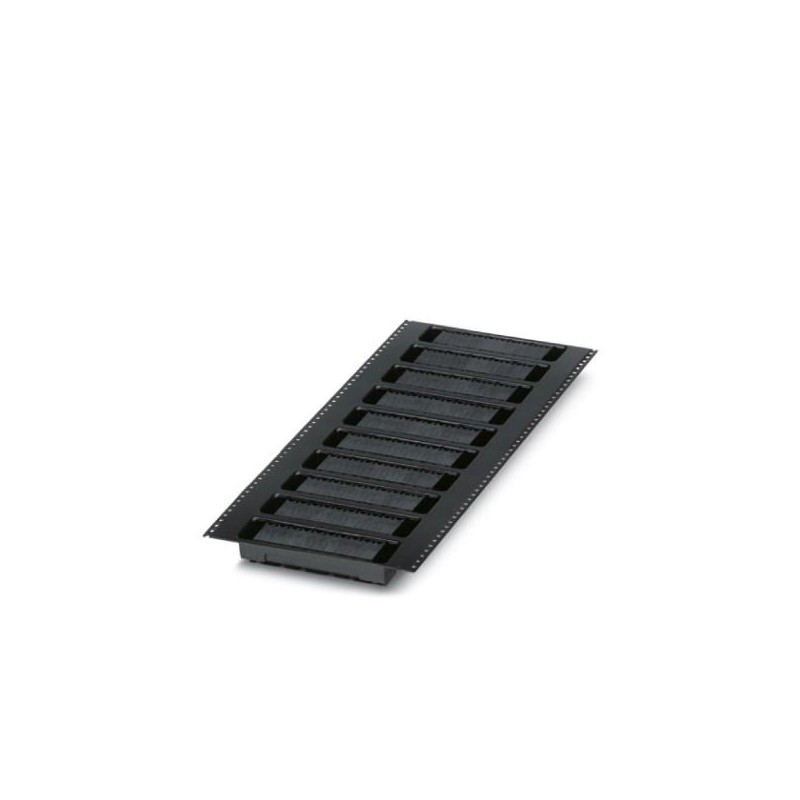

SAMPLE SPT-THR 1,5/ 5-H-5,08 1838351 PHOENIX CONTACT Campione
SAMPLE SPT-THR 1,5/ 5-H-5,08
1838351
PHOENIX_CONTACT
5
Campione
Terminale a circuito stampato, corrente nominale: 13,5 A, tensione di dimensionamento (III/2): 320 V, sezione nominale: 1,5 mm², Numero potenziali: 5, Numero file: 1, Numero poli per fila: 5, famiglia articolo: SPT 1,5/.. -H-THR, passo: 5,08 mm, tipo di connessione: connessione a molla push-in, montaggio: saldatura THR, direzione di connessione conduttore / circuito stampato: 0 °, colore: nero, disposizione dei pin: disposizione a doppio pin lineare, lunghezza del perno [P]: 2 mm, tipo di imballaggio: imballaggio in scatola. SET CAMPIONE con 5 articoli su cinturino. Per l'uso in un processo di saldatura, utilizzare l'articolo senza l'identificazione SAMPLE
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione otto cento trenta otto mila tre cento cinquanta uno |
|---|---|
| Unità d'imballaggio | 5 pc |
| Quantità di ordine minimo | 5 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626040110 |
| Peso per Pezzo (escluso imballaggio) | 3.550 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 13.6 mm |
|---|---|
| Passo | 5.08 mm |
| La dimensione di una | 20.32 mm |
| Larghezza [ w ] | 24.32 mm |
| Altezza | 7.7 mm |
| Altezza [ h ] | 9.7 mm |
| Spina a saldare [P] | 2 mm |
| Spaziatura Pin | 7 mm |
| Diametro del foro | 1.1 mm |
Generale
| Gamma di articoli | SPT 1,5/..-H-THR |
|---|---|
| Tensione d'impulso (III/3) | 4 kV |
| Tensione d'impulso (III/2) | 4 kV |
| Tensione d'impulso (II/2) | 4 kV |
| Tensione nominale (III/3) | 250 V |
| Tensione nominale (III/2) | 320 V |
| Tensione nominale (II/2) | 500 V |
| Connessione in acc. con standard | EN-VDE |
| Corrente nominale IN | 13.5 Un |
| Sezione trasversale nominale | 1,5 mm2 |
| Materiale isolante | LCP |
| Lega per saldatura di pin di superficie | |
| Classe di infiammabilità secondo UL 94 | V0 |
| Lunghezza di spelatura | 8 mm |
| Numero di posizioni | Cinque |
Connessione dati
| Sezione conduttore solido min. | 0,2 mm2 |
|---|---|
| Sezione conduttore solid max. | 1,5 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 1,5 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica min. | 0,2 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica max. | 1,5 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica min. | 0,2 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica max. | 0,75 mm2 |
| Sezione conduttore AWG min. | Venti quattro |
| Sezione conduttore AWG max. | Sedici |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 5.1Venti sette millioni due cento sessanta un mille centoeCl@ss 6.0Venti sette millioni due cento sessanta un mille centoeCl@ss 7.0Venti sette millioni quattro cento quaranta mila quattro cento unoeCl@ss 8.0Venti sette millioni quattro cento quaranta mila quattro cento unoeCl@ss 9.0Venti sette millioni quattro cento quaranta mila quattro cento uno
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
