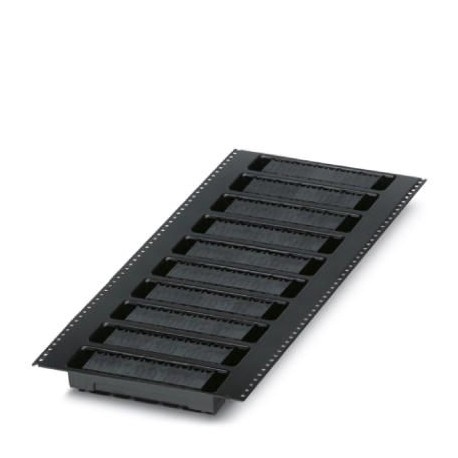

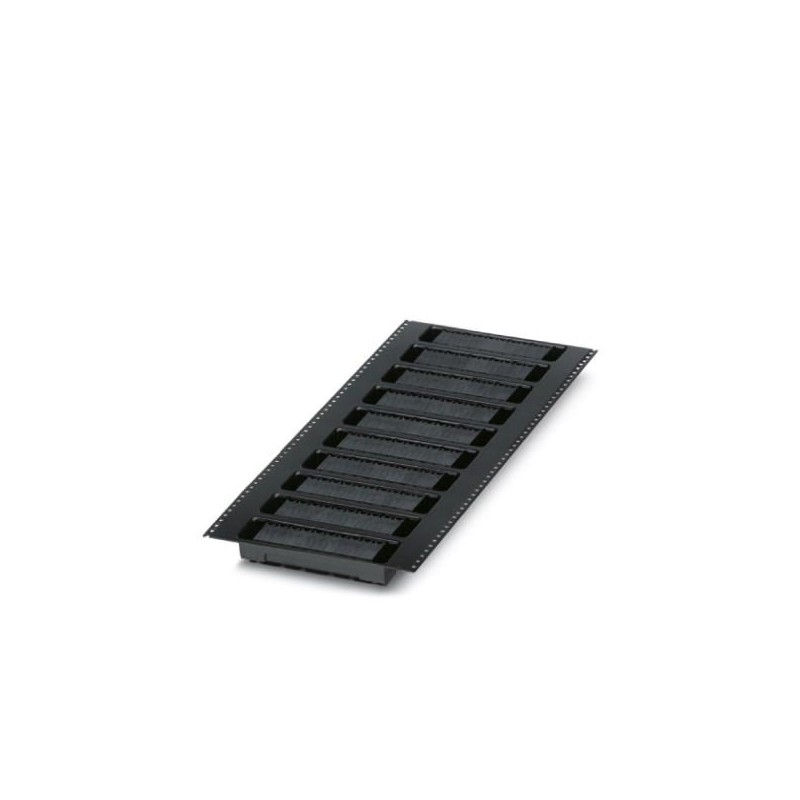

SAMPLE SPT-THR 1,5/ 5-H-5,0
1838296
PHOENIX_CONTACT
5
Campione
Terminale a circuito stampato, corrente nominale: 13,5 A, tensione di dimensionamento (III/2): 320 V, sezione nominale: 1,5 mm², Numero potenziali: 5, Numero file: 1, Numero poli per fila: 5, famiglia articolo: SPT 1,5/.. -H-THR, passo: 5 mm, tipo di connessione: connessione a molla push-in, montaggio: saldatura THR, direzione di connessione del circuito stampato / circuito stampato: 0 °, colore: nero, disposizione dei pin: disposizione a doppio pin lineare, lunghezza del perno [P]: 2 mm, tipo di imballaggio: in scatola. SET CAMPIONE con 5 articoli su cinturino. Per l'uso in un processo di saldatura, utilizzare l'articolo senza l'identificazione SAMPLE
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Orderkey | Millione otto cento trenta otto mila due cento novanta sei |
---|---|
Unità d'imballaggio | 5 pc |
Quantità di ordine minimo | 5 pc |
Nota | Made to Order (non restituibili) |
GTIN | 4055626040059 |
Peso per Pezzo (escluso imballaggio) | 1.760 g |
Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
Paese di origine | DE (Germania) |
Articolo breve descrizione | PCB terminal block |
---|---|
Gamma di articoli | SPT 1,5/..-H-THR |
Passo | 5 mm |
Numero di posizioni | Cinque |
Metodo di connessione | Push-in connessione a molla |
Tipo di montaggio | THR saldatura |
Disposizione dei Pin | Lineare doppio pinning |
Numero di livelli | Uno |
Corrente nominale | 13.5 Un |
---|---|
Tensione nominale di isolamento (III/2) | 320 V |
Tensione d'impulso (III/2) | 4 kV |
Sezione conduttore solido | 0,2 mm2 ... 1,5 mm2 |
---|---|
Sezione conduttore flessibile | 0,2 mm2 ... 1,5 mm2 |
Sezione conduttore AWG / kcmil | 24 16 ... |
Sezione conduttore flessibile con puntale senza manicotto di plastica | 0,2 mm2 ... 1,5 mm2 |
Sezione conduttore flessibile con puntale, con manicotto in plastica | 0,2 mm2 ... 0,75 mm2 |
Lunghezza di spelatura | 8 mm |
Nota | WEEE/RoHS-compliant, privo di baffi secondo IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Materiale a contatto con il | Lega Cu |
Le caratteristiche della superficie | hot-dip tin-plated |
La superficie di metallo punto terminale (strato superiore) | Stagno (4 - 8 µm Sn) |
La superficie di metallo di saldatura area (strato superiore) | Stagno (4 - 8 µm Sn) |
Materiale isolante | LCP |
---|---|
Gruppo materiali isolanti | IIIa |
CTI secondo IEC 60112 | Cento settanta cinque |
Classe di infiammabilità secondo UL 94 | V0 |
Disegno dimensionale | |
---|---|
Lunghezza [ l ] | 13.6 mm |
Larghezza [ w ] | 24 mm |
Altezza [ h ] | 9.7 mm |
Passo | 5 mm |
Altezza (senza spina a saldare) | 7.7 mm |
Spina a saldare [P] | 2 mm |
Spaziatura Pin | 7 mm |
Pin dimensioni | 0,7 x 0,3 mm |
La dimensione di una | 20 mm |
Tipo di imballaggio | imballato in cartone |
---|---|
Pezzi per confezione | Cinque |
Denominazione unità di imballaggio | Pz. |
Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
---|---|
Temperatura ambiente (assemblea) | -5 °C ... 100 °C |
Temperatura ambiente (esercizio) | -40 °C |
Il test di connessione | IEC 60998-2-2:2002-12 |
---|---|
Risultato del Test | Test superato |
Prova di Pull-out | IEC 60998-2-2:2002-12 |
---|---|
Test superato | |
Sezione conduttore / conduttore / tipo di forza di trazione | 0,2 mm2 / solido / > 10 N |
0,2 mm2 / flessibile / > 10 N | |
1,5 mm2 / solido / > 40 N | |
1,5 mm2 / flessibile / > 40 N |
Corrente nominale | 13.5 Un |
---|---|
Tensione nominale di isolamento (III/2) | 320 V |
Tensione d'impulso (III/2) | 4 kV |
Gruppo materiali isolanti | IIIa |
---|---|
Tensione | 250 V |
Tensione nominale di isolamento (III/3) | 250 V |
Tensione nominale di isolamento (III/2) | 320 V |
Tensione nominale di isolamento (II/2) | 500 V |
Tensione d'impulso (III/3) | 4 kV |
Tensione d'impulso (III/2) | 4 kV |
Tensione d'impulso (II/2) | 4 kV |
Resistenza all'invecchiamento, alle condizioni di umidità, per la penetrazione di corpi solidi e per l'ingresso dannoso dell'acqua | Superamento del Test IEC 60998-1:2002-12 168 h/100°C per 48 h/30 °C/92 % |
---|---|
Risultato del Test | Test superato |
Specifiche di prova | IEC 60998-1:2002-12 |
Calore secco | 168 h/100°C |
Caldo umido | 48 h/30 °C/92 % |
Risultato del Test | Test superato |
---|---|
Specifiche di prova | IEC 60998-1:2002-12 |
Calore secco | 168 h/100°C |
Caldo umido | 48 h/30 °C/92 % |
Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
---|---|
Sostanze pericolose al di sopra dei valori soglia |
