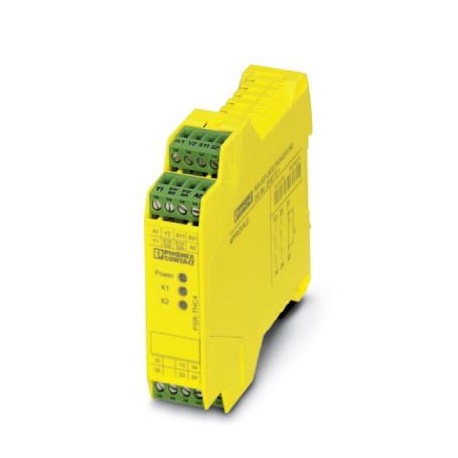

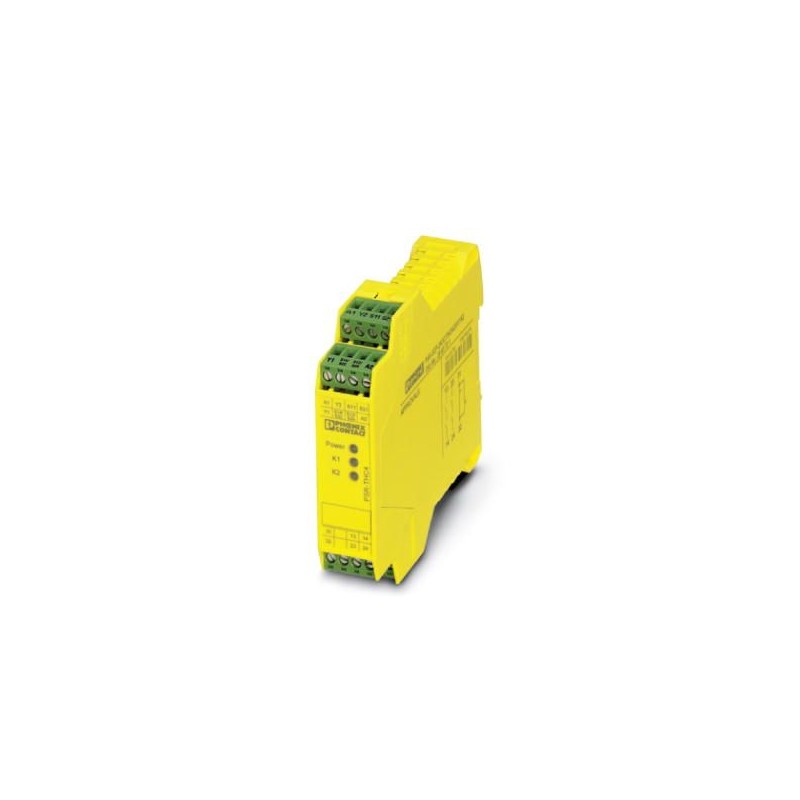

PSR-SPP- 24UC/THC4/2X1/1X2 2963983 PHOENIX CONTACT Moduli di sicurezza
PSR-SPP-24UC/THC4/2X1/1X2
2963983
PHOENIX_CONTACT
Moduli di sicurezza
Relè di sicurezza per sistemi di comando a due mani secondo ISO 13851 tipo IIIC fino a SIL 3 o cat. 4, PL e secondo EN ISO 13849, controllo sincrono della trasmissione < 0,5 s, 2 contatti NA, 1 contatto NC, distanza di sicurezza, larghezza: 22,5 mm, morsetto a innesto
relè > apparecchio di controllo e di manovra a due mani
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2963983 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNA141 - |
| Pagina catalogo | Pagina 262 (C_6_2017) |
| GTIN | 4017918904807 |
| Peso per pezzo (confezione esclusa) | 192,900 g |
| Numero tariffa doganale | 85371098 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
| Umidità dell'aria massima consentita (funzionamento) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Max. umidità dell'aria. consentita (stoccaggio/trasporto) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Altezza | max. 2000 m (su NN) |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 24 V AC/DC |
|---|---|
| Range tensione d'ingresso | 20,4 V AC/DC ... 26,4 V AC/DC |
| Range d'ingresso rispetto a UN | 0,85 ... 1,1 |
| Corrente di ingresso tipica UN | 125 mA AC |
| 60 mA DC | |
| Tensione nel circuito d'ingresso, di avvio e di retroazione | ca. 24 V DC |
| Tempo di eccitazione tipica | 50 ms |
| Tempo di diseccitazione tipico | 20 ms |
| Ingresso sincronismo 1/2 | < 0,5 s |
| Tempo di ripristino | 1 s |
| Indicazione tensione di esercizio | LED verde |
| Segnalazione stato | LED verde |
| Circuito di protezione | Fusibile Resistenza PTC |
| Prot. contro le sovratensioni Diodo soppressore |
Dati d'uscita
| Esecuzione dei contatti | 2 contatti di sicurezza |
|---|---|
| 1 contatto d'uscita di segnalazione | |
| Materiale dei contatti | AgSnO2, + 0,2 µm Au |
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 15 V AC/DC |
| Corrente di carico permanente | 6 A (Contatto in chiusura) |
| 5 A (Contatto di segnalazione) | |
| Max. corrente d'inserzione | 6 A |
| Min. corrente d’inserzione | 25 mA |
| Max. potenza commutabile (carico ohmico) | 144 W (24 V DC, τ = 0 ms) |
| 288 W (48 V DC, τ = 0 ms) | |
| 110 W (110 V DC, τ = 0 ms) | |
| 88 W (220 V DC, τ = 0 ms) | |
| 1500 VA (250 V AC, τ = 0 ms) | |
| Potenza commutabile (carico induttivo) massima | 42 W (24 V DC, τ = 40 ms) |
| 42 W (48 V DC, τ = 40 ms) | |
| 42 W (110 V DC, τ = 40 ms) | |
| 42 W (220 V DC, τ = 40 ms) | |
| Potere di interruzione minimo | 0,4 W |
| Durata meccanica | circa 107cicli di manovre |
| Potere di rottura (360/h cicli di manovre) | 4 A (24 V DC) |
| 4 A (230 V AC) | |
| Fusibile d'uscita | 10 A gL/gG NEOZED (Contatto in chiusura) |
| 6 A gL/gG NEOZED (Contatto di segnalazione) |
Generalità
| Tipo di relè | Relè elettromagnetico con contatti a guida forzata secondo EN 50205 |
|---|---|
| Rapporto ciclo di esercizio | 100 % ED |
| Peso netto | 192,9 g |
| Posizione d'installazione | a scelta |
| Tipo di montaggio | Montaggio su guida |
| Grado di protezione | IP20 |
| IP54 | |
| Grado di protez. luogo di installazione min. | IP54 |
| Colore custodia | giallo |
Dati di collegamento
| Collegamento | Connessione a molla |
|---|---|
| a innesto | sì |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| Lunghezza di spelatura | 8 mm |
Dati tecnici di sicurezza
| Categoria di arresto | 0 |
|---|---|
| Classe tipo | IIIC |
| Denominazione | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 3 |
| Denominazione | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 3 |
| Denominazione | EN ISO 13849 |
| Performance Level (PL) | e |
| Categoria | 4 |
| Denominazione | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | DIN EN 50178/VDE 0160 |
| Tensione di isolamento di nominale | 250 V |
| Tensione impulsiva di dimensionamento / isolamento | 6 kV / separazione sicura, isolamento rinforzato |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Urti | 15g |
| Vibrazioni (funzionamento) | 10 Hz ... 150 Hz, 2g |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371821eCl@ss 8.027371821eCl@ss 9.027371821
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | altro |
| montaggio su guida portante possibile (EF003972) | Sì |
| con morsetti amovibili (EF003340) | Sì |
| con circuito di reazione (EF003343) | Sì |
| con ingresso di avvio (EF003342) | Sì |
| numero di uscite di contatto sicure e non ritardate (EF003344) | 0 |
| numero di uscite di contatto sicure e ritardate (EF003345) | 0 |
| numero di uscite sicure, non ritardate, semiconduttore (EF003346) | 0 |
| numero di uscite sicure, ritardate, semiconduttore (EF003347) | 0 |
| numero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348) | 0 |
| numero di uscite di contatto con funzione di segnalazione, ritardate (EF003349) | 0 |
| numero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350) | 0 |
| numero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351) | 0 |
| adatto per funzioni di sicurezza (EF001597) | Sì |
| con omologazione per BG BIA (EF004145) | No |
| con omologazione secondo UL (EF001783) | No |
| larghezza (EF000008) | 22.5 mm |
| altezza (EF000040) | 112 mm |
| profondità (EF000049) | 114.5 mm |
