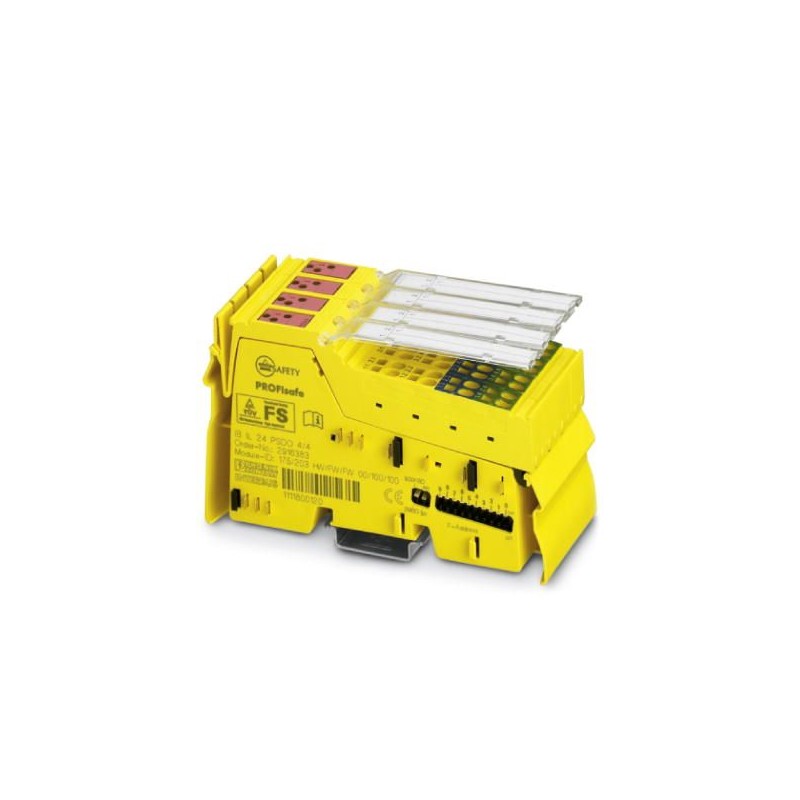

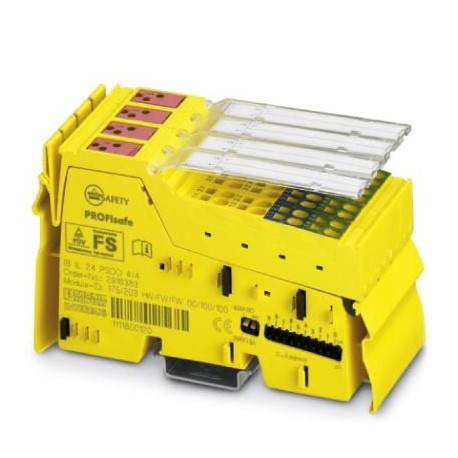

IB IL 24 PSDO 4/4-PAC 2916493 PHOENIX CONTACT Modulo di sicurezza
IB IL 24 PSDO 4/4-PAC
2916493
PHOENIX_CONTACT
Modulo di sicurezza
Modulo di uscita digitale orientato alla sicurezza, grado di protezione IP20, per i sistemi SafetyBridge, INTERBUS-Safety e PROFIsafe. Dispone di 4 uscite digitali sicure che, a seconda della parametrizzazione, contengono in ogni caso un'uscita di connessione positiva e una negativa.
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O digitale
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2916493 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNA431 - |
| Pagina catalogo | Pagina 299 (C_6_2017) |
| GTIN | 4046356286626 |
| Peso per pezzo (confezione esclusa) | 247,700 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 85 % (Nel range di temperature ammesse adottate le dovute misure contro l'elevato tasso di umidità dell'aria dell'aria.) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 85 % (Nel range di temperature ammesse adottate le dovute misure contro l'elevato tasso di umidità dell'aria dell'aria.) |
| Pressione aria (funzionamento) | 80 kPa ... 108 kPa (fino a 2000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 66 kPa ... 108 kPa (fino a 3500 m s.l.m.) |
| Grado di protezione | IP20 |
Interfacce
| Denominazione | bus locale Inline |
|---|---|
| Numero di canali | 2 |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s / 2 MBit/s (commutabile) |
Uscite digitali
| Denominazione uscita | Uscite digitali |
|---|---|
| Descrizione dell'uscita | +/- commutazione |
| Collegamento | Connessione a molla |
| Tecnica di connessione | 2/3 conduttori |
| Numero uscite | 4 (con struttura a canale doppio, commutazione +/-) |
| 4 | |
| Nome protezione | Protezione contro il sovraccarico, protezione delle uscite contro il cortocircuito |
| Tensione d'uscita | 24 V DC (US- 1 V) |
| Tensione di uscita nominale | 24 V DC |
| Corrente d'uscita | max. 3 A (Corrente cumulativa di tutte le uscite) |
| Corrente massima d'uscita per canale | 2 A |
| Corrente di uscita massima per modulo | 3 A (Vedere dati tecnici) |
Alimentazione dell'elettronica
| Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
|---|---|
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Peso netto | 247,7 g |
| Nota per i dati sul peso | con connettori |
| Messaggi di diagnostica | Cortocircuito / Sovraccarico delle uscite digitali Segnalazione di errore nel codice diagnostica (bus) e segnalazione sul modulo tramite LED |
Potenziali Inline
| Denominazione | Alimentazione della logica (UL) |
|---|---|
| Tensione di alimentazione | 7,5 V DC (vedere dati tecnici di sicurezza) |
| Corrente assorbita | max. 230 mA |
| Denominazione | Alimentazione del circuito principale (UM) |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | tip. 30 mA (Tutte le uscite impostate; più corrente degli attuatori) |
| max. 3,03 A | |
| Denominazione | Alimentazione del circuito di segmento (US) |
| Tensione di alimentazione | 24 V |
Dati tecnici di sicurezza
| Denominazione | IEC 61508 - High-Demand |
|---|---|
| Safety Integrity Level (SIL) | max. 3 (a due canali; dipendente da parametrizzazione e circuito) |
| Denominazione | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | max. 3 (a due canali; dipendente da parametrizzazione e circuito) |
| Denominazione | EN ISO 13849 |
| Performance Level (PL) | max. e (a due canali; dipendente da parametrizzazione e circuito) |
| Categoria | max. 4 (a due canali; dipendente da parametrizzazione e circuito) |
| Denominazione | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | max. 3 (a due canali; dipendente da parametrizzazione e circuito) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027240409eCl@ss 4.127240409eCl@ss 5.027250604eCl@ss 5.127242900eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| numero di ingressi digitali (EF001992) | 0 |
| numero di uscite digitali (EF001993) | 4 |
| ingressi digitali configurabili (EF008516) | No |
| uscite digitali configurabili (EF008520) | No |
| tipo di tensione d'ingresso (EF003033) | DC |
| tipo di uscita digitale (EF003601) | altro |
| corrente d'uscita (EF003202) | 2 A |
| tensione ammessa nell'uscita (EF007553) | 24 V |
| protezione da corto circuito, uscite presenti (EF003203) | Sì |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW altre (EF003027) | 2 |
| con interfaccia ottica (EF003028) | No |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | Sì |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| tempo di ritardo al cambio di segnale (EF002382) | 0 ms |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | Sì |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 48.6 mm |
| altezza (EF000040) | 120.11 mm |
| profondità (EF000049) | 71.44 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2916493-IB IL 24 PSDO 4/4-PAC | 111 Kbytes |
|
