PHOENIX_CONTACTCavi, connettori e scatole QUICKONSACC-M12MS-4PL M 1424657 PHOENIX CONTACT Connettore

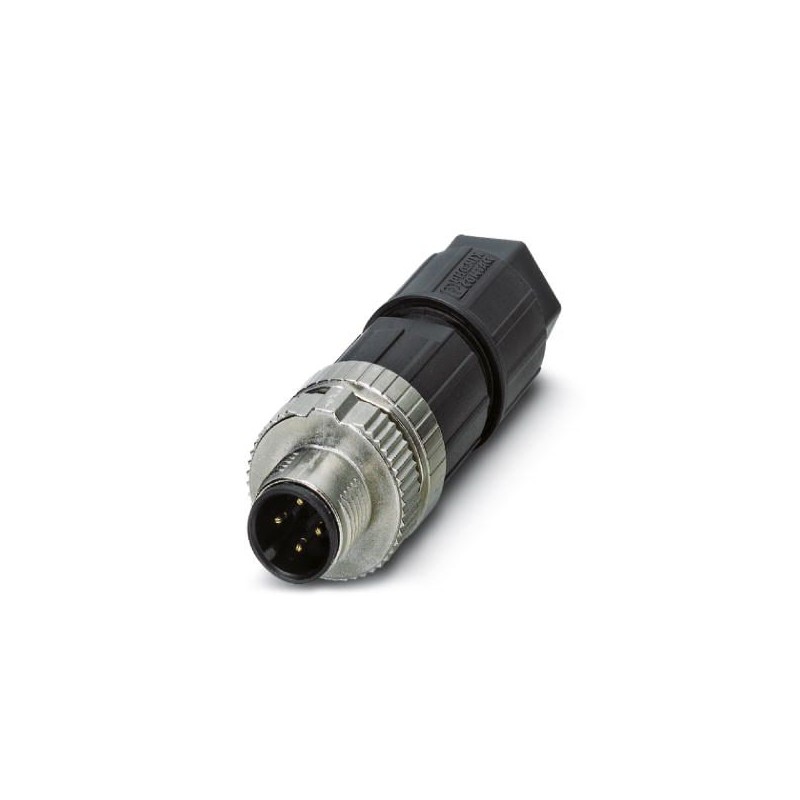

PHOENIX_CONTACT SACC-M12MS-4PL M 1424657 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

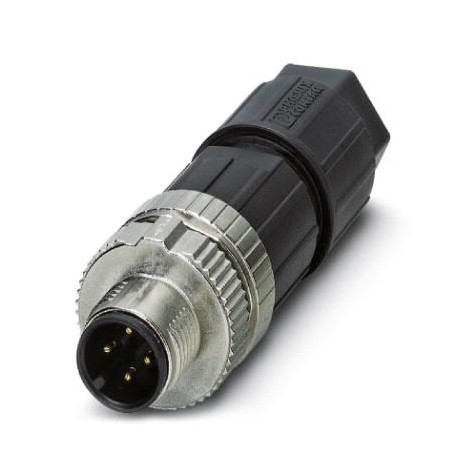

SACC-M12MS-4PL M 1424657 PHOENIX CONTACT Connettore

Riferimento: SACC-M12MS-4PL M

Codice: 1424657

Produttore: PHOENIX_CONTACT

Descrizione:

Connettore
Connettore, Universale, 4 poli, non schermato, Connettore maschio diritto M12, A, Collegamento a molla con blocco a pressione, zigrinatura materiale: Zinco pressofuso, nichelato, diametro esterno del cavo 4 mm ... 8 millimetri

Categorie:

  • connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
  • PHOENIX_CONTACT > Cavi, connettori e scatole QUICKON

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 12,04 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Chiave Dati Commerciali

OrderkeyMillione quattro cento venti quattro mila sei cento cinquanta sette
Unità d'imballaggio1 pc
Pagina del catalogoPagina 18 (C-2-2017)
GTIN4055626375847
Peso per Pezzo (escluso imballaggio)21.000 g
Personalizzato numero di tariffaOttanta cinque millioni tre cento sessanta sei mila nove cento novanta
Paese di origineDE (Germania)

Dimensioni

Diametro alloggiamento19 mm
Lunghezza60 mm
Esterno diametro del cavo4 mm ... 8 mm
Lunghezza di spelatura della guaina24 mm
Lunghezza di spelatura del singolo filo8 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-40 °C ... 85 °C (Connettore / presa)
Grado di protezioneIP65
IP67

Generale

Corrente nominale a 40°C4 Un
Tensione nominale250 V AC
250 V DC
Numero di posizioniQuattro
Colore maniglia zonanero
Resistenza di isolamento≥ 100 MΩ
CodificaA - standard
Norme/regolamentiConnettore M12 IEC 61076-2-101
Urti, vibrazioni EN 50155:2001
Display di statoNo
Categoria di sovratensioneII
Grado di inquinamentoTre
Metodo di connessionePush-in di connessione
Sezione conduttore0,14 mm2 ... 0,75 mm2 (senza ghiera)
0,08 mm2 ... 0,5 mm2 (con ghiera)
0,14 mm2 ... 0,75 mm2 (solido)
Sezione conduttore AWG26 ... 18 (senza ghiera)
28 ... 20 (con ghiera)
Inserimento/estrazione cicli≥ 100 (Quantità: 500 con Phoenix Contact connettore di accoppiamento)
Coppia0,4 Nm (connettore M12 zigrinatura)
0,4 Nm (Connettore con manicotto)
1,5 Nm (Pressione dado con manicotto)
Istruzioni di montaggioI fili possono essere collegati sia con ghiere e senza puntali

Materiale

Classe di infiammabilità secondo UL 94V0
Materiale a contatto con ilCuSn
Superficie di contatto del materialeNi/Au
Contattare il vettore materialePA 6.6
Materiale di presa per il corpoPA 6.6
Materiale, zigrinatureIn pressogetto di zinco, nichelato
Il materiale della guarnizioneNBR
Ulteriori specifiche del materialePBT (Pressione dado, peso: 2.36 g)
PA 6 (Azionamento a leva)
Norme/regolamentiPA 6.6: protezione Antincendio veicoli ferroviari - requisito imposta R22, R23, R24, e R26 acc. DIN EN 45545-2 (livello di Rischio HL1 - HL3)
PA 6: protezione Antincendio veicoli ferroviari - requisito imposta R22, R23, R24 acc. DIN EN 45545-2 (livello di Rischio HL1 - HL3)
PBT: protezione Antincendio veicoli ferroviari - requisito imposta R22, R23, R24, e R26 acc. DIN EN 45545-2 (livello di Rischio HL1 - HL2, R26: HL3)

Norme e Regolamenti

Designazione StandardConnettore M12
Norme/regolamentiIEC 61076-2-101
Designazione StandardUrti, vibrazioni
Norme/regolamentiEN 50155:2001
Classe di infiammabilità secondo UL 94V0

Ambientale Di Conformità Del Prodotto

Cina RoHSEcologico periodo di utilizzo: illimitato = EFUP-e
Sostanze pericolose al di sopra dei valori soglia

Classificazioni

ETIM for 1424657 Connettori a innesto (EC002635)

Nome caratteristicatipo di contatto (EF001587)
Valore caratteristicaaltro
Nome caratteristicadiametro del connettore (EF007496)
Valore caratteristica19 mm
Nome caratteristicanumero di contatti per dati (EF012232)
Valore caratteristica0
Nome caratteristicanumero di contatti di potenza (EF012216)
Valore caratteristica0
Nome caratteristicanumero di contatti di controllo (EF012217)
Valore caratteristica4
Nome caratteristicaper diametro esterno cavo (EF009475)
Valore caratteristica4 mm
Nome caratteristicatipo di scatola (EF006980)
Valore caratteristicadiritto
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica4 A
Nome caratteristicatemperatura ambiente (EF002386)
Valore caratteristica-40 °C
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica250 V
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica3
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.14 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.14 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.14 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.14 mm²
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaaltro
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicanichel
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicamateriale sintetico
Nome caratteristicarivestimento scatola (EF001601)
Valore caratteristicaaltro
Nome caratteristicamateriale della ghiera filettata (EF012304)
Valore caratteristicaaltro
Nome caratteristicatipo di bloccaggio (EF000208)
Valore caratteristicaaltro
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicacon conduttore di protezione (EF007468)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), montato (EF007466)
Valore caratteristicaIP65
Nome caratteristicanumero min. di cicli di innesto (EF012212)
Valore caratteristica100
Nome caratteristicaschermato (EF000881)
Valore caratteristicaNo
Nome caratteristicacon indicatore di stato (EF001602)
Valore caratteristicaNo
