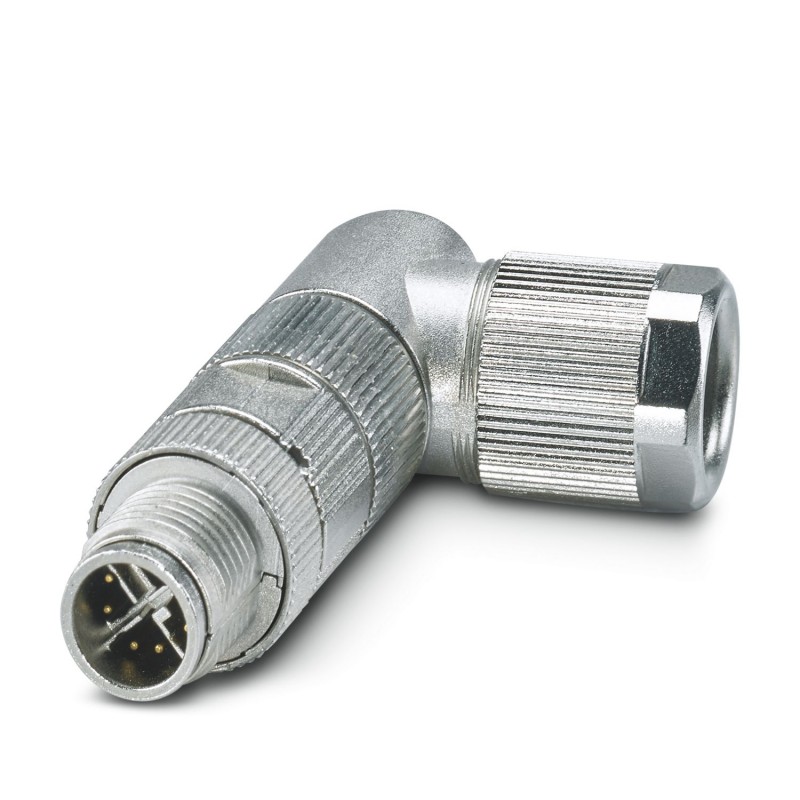

SACC-M12MRX-8CT-CL SH 1422845 PHOENIX CONTACT Connettore
SACC-M12MRX-8CT-CL SH
1422845
PHOENIX_CONTACT
Connettore
Connettori dati, Ethernet CAT6A (10 GBit/s), PROFINET CAT6A (10 GBit/s), 8 poli, schermato, spina angolata M12, codifica X, connessione crimpata, zigrinatura materiale: Zinco pressofuso, stagnato, diametro esterno del cavo 6,5 mm ... 10 mm, senza contatti crimpati
Connettore dati, Ethernet CAT6A (10 Gbit/s), PROFINET CAT6A (10 Gbit/s), 8-poli, schermata, Maschio angolato M12, codifica: X, Connessione a crimpare, materiale zigrinato: Pressofuso di zinco, stagnato, diametro esterno conduttore 6,5 mm ... 10 mm, senza contatti a crimpare
connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Note generali | Questo prodotto soddisfa le direttive PROFINET Cabling e Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capitolo 8.2 Connectors for Outside Environment (Balanced cabling) |
| Nota per il montaggio | IMPORTANTE:Per la posa dei cavi, fare attenzione ai raggi di curvatura ammessi, perché le forze di flessione eccessive danneggiano il grado di protezione. Scaricare il connettore da carichi meccanici, ad es. con fascette per cavi. |
| Nota per il montaggio | I contatti possono essere agganciati e sganciati senza l'uso di utensili |
| Il pinning è orientabile con passo da 30° verso l'uscita cavo |
| Tipo di prodotto | Connettori circolari (lato cavi) |
| Applicazione | Dati |
| Tipo sensore | Ethernet |
| Numero di poli | 8 |
| Numero uscite cavi | 1 |
| Schermato | sì |
| Codifica | X |
| Uscita cavo | angolato |
| Stato di manutenzione dei dati | |
| Revisione articolo | 05 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Disegno quotato |  |
| Lunghezza | 52 mm |
| Apertura chiave dadi | 15 mm |
| Apertura chiave controdadi | 14 mm |
| Misure esterne | |
| Diametro esterno | 6,5 mm ... 10 mm |
| Custodia | |
| Diametro custodia | 16 mm |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale guarnizione | FKM |
| Materiale impugnature | Pressofuso di zinco, nichelato |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale connessione a vite | Pressofuso di zinco, stagnato |
| Norme / Disposizioni | PA 6.6: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23, R24 e R26 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
| Connessione conduttori | |
| Collegamento | Connessione a crimpare |
| Sezione di collegamento | 0,14 mm² ... 0,34 mm² (flessibile) |
| Sezione di connessione AWG | 26 ... 22 (flessibile) |
| Lunghezza di spelatura nei singoli conduttori | 4 mm +0,5 mm |
| Coppia di serraggio | 0,4 Nm (Ghiera M12) |
| 1,5 Nm (Avvitare l'inserto portacontatti con custodia mobile fino all'arresto) | |
| 4 Nm (Dado di compressione con anello di accoppiamento) | |
| Piedinatura | |
| Contatto colore (definizione del segnale) contatto (opzionale) | 1 = WHOG (D1+) |
| 2 = OG (D1-) | |
| 3 = WHGN (D2+) | |
| 4 = GN (D2-) | |
| 5 = WHBN (D4+) | |
| 6 = BN (D4-) | |
| 7 = WHBU (D3-) | |
| 8 = BU (D3+) | |
| Tensione impulsiva di dimensionamento | 0,8 kV |
| Resistenza di isolamento | ≥ 100 Ω |
| Tensione nominale UN | 48 V AC |
| 60 V DC | |
| Corrente nominale IN | 0,5 A |
| Dati meccanici | |
| Cicli di manovra | ≥ 100 |
| Connessione 1 | |
| Struttura testa | Maschio |
| Uscita cavo testa | angolato |
| Tipo di filettatura testa | M12 |
| Codifica | X |
| Tipo di segnale/categoria | Ethernet CAT6A(IEC 11801), 10 Gbit/s |
| PROFINET CAT6A(IEC 11801), 10 Gbit/s | |
| Lunghezza del tratto da spelare dei fili singoli | 4 mm +0,5 mm |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (connettore / connecttore femmina) |
| Temperatura ambiente (montaggio) | -5 °C ... 50 °C |
| Controllo | |
| Norme/disposizioni | PA 6.6: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23, R24 e R26 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
| M12 | |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-109 |
| Definizione norma | Urti, vibrazioni |
| Norme/disposizioni | EN 50155:2001 |
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | altro |
| diametro del connettore (EF007496) | 16 mm |
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 8 |
| per diametro esterno cavo (EF009475) | 6.5 mm |
| tipo di scatola (EF006980) | piegato ad angolo |
| corrente nominale In (EF008250) | 0.5 A |
| temperatura ambiente (EF002386) | -40 °C |
| tensione nominale (EF000228) | 48 V |
| categoria di sovratensione (EF006785) | II |
| grado di inquinamento (EF006786) | 3 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.14 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo crimpato |
| materiale del rivestimento di contatto (EF004020) | altro |
| materiale della scatola (EF001596) | altro |
| rivestimento scatola (EF001601) | altro |
| materiale della ghiera filettata (EF012304) | altro |
| tipo di bloccaggio (EF000208) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| grado di protezione (IP), montato (EF007466) | IP65 |
| numero min. di cicli di innesto (EF012212) | 100 |
| schermato (EF000881) | Sì |
| con indicatore di stato (EF001602) | No |
