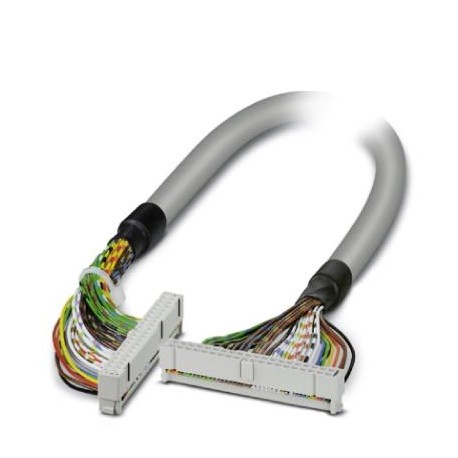

FLK 40/EZ-DR/ 300/SLC 2294652 PHOENIX CONTACT Cavi
FLK 40/EZ-DR/ 300/SLC
2294652
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Cavi

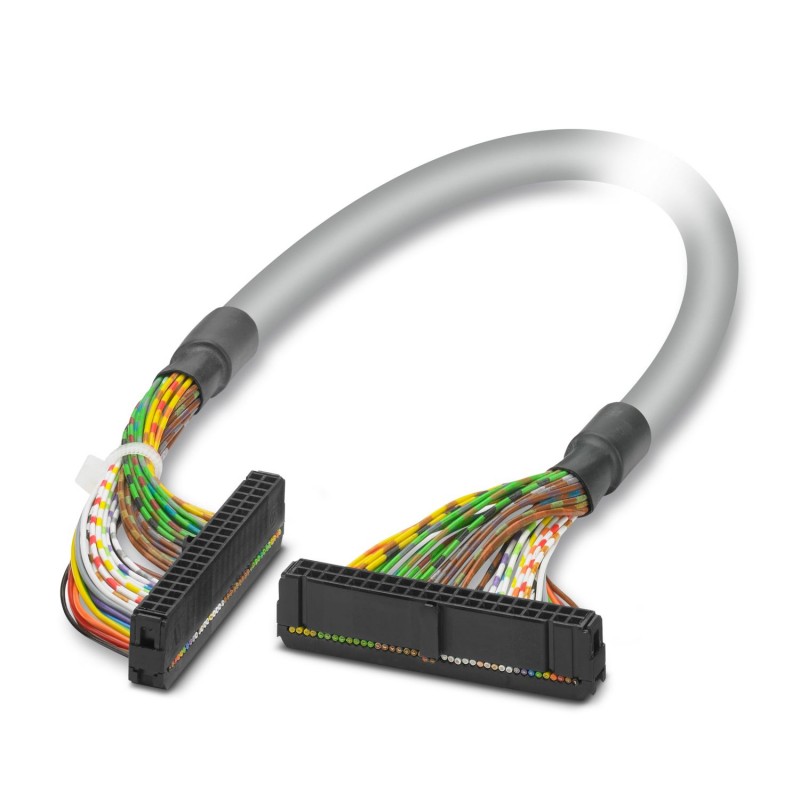

Cavo tondo già pronto; controllo: Allen-Bradley SLC 500 (OB 32, IB 32); Collegamento 1: Collegamento IDC/FLK femmina (1x 40 poli); Collegamento 2: Collegamento IDC/FLK femmina (1x 40 poli); Lunghezza del cavo: 3 m
Cavo intestato; controllore: Allen-Bradley SLC 500 (OB 32, IB 32); connessione 1: IDC/FLK conduttore femmina (1x 40-poli); connessione 2: IDC/FLK conduttore femmina (1x 40-poli); lunghezza cavo: 3 m
sistemi di controllo industriali (PLC) > Collegamento PLC (Control Logic Programmable)
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo di sistema |
| Stato di manutenzione dei dati | |
| Revisione articolo | 05 |
| Condizioni ambientali | |
| Grado di protezione | IP00 |
| Grado di protezione (Luogo di installazione) | ≥ IP54 (Luogo di installazione) |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (Posa fissa) |
| -10 °C ... 70 °C (Posa mobile) | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m |
| Tensione di esercizio (AC) | ≤ 30 V AC |
| Tensione di esercizio (DC) | ≤ 60 V DC |
| Rapporto ciclo di esercizio | 100 % ED |
| Corrente (per circuito, 50 °C) | ≤ 1 A (allo stato non arrotolato, vedi declassamento) |
| Corrente (per circuito, 70 °C) | ≤ 0,6 A (allo stato non arrotolato, vedi declassamento) |
| Controllore supportato ALLEN-BRADLEY SLC 500 | |
| Scheda I/O adatta | 1746 OB 32 |
| 1746 OV 32 | |
| 1746 IB 32 | |
| 1746 IV 32 | |
| Lunghezza cavo | 3 m |
| 40X0.14 [PVC] | |
| UL AWM Style | 2464/1061 |
| Numero di poli | 40 |
| Schermato | no |
| Tipo di cavo | 40X0.14 [PVC] |
| Tipo di conduttore | Cavo intestato |
| Struttura conduttore segnale linea | 7x 0,16 mm |
| Linea segnale AWG | 26 |
| Sezione del conduttore | 40x 0,14 mm² |
| Diametro filo con guaina isolante | 1 mm ±0,03 mm |
| Diametro esterno conduttore | 9,90 mm ±0,4 mm |
| Guaina esterna, materiale | PVC semi rigido |
| Guaina esterna, colore | grigio |
| Materiale conduttore | Filo Cu stagnato |
| Resistenza linea | ≤ 145 Ω/km (20 °C) |
| Resistenza di isolamento | ≥ 20 MΩ*km (20 °C) |
| Raggio di piegatura minimo, fisso | 82 mm |
| Raggio di piegatura minimo, mobile | 155 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 5000 (per raggio ≥ 15x diametro esterno) |
| Assenza di alogeni | no |
| Resistenza alla fiamma | IEC 60332-1-2 (tubatura) |
| VDE 0842, parte 332-1-2 (tubatura) | |
| IEC 60332-3-22 (tubatura) | |
| UL VW-1 | |
| CSA FT-1 | |
| Resistenza all'olio | contro gli spruzzi occasionali (tubatura) |
| Versione di cavi | Cavo per un modulo |
| Codice colore | |
| nero | IDC/FLK40 (1) = IDC/FLK40 (1) |
| marrone | IDC/FLK40 (2) = IDC/FLK40 (2) |
| rosso | IDC/FLK40 (3) = IDC/FLK40 (3) |
| arancione | IDC/FLK40 (4) = IDC/FLK40 (4) |
| giallo | IDC/FLK40 (5) = IDC/FLK40 (5) |
| verde | IDC/FLK40 (6) = IDC/FLK40 (6) |
| blu | IDC/FLK40 (7) = IDC/FLK40 (7) |
| viola | IDC/FLK40 (8) = IDC/FLK40 (8) |
| grigio | IDC/FLK40 (9) = IDC/FLK40 (9) |
| bianco | IDC/FLK40 (10) = IDC/FLK40 (10) |
| bianco-nero | IDC/FLK40 (11) = IDC/FLK40 (11) |
| bianco-marrone | IDC/FLK40 (12) = IDC/FLK40 (12) |
| bianco-rosso | IDC/FLK40 (13) = IDC/FLK40 (13) |
| bianco-arancione | IDC/FLK40 (14) = IDC/FLK40 (14) |
| bianco-giallo | IDC/FLK40 (15) = IDC/FLK40 (15) |
| bianco-verde | IDC/FLK40 (16) = IDC/FLK40 (16) |
| bianco-blu | IDC/FLK40 (17) = IDC/FLK40 (17) |
| bianco-viola | IDC/FLK40 (18) = IDC/FLK40 (18) |
| bianco-grigio | IDC/FLK40 (19) = IDC/FLK40 (19) |
| marrone-nero | IDC/FLK40 (20) = IDC/FLK40 (20) |
| marrone-rosso | IDC/FLK40 (21) = IDC/FLK40 (21) |
| marrone-arancione | IDC/FLK40 (22) = IDC/FLK40 (22) |
| marrone-giallo | IDC/FLK40 (23) = IDC/FLK40 (23) |
| marrone-verde | IDC/FLK40 (24) = IDC/FLK40 (24) |
| marrone-blu | IDC/FLK40 (25) = IDC/FLK40 (25) |
| marrone-viola | IDC/FLK40 (26) = IDC/FLK40 (26) |
| marrone-grigio | IDC/FLK40 (27) = IDC/FLK40 (27) |
| marrone-bianco | IDC/FLK40 (28) = IDC/FLK40 (28) |
| verde-nero | IDC/FLK40 (29) = IDC/FLK40 (29) |
| verde-marrone | IDC/FLK40 (30) = IDC/FLK40 (30) |
| verde-rosso | IDC/FLK40 (31) = IDC/FLK40 (31) |
| verde-arancione | IDC/FLK40 (32) = IDC/FLK40 (32) |
| verde-blu | IDC/FLK40 (33) = IDC/FLK40 (33) |
| verde-viola | IDC/FLK40 (34) = IDC/FLK40 (34) |
| verde-grigio | IDC/FLK40 (35) = IDC/FLK40 (35) |
| verde-bianco | IDC/FLK40 (36) = IDC/FLK40 (36) |
| giallo-nero | IDC/FLK40 (37) = IDC/FLK40 (37) |
| giallo-marrone | IDC/FLK40 (38) = IDC/FLK40 (38) |
| giallo-rosso | IDC/FLK40 (39) = IDC/FLK40 (39) |
| giallo-arancione | IDC/FLK40 (40) = IDC/FLK40 (40) |
| Connessione 1 | |
| Attacco a norma | in conformità alla norma IEC 60603-13 |
| Collegamento | IDC/FLK conduttore femmina |
| Numero collegamenti | 1 |
| Numero di poli | 40 |
| Cicli di manovra | > 50 |
| Passo | 2,54 mm |
| Connessione 2 | |
| Attacco a norma | in conformità alla norma IEC 60603-13 |
| Collegamento | IDC/FLK conduttore femmina |
| Numero collegamenti | 1 |
| Numero di poli | 40 |
| Cicli di manovra | > 50 |
| Passo | 2,54 mm |
| Nota per il funzionamento | Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo. |
| Caratteristica | Valore |
|---|---|
| funzione (EF000030) | PLC-altri apparecchi |
| lunghezza (EF001438) | 3 m |
| adatto per scheda d'ingresso PLC (EF008271) | Sì |
| adatto per scheda d'uscita PLC (EF008272) | Sì |
| adatto per segnali digitali (EF008273) | Sì |
| adatto per segnali analogici (EF008274) | No |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| tipo di collegamento elettrico, lato scatola (EF005524) | altro |
| numero di poli (EF001391) | 40 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2294652-FLK 40/EZ-DR/ 300/SLC | 97 Kbytes |
|
