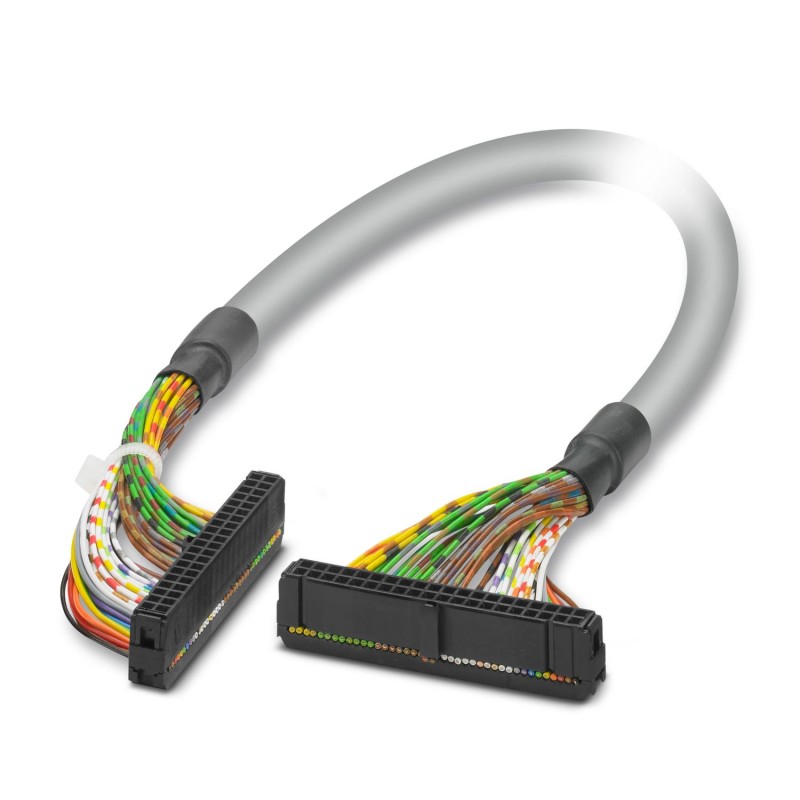

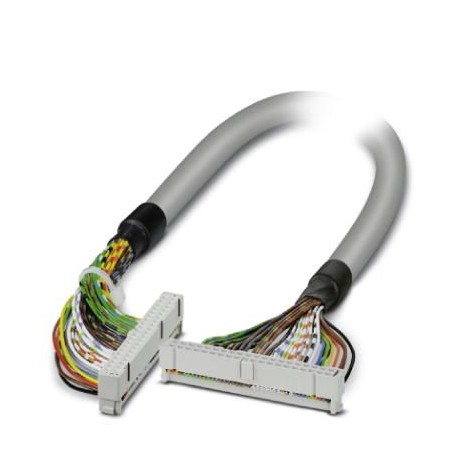

FLK 40/EZ-DR/ 100/SLC 2294623 PHOENIX CONTACT Cavi
FLK 40/EZ-DR/ 100/SLC
2294623
PHOENIX_CONTACT
Cavi
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2294623 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK2141 - |
| Pagina catalogo | Pagina 478 (C_5_2017) |
| GTIN | 4017918148997 |
| Peso per pezzo (confezione esclusa) | 147,000 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Generalità
| Tensione nominale UN | < 50 V AC |
|---|---|
| 60 V DC | |
| Amperaggio per conduttore max. | 1 A |
| Resistenza del conduttore max. | 0,16 Ω/m |
| Lungh. cavo | 1 m |
| Conduttore singolo, sezione trasversale | 0,14 mm² |
| Conduttore singolo, sezione [AWG] | 26 |
| Struttura conduttore: Numero fili: | 7 |
| Conduttore singolo, materiale | stagnati Cu |
| Tensione di prova | 500 V AC (50 Hz, 1 min) |
| Diametro esterno | 10 mm |
| Cavo, confezionamento | Connessione a perforazione d'isolante, EC 60352-4/DIN EN 60352-4 |
| Schermatura | no |
Dati tecnico-ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
| Resistenza alla fiamma | IEC 60332-1 |
| DIN VDE 0482 parte 332-1 |
Connettori 1
| Denominazione collegamento | Livello di campo |
|---|---|
| Collegamento | IDC/FLK conduttore femmina |
| Numero collegamenti | 1 |
| N. poli | 40 |
| Passo | 2,54 mm |
Connettori 2
| Denominazione collegamento | Livello di controllo |
|---|---|
| Collegamento | IDC/FLK conduttore femmina |
| Numero collegamenti | 1 |
| N. poli | 40 |
| Canali collegabili | 32 |
| Passo | 2,54 mm |
Controllore supportato
| Controllore | ALLEN-BRADLEY SLC 500 |
|---|---|
| - scheda I/O adatta | 1746 OB 32 |
| 1746 OV 32 | |
| 1746 IB 32 | |
| 1746 IV 32 |
Normative e prescrizioni
| Resistenza alla fiamma | IEC 60332-1 |
|---|---|
| DIN VDE 0482 parte 332-1 | |
| Norme/Disposizioni | DIN EN 60352-4 |
| IEC 352-4 |
Codice colore
| Connettore 1 = connettore 2 (opzionale) = colore conduttore | IDC/FLK40 (1) = IDC/FLK40 (1) = nero |
|---|---|
| IDC/FLK40 (2) = IDC/FLK40 (2) = marrone | |
| IDC/FLK40 (3) = IDC/FLK40 (3) = rosso | |
| IDC/FLK40 (4) = IDC/FLK40 (4) = arancione | |
| IDC/FLK40 (5) = IDC/FLK40 (5) = giallo | |
| IDC/FLK40 (6) = IDC/FLK40 (6) = verde | |
| IDC/FLK40 (7) = IDC/FLK40 (7) = blu | |
| IDC/FLK40 (8) = IDC/FLK40 (8) = viola | |
| IDC/FLK40 (9) = IDC/FLK40 (9) = grigio | |
| IDC/FLK40 (10) = IDC/FLK40 (10) = bianco | |
| IDC/FLK40 (11) = IDC/FLK40 (11) = bianco-nero | |
| IDC/FLK40 (12) = IDC/FLK40 (12) = bianco-marrone | |
| IDC/FLK40 (13) = IDC/FLK40 (13) = bianco-rosso | |
| IDC/FLK40 (14) = IDC/FLK40 (14) = bianco-arancione | |
| IDC/FLK40 (15) = IDC/FLK40 (15) = bianco-giallo | |
| IDC/FLK40 (16) = IDC/FLK40 (16) = bianco-verde | |
| IDC/FLK40 (17) = IDC/FLK40 (17) = bianco-blu | |
| IDC/FLK40 (18) = IDC/FLK40 (18) = bianco-viola | |
| IDC/FLK40 (19) = IDC/FLK40 (19) = bianco-grigio | |
| IDC/FLK40 (20) = IDC/FLK40 (20) = marrone-nero | |
| IDC/FLK40 (21) = IDC/FLK40 (21) = marrone-rosso | |
| IDC/FLK40 (22) = IDC/FLK40 (22) = marrone-arancione | |
| IDC/FLK40 (23) = IDC/FLK40 (23) = marrone-giallo | |
| IDC/FLK40 (24) = IDC/FLK40 (24) = marrone-verde | |
| IDC/FLK40 (25) = IDC/FLK40 (25) = marrone-blu | |
| IDC/FLK40 (26) = IDC/FLK40 (26) = marrone-viola | |
| IDC/FLK40 (27) = IDC/FLK40 (27) = marrone-grigio | |
| IDC/FLK40 (28) = IDC/FLK40 (28) = marrone-bianco | |
| IDC/FLK40 (29) = IDC/FLK40 (29) = verde-nero | |
| IDC/FLK40 (30) = IDC/FLK40 (30) = verde-marrone | |
| IDC/FLK40 (31) = IDC/FLK40 (31) = verde-rosso | |
| IDC/FLK40 (32) = IDC/FLK40 (32) = verde-arancione | |
| IDC/FLK40 (33) = IDC/FLK40 (33) = verde-blu | |
| IDC/FLK40 (34) = IDC/FLK40 (34) = verde-viola | |
| IDC/FLK40 (35) = IDC/FLK40 (35) = verde-grigio | |
| IDC/FLK40 (36) = IDC/FLK40 (36) = verde-bianco | |
| IDC/FLK40 (37) = IDC/FLK40 (37) = giallo-nero | |
| IDC/FLK40 (38) = IDC/FLK40 (38) = giallo-marrone | |
| IDC/FLK40 (39) = IDC/FLK40 (39) = giallo-rosso | |
| IDC/FLK40 (40) = IDC/FLK40 (40) = giallo-arancione |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2294623-FLK 40/EZ-DR/ 100/SLC | 97 Kbytes |
|
