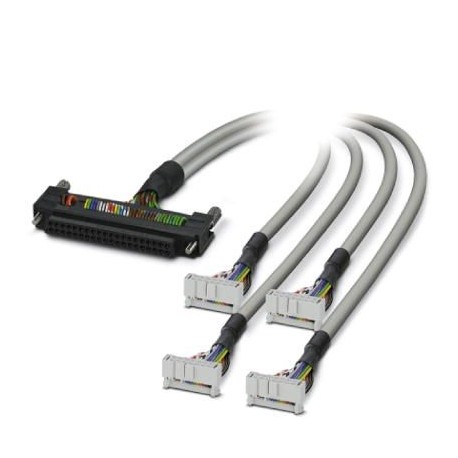

CABLE-FCN40/4X14/10,0M/M340 2321787 PHOENIX CONTACT Cavo circolare
CABLE-FCN40/4X14/10,0M/M340
2321787
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Cavo circolare

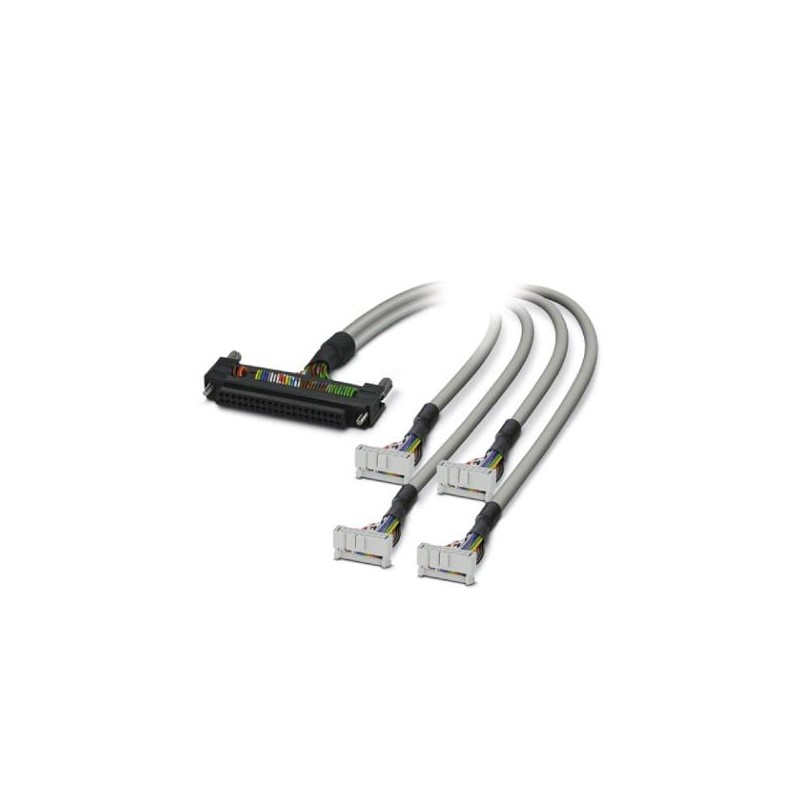

Cavo tondo già pronto; Controllo: MODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX DD0 3202K, BMX DD0 6402K, BMX DDM 3202K); collegamento 1: connettore a innesto Fujitsu (1x 40 poli); collegamento 2: collegamento IDC/FLK femmina (4x 14 poli); Lunghezza del cavo: 10 m
sistemi di controllo industriali (PLC) > Collegamento PLC (Control Logic Programmable)
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2321787 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK2146 - |
| Pagina catalogo | Pagina 495 (C_5_2017) |
| GTIN | 4046356412476 |
| Peso per pezzo (confezione esclusa) | 1.200,000 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Generalità
| Tensione nominale UN | < 50 V AC |
|---|---|
| 60 V DC | |
| Amperaggio per conduttore max. | 1 A |
| Resistenza del conduttore max. | 0,16 Ω/m |
| Lungh. cavo | 10 m |
| Conduttore singolo, sezione trasversale | 0,14 mm² |
| Conduttore singolo, sezione [AWG] | 26 |
| Struttura conduttore: Numero fili: | 7 |
| Conduttore singolo, materiale | stagnati Cu |
| Diametro esterno | 6,3 mm |
| Schermatura | no |
| Guaina esterna, materiale | PVC |
| Guaina esterna, colore | RAL7035 |
Dati tecnico-ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
| Resistenza alla fiamma | IEC 60332-1 |
| DIN VDE 0482 parte 332-1 | |
| Resistenza all'olio | DIN VDE 0472 T.803, tipo di prova B |
| Resistenza alla benzina | contro eventuali schizzi |
Connettori 1
| Denominazione collegamento | Livello di campo |
|---|---|
| Collegamento | IDC/FLK conduttore femmina |
| Numero collegamenti | 4 |
| N. poli | 14 |
| Passo | 2,54 mm |
Connettori 2
| Denominazione collegamento | Livello di controllo |
|---|---|
| Collegamento | Connettore Fujitsu |
| Numero collegamenti | 1 |
| N. poli | 40 |
Controllore supportato
| Controllore | Schneider Electric Modicon M340 |
|---|---|
| - scheda I/O adatta | BMX DDI 3202K |
| BMX DDI 6402K | |
| BMX DD0 3202K | |
| BMX DD0 6402K | |
| BMX DDM 3202K |
Normative e prescrizioni
| Resistenza alla fiamma | IEC 60332-1 |
|---|---|
| DIN VDE 0482 parte 332-1 | |
| Resistenza all'olio | DIN VDE 0472 T.803, tipo di prova B |
| Resistenza alla benzina | contro eventuali schizzi |
Codice colore
| Connettore 1 = connettore 2 (opzionale) = colore conduttore | Fujitsu40 (B20) = IDC/FLK14-1 (1) = nero |
|---|---|
| Fujitsu40 (A20) = IDC/FLK14-1 (2) = marrone | |
| Fujitsu40 (B19) = IDC/FLK14-1 (3) = rosso | |
| Fujitsu40 (A19) = IDC/FLK14-1 (4) = arancione | |
| Fujitsu40 (B18) = IDC/FLK14-1 (5) = giallo | |
| Fujitsu40 (A18) = IDC/FLK14-1 (6) = verde | |
| Fujitsu40 (B17) = IDC/FLK14-1 (7) = blu | |
| Fujitsu40 (A17) = IDC/FLK14-1 (8) = viola | |
| Fujitsu40 (B12) = IDC/FLK14-1 (9) = grigio | |
| Fujitsu40 (A12) = IDC/FLK14-1 (10) = bianco | |
| Fujitsu40 (B16) = IDC/FLK14-2 (1) = nero | |
| Fujitsu40 (A16) = IDC/FLK14-2 (2) = marrone | |
| Fujitsu40 (B15) = IDC/FLK14-2 (3) = rosso | |
| Fujitsu40 (A15) = IDC/FLK14-2 (4) = arancione | |
| Fujitsu40 (B14) = IDC/FLK14-2 (5) = giallo | |
| Fujitsu40 (A14) = IDC/FLK14-2 (6) = verde | |
| Fujitsu40 (B13) = IDC/FLK14-2 (7) = blu | |
| Fujitsu40 (A13) = IDC/FLK14-2 (8) = viola | |
| Fujitsu40 (B11) = IDC/FLK14-2 (9) = grigio | |
| Fujitsu40 (A11) = IDC/FLK14-2 (10) = bianco | |
| Fujitsu40 (B10) = IDC/FLK14-3 (1) = nero | |
| Fujitsu40 (A10) = IDC/FLK14-3 (2) = marrone | |
| Fujitsu40 (B9) = IDC/FLK14-3 (3) = rosso | |
| Fujitsu40 (A9) = IDC/FLK14-3 (4) = arancione | |
| Fujitsu40 (B8) = IDC/FLK14-3 (5) = giallo | |
| Fujitsu40 (A8) = IDC/FLK14-3 (6) = verde | |
| Fujitsu40 (B7) = IDC/FLK14-3 (7) = blu | |
| Fujitsu40 (A7) = IDC/FLK14-3 (8) = viola | |
| Fujitsu40 (B2) = IDC/FLK14-3 (9) = grigio | |
| Fujitsu40 (A2) = IDC/FLK14-3 (10) = bianco | |
| Fujitsu40 (B6) = IDC/FLK14-4 (1) = nero | |
| Fujitsu40 (A6) = IDC/FLK14-4 (2) = marrone | |
| Fujitsu40 (B5) = IDC/FLK14-4 (3) = rosso | |
| Fujitsu40 (A5) = IDC/FLK14-4 (4) = arancione | |
| Fujitsu40 (B4) = IDC/FLK14-4 (5) = giallo | |
| Fujitsu40 (A4) = IDC/FLK14-4 (6) = verde | |
| Fujitsu40 (A3) = IDC/FLK14-4 (8) = viola | |
| Fujitsu40 (B1) = IDC/FLK14-4 (9) = grigio | |
| Fujitsu40 (A1) = IDC/FLK14-4 (10) = bianco |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
| Caratteristica | Valore |
|---|---|
| funzione (EF000030) | PLC-altri apparecchi |
| lunghezza (EF001438) | 10 m |
| adatto per scheda d'ingresso PLC (EF008271) | Sì |
| adatto per scheda d'uscita PLC (EF008272) | Sì |
| adatto per segnali digitali (EF008273) | Sì |
| adatto per segnali analogici (EF008274) | No |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| tipo di collegamento elettrico, lato scatola (EF005524) | altro |
| numero di poli (EF001391) | 40 |
