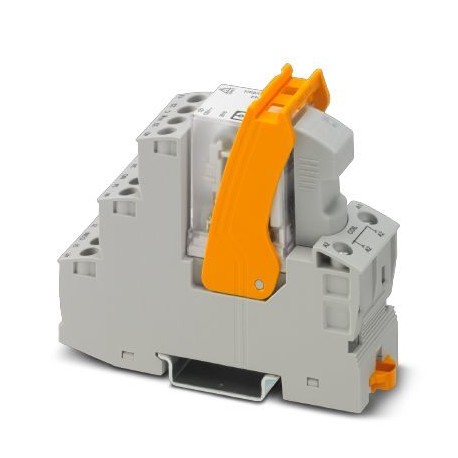

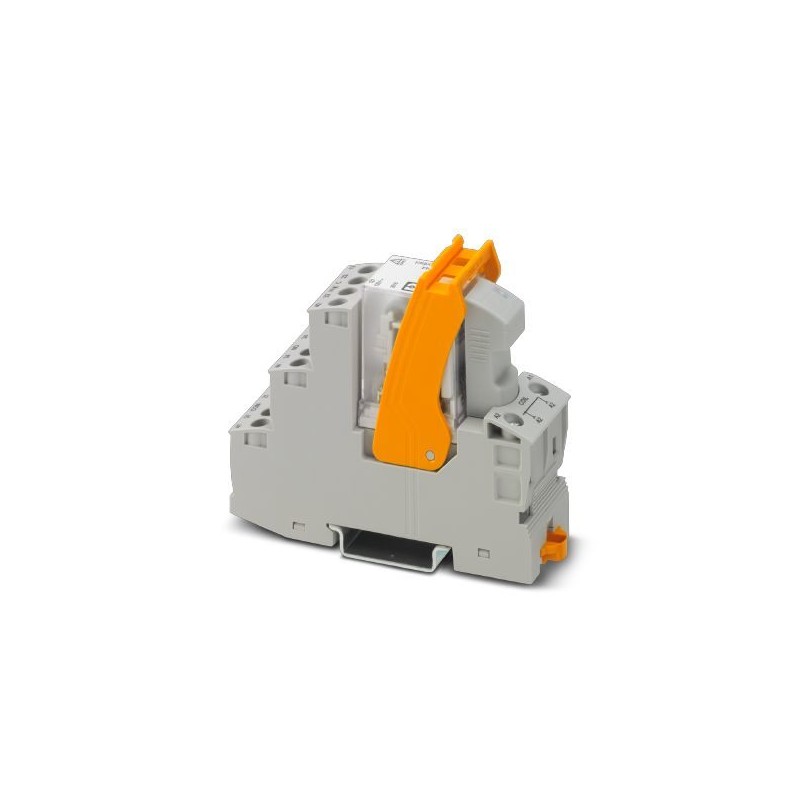

RIF-2-RSC-LV-120AC/4X21/EX 2909846 PHOENIX CONTACT Modulo Relè
RIF-2-RSC-LV-120AC/4X21/EX
2909846
PHOENIX_CONTACT
Modulo Relè
Modulo relè preassemblato composto da: zoccolo relè, modulo funzione inseribile, relè con contatto di potenza e flangia di serraggio omologato secondo ATEX/IECEx (zona 2) e zona Ex classe I, div. 2, Collegamento a vite, 4 contatti inverter, Varistore, Tensione di ingresso: 120 VAC
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni nove cento nove mila otto cento quaranta sei |
|---|---|
| Unità d'imballaggio | 10 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626395494 |
| Peso per Pezzo (escluso imballaggio) | 117.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta quattro mila nove cento |
| Paese di origine | CN (Cina) |
Nota
| L'utilizzo di restrizione | EMC: prodotto di classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 50 °C |
|---|---|
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
Bobina lato
| Tensione nominale UN | 120 V AC |
|---|---|
| Gamma di tensione in ingresso, in riferimento alla UN | vedere il diagramma |
| Frequenza di rete | 50/60 Hz |
| Corrente di ingresso tipica di UN | 13 mA |
| Tempo di risposta tipico | 5 ms 15 ms ... |
| Tipico tempo di rilascio gamma | 5 ms ... 20 ms |
| Tensione bobina | 120 V AC |
| Il circuito di protezione | Varistore |
| Tensione di esercizio display | LED giallo |
Lato contatti
| Tipo di contatto | 4 PDTs |
|---|---|
| Tipo di interruttore di contatto | Singolo contatto |
| Materiale a contatto con il | AgNi |
| Massima tensione di commutazione | 250 V AC/DC |
| Minima tensione di commutazione | 5 V (A 24 mA) |
| Min. corrente di commutazione | 5 mA (a 24 V) |
| Massima corrente di spunto | 16 A (20 ms, contatto N/a) |
| La limitazione di corrente continua | 5 A (vedere diagramma) |
| Potere di interruzione nominale (carico ohmico) max. | 120 W (con 24 V DC) |
| 124 W (con 48 V DC) | |
| 108 W (con 60 V DC) | |
| 52 W (con 110 V DC) | |
| 48 W (con 220 V DC) | |
| 1250 VA (con 250 V AC) | |
| Capacità di commutazione | 2 Un (a 24 V, DC13) |
| 0.22 Un (a 120 V, DC13) | |
| 0.11 Un (a 250 V, DC13) | |
| 1,5 A (24 V, AC15) | |
| 1,5 A (a 120 V, AC15) | |
| 1 A (240 V, AC15) |
Generale
| Tensione di prova avvolgimento relè/contatto relè | 2,5 kVrms(50 Hz, 1 min.) |
|---|---|
| Tensione di prova contatto relè/contatto relè | 2 kVrms(50 Hz, 1 min.) |
| Modalità di funzionamento | 100% fattore di |
| Grado di protezione | IP20 (Relè di base) |
| RT III (Relè) | |
| Durata di vita meccanica | ca. 2x 10Settecicli |
| ATEX | II 3G Ex ce nC IIC T4 Gc |
| UE-certificato di esame di tipo | IBExU17ATEXB014X |
| IECEx | Ex ce nC IIC T4 Gc |
| Certificato IECEx | IECEx IBE 17.0032 X |
| UL, USA/Canada | Classe I, Div. 2, Gruppi A, B, C, D T4 |
| Classe I, Zona 2, Gruppo IIC | |
| Posizione di montaggio | qualsiasi |
| Istruzioni di montaggio | A righe con zero spaziatura |
I dati di connessione di ingresso lato
| Nome connessione | Ingresso lato |
|---|---|
| Metodo di connessione | Collegamento a vite |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore solido | 0,5 mm2 ... 4 mm2 |
| Sezione del conduttore solido (2 conduttori con la stessa sezione trasversale) | 0,5 mm2 ... 2.5 mm2 |
| Sezione conduttore flessibile | 0,5 mm2 ... 4 mm2 |
| 0,5 mm2 ... 4 mm2 (Ghiera con un manicotto di plastica) | |
| Sezione conduttore flessibile (2 conduttori con la stessa sezione trasversale) | 0,5 mm2 ... 2.5 mm2 |
| 0,5 mm2 ... 1,5 mm2 (DOPPIA ghiera con un manicotto di plastica) | |
| Sezione conduttore AWG | 20 ... 10 (solido) |
| 20 ... 12 (flessibile) | |
| Coppia | 0,5 Nm ... 0,6 Nm |
I dati di connessione lato di uscita
| Nome connessione | Lato contatti |
|---|---|
| Metodo di connessione | Collegamento a vite |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore solido | 0,5 mm2 ... 4 mm2 |
| Sezione del conduttore solido (2 conduttori con la stessa sezione trasversale) | 0,5 mm2 ... 2.5 mm2 |
| Sezione conduttore flessibile | 0,5 mm2 ... 4 mm2 |
| 0,5 mm2 ... 4 mm2 (Ghiera con un manicotto di plastica) | |
| Sezione conduttore flessibile (2 conduttori con la stessa sezione trasversale) | 0,5 mm2 ... 2.5 mm2 |
| 0,5 mm2 ... 1,5 mm2 (DOPPIA ghiera con un manicotto di plastica) | |
| Sezione conduttore AWG | 20 ... 10 (solido) |
| 20 ... 12 (flessibile) | |
| Coppia | 0,5 Nm ... 0,6 Nm |
Norme e Regolamenti
| Norme/regolamenti | DIN EN 50178 |
|---|---|
| Tensione nominale di isolamento | 250 V AC |
| Tensione d'impulso | 2,5 kV |
| Isolamento | Isolamento di base |
| Grado di inquinamento | Due |
| Categoria di sovratensione | III |
| Denominazione | Zona Ex |
| Norme/regolamenti | EN/IEC 60079-0 |
| EN/IEC 60079-7 | |
| EN/IEC 60079-15 | |
| Classe di infiammabilità secondo UL 94 | V2 |
| ATEX | II 3G Ex ce nC IIC T4 Gc |
| IECEx | Ex ce nC IIC T4 Gc |
| UL, USA/Canada | Classe I, Div. 2, Gruppi A, B, C, D T4 |
| Classe I, Zona 2, Gruppo IIC |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
|---|---|
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 5.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 5.1Venti sette millioni tre cento settanta un mille sei centoeCl@ss 6.0Venti sette millioni tre cento settanta un mille sei centoeCl@ss 7.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 8.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 9.0Venti sette millioni tre cento settanta un mille sei cento uno
UNSPSC 6.01Trenta millioni due cento undici mila nove cento diciassetteUNSPSC 7.0901Trenta nove millioni cento venti un mille cinque cento sediciUNSPSC 11Trenta nove millioni cento venti un mille cinque cento sediciUNSPSC 12.01Trenta nove millioni cento venti un mille cinque cento sediciUNSPSC 13.2Trenta nove millioni cento venti due mila tre cento trenta quattro
