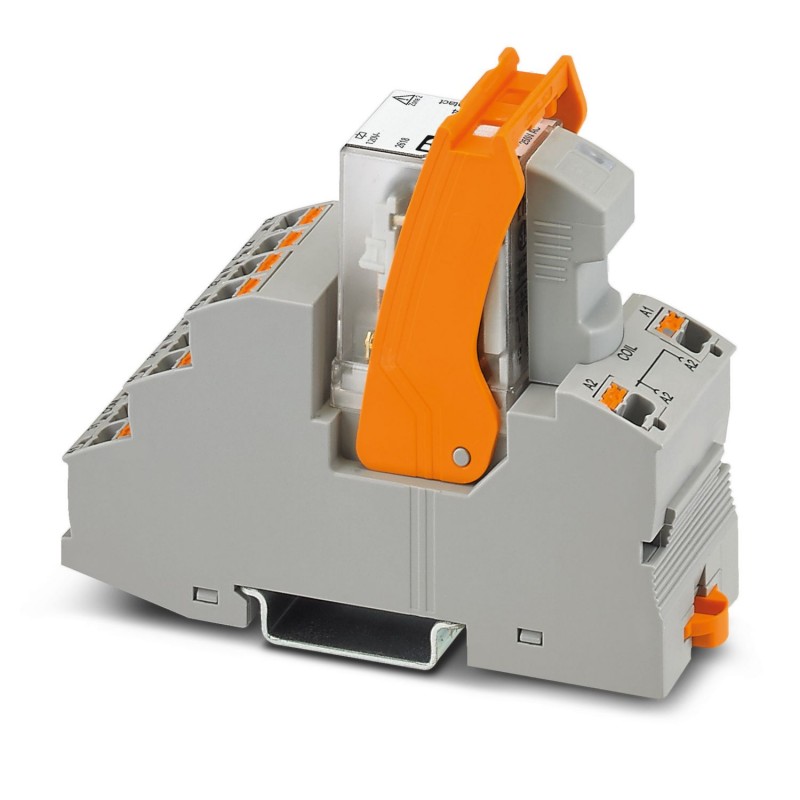

RIF-2-RPT-LV-120AC/4X21/EX 2909740 PHOENIX CONTACT Modulo Relè
RIF-2-RPT-LV-120AC/4X21/EX
2909740
PHOENIX_CONTACT
10
Prodotto su richiesta, non accetta il ritorno.
Modulo Relè
Modulo relè preassemblato composto da: zoccolo relè, modulo funzione inseribile, relè con contatto di potenza e flangia di serraggio omologato secondo ATEX/IECEx (zona 2) e zona Ex classe I, div. 2, Collegamento push-in, 4 contatti inverter, Varistore, Tensione di ingresso: 120 VAC
Modulo relè premontato composto da: base relè, modulo funzionale ad innesto, relè a contatto di potenza e leva di fissaggio, omologati secondo ATEX/IECEx (zona 2) e zona Ex, Classe I, Div. 2, Connessione Push-in, 4 contatti di scambio, Varistore, Tensione d'ingresso: 120 V AC
relè > relè di commutazione
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Limitazione dell'uso | |
| Nota EMC | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
| Tipo di prodotto | Modulo relè |
| Famiglia di prodotti | RIFLINE complete |
| Applicazione | Classe I, Division 2 |
| zone a potenziale rischio di esplosione | |
| Funzionamento | 100 % ED |
| Vita meccanica | ca. 2x 107cicli di manovre |
| Stato di manutenzione dei dati | |
| Data ultima gestione dei dati | 22.08.2024 |
| Revisione articolo | 04 |
| Caratteristiche di isolamento | |
| isolamento | Isolamento di base |
| Categoria di sovratensione | III |
| II (Zona 2) | |
| Grado di inquinamento | 2 |
| Potenza dissipata massima in condizioni nominali | 1,56 W |
| Tensione di prova (Avvolgimento/Contatto) | 2,5 kVeff(50 Hz, 1 min., avvolgimento/contatto) |
| Tensione di prova (Contatto/contatto) | 2 kVeff(50 Hz, 1 min., contatto/contatto) |
| Tensione di isolamento nominale | 250 V AC |
| Tensione impulsiva di dimensionamento | 2,5 kV |
| Lato eccitazione | |
| Tensione d'ingresso nominale UN | 120 V AC |
| Range tensione d'ingresso | 96 V AC ... 144 V AC (20 °C) |
| Range d'ingresso rispetto a UN | vedi diagramma |
| Frequenza di rete | 50/60 Hz |
| Comportamento di commutazione del sistema di azionamento | monostabile |
| Azionamento (polarità) | polarizzato |
| Corrente d'ingresso tipica con UN | 13 mA |
| Tempo di eccitazione tipica | 5 ms ... 15 ms |
| Intervallo tempo di diseccitazione tipico | 5 ms ... 20 ms |
| Tensione bobina | 120 V AC |
| Circuito di protezione | Varistore |
| Indicazione tensione di esercizio | LED giallo |
| Commutazione | |
| Tipo di commutazione del contatto | 4 contatti di scambio |
| Tipo di contatto di commutazione | Contatto semplice |
| Materiale dei contatti | AgNi |
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 5 V (24 mA) |
| Corrente di carico permanente | 5 A (vedi diagramma) |
| Max. corrente d'inserzione | 16 A (20 ms, contatti in chiusura) |
| Min. corrente | 5 mA (24 V) |
| Max. potenza commutabile (carico ohmico) | 120 W (con 24 V DC) |
| 124 W (con 48 V DC) | |
| 108 W (con 60 V DC) | |
| 52 W (con 110 V DC) | |
| 48 W (con 220 V DC) | |
| 1250 VA (con 250 V AC) | |
| Potere di rottura | 2 A (a 24 V, DC13) |
| 0,22 A (a 120 V, DC13) | |
| 0,11 A (a 250 V, DC13) | |
| 1,5 A (con 24 V, AC15) | |
| 1,5 A (con 120 V, AC15) | |
| 1 A (con 240 V, AC15) | |
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Capocorda con collare in plastica) | |
| 0,14 mm² ... 1 mm² (Capocorda montato con collare in plastica, due conduttori su doppio morsetto) | |
| Sezione conduttore AWG | 26 ... 16 (rigido) |
| 26 ... 16 (flessibile) |
| Foro | |
| Diametro | 3,2 mm |
| Larghezza | 31 mm |
| Altezza | 96 mm |
| Profondità | 75 mm |
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V2 (Custodia) |
| Condizioni ambientali | |
| Grado di protezione (Prese relè) | IP20 (Prese relè) |
| Grado di protezione (Relè) | RT III (Relè) |
| Temperatura ambiente (esercizio) | -40 °C ... 50 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| ATEX | |
| Siglatura | II 3G Ex ec nC IIC T4 Gc |
| Certificato | IBExU17ATEXB014X |
| UKCA Ex (UKEX) | |
| Siglatura | II 3G Ex ec nC IIC T4 Gc |
| Certificato | PxcIF21UKEX2909741X |
| IECEx | |
| Siglatura | Ex ec nC IIC T4 Gc |
| Certificato | IECEx IBE 17.0032X |
| UL, USA / Canada | |
| Siglatura | Class I, Div. 2, Groups A, B, C, D T4 |
| Class I, Zone 2, Group IIC | |
| Test dei gas tossici | |
| Siglatura | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Norme/Disposizioni | IEC 60947-5-1 |
| IEC 61508-1 | |
| Zona Ex | |
| Norme/Disposizioni | EN/IEC 60079-0 |
| EN/IEC 60079-7 | |
| EN/IEC 60079-15 | |
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile senza distanza |
| Posizione d'installazione | a scelta |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | altro |
| apparecchio completo con base (EF003359) | Sì |
| con morsetti amovibili (EF003340) | No |
| con indicatore a LED (EF005950) | Sì |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 96 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 96 V |
| tipo di tensione per l'azionamento (EF008242) | AC |
| azionamento, polarità (EF003355) | polarizzato |
| comportamento di commutazione dell'azionamento (EF003356) | monostabile |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 4 |
| tipo di contatto di commutazione (EF003358) | contatto singolo |
| con contatti forzati (EF003357) | No |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del rivestimento di contatto (EF004020) | non trattato |
| corrente nominale (EF000001) | 0.013 A |
| grado di protezione (IP) (EF005474) | IP20 |
| larghezza (EF000008) | 31 mm |
| altezza (EF000040) | 96 mm |
| profondità (EF000049) | 75 mm |
