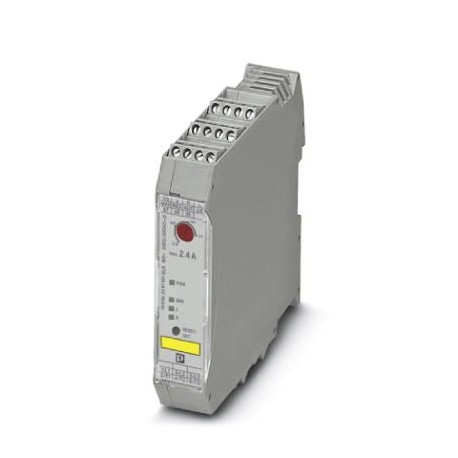

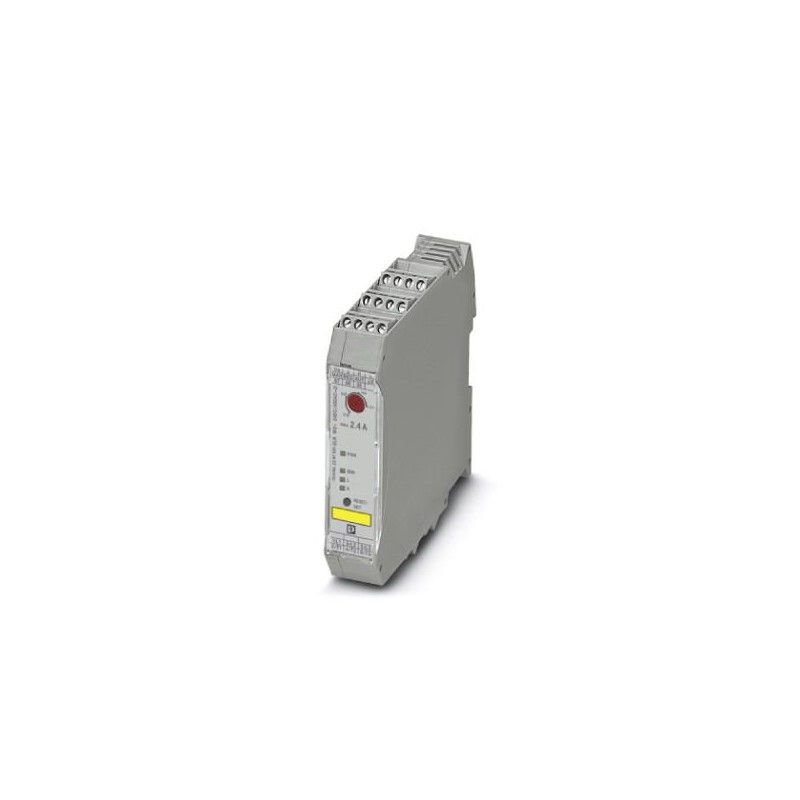

ELR W3- 24DC/500AC- 2I 2297031 PHOENIX CONTACT Relè statico per l'avviamento
ELR W3-24DC/500AC-2I
2297031
PHOENIX_CONTACT
Relè statico per l'avviamento
Contattore Inver. semicon. trifase "4 in 1" con ingresso 24 V DC, corr. Uscita 2 A, arresto di emergenza e funzione di disconnessione. per busta. adatto.
Apparecchi elettrici a bassa tensione > combinazione starter motore
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2297031 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK7412 - |
| Pagina catalogo | Pagina 18 (C_7_2013) |
| GTIN | 4046356167864 |
| Peso per pezzo (confezione esclusa) | 282,700 g |
| Numero tariffa doganale | 85371098 |
| Paese di origine | DE (Germania) |
| Larghezza | 22,5 mm |
|---|---|
| Altezza | 106,6 mm |
| Profondità | 113,7 mm |
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (tenere conto del derating) |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Grado di protezione | IP20 |
Alimentazione delle apparecchiature
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V DC |
|---|---|
| Range di tensione alimentazione di comando | 19,2 V DC ... 30 V DC |
| Corrente di alimentazione, di comando, di dimensionamento IS | 40 mA |
| Nome protezione | Prot. contro le sovratensioni |
| Prot. contro inversione polarità |
Dati d'ingresso
| Denominazione ingresso | Ingresso di controllo destra/sinistra |
|---|---|
| Tensione di lavoro di dimensionamento UC | 24 V DC |
| Intervallo di tensione di attivazione | 19,2 V DC ... 30 V DC |
| Corrente di lavoro di dimensionamento IC | 5 mA |
| Soglia di commutazione | 9,6 V (Segnale "0") |
| 19,2 V (Segnale "1") | |
| Livello di commutazione | < 5 V DC (per ARRESTO DI EMERGENZA) |
| Tempo di accensione tipico | < 35 ms |
| Tempo di disinserzione tipico | < 40 ms |
dati di uscita
| Denominazione uscita | Uscita AC |
|---|---|
| Tens. di esercizio di dimensionam. Ue | 500 V AC |
| Range tensioni di esercizio | 42 V AC ... 550 V AC |
| Corrente di esercizio Ie | 2,4 A (AC-51) |
| 2,4 A (AC-53a) | |
| Frequenza di rete | 50/60 Hz |
| Range della corrente di carico | 180 mA ... 2,4 A (vedere derating) |
| Curva d'intervento a norma IEC 60947-4-2 | Classe 10A |
| Tempo di raffreddamento | 20 min. (per Reset Auto) |
| Corrente di dispersione | 0 mA |
| Tensione residua | < 0,3 V |
| Corrente impulsiva | 100 A (t = 10 ms) |
| Nome protezione | Prot. contro le sovratensioni |
Dati di uscita uscita di allarme
| Denominazione uscita | Uscita di allarme |
|---|---|
| Nota | Messaggio di risposta: contatto di scambio a potenziale zero, contatto di segnale |
| Esecuzione dei contatti | 1 di scambio |
| Capacità di interruzione IEC 60947-5-1 | 3 A (230 V, AC15) |
| 2 A (24 V, DC13) |
Generalità
| Frequenza di commutazione | ≤ 2 Hz (in funzione del carico) |
|---|---|
| Posizione d'installazione | Verticale (guida di supporto orizzontale) |
| Tipo di montaggio | Montaggio su guida |
| Indicazione per il montaggio | affiancabile con distanza = 20 mm |
| Funzionamento | 100 % ED |
| Potenza dissipata massima | 3,3 W |
| Potenza dissipata minima | 1,1 W |
| Indicazione tensione di esercizio | LED verde |
| Segnalazione stato | LED giallo |
| Segnalazione di errore | LED rosso |
| Denominazione collegamento | Circuito di comando |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| Denominazione collegamento | Circuito di carico |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
Dati UL
| SCCR | 100 kA (500 V AC (fusibile 30 A classe CC / 30 A classe J (High-Fault))) |
|---|---|
| 5 kA (500 V AC (fusibile 20 A RK5 (Standard-Fault))) | |
| FLA | 2,4 A (500 V AC) |
| Group installation | 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) |
| 30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded) | |
| Category code | NLDX |
Caratteristiche di isolamento
| Tensione di isolamento nominale | 500 V |
|---|---|
| Tensione impulsiva di dimensionamento | 6 kV |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 2 |
| Denominazione | Caratteristiche di isolamento tra la tensione di ingresso di comando, la tensione di alimentazione di comando e il circuito ausiliario verso il circuito principale |
| isolamento | Separazione sicura (IEC 60947-1/EN 50178) con tensione di esercizio ≤ 300 V AC |
| Isolamento base (IEC 60947-1) con tensione di esercizio ≤ 300 ... 500 V AC | |
| Separazione sicura (EN 50178) con tensione di esercizio 300 ... 500 V AC | |
| Denominazione | Caratteristiche di isolamento tra la tensione di ingresso di comando, la tensione di alimentazione di comando e il circuito ausiliario |
| isolamento | Separazione sicura (IEC 60947-1) con circuito ausiliario ≤ 300 V AC |
| Separazione sicura (EN 50178) con circuito ausiliario ≤ 300 V AC |
Normative e prescrizioni
| Denominazione | Norme / Disposizioni |
|---|---|
| Norme/Disposizioni | DIN EN 50178 |
| EN 60947 | |
| IEC 61508 | |
| ISO 13849 | |
| ATEX | II (2) G [Ex e] [Ex d] [Ex px] |
| II (2) D [Ex t] [Ex p] |
Omologazioni/conformità
| Safety Integrity Level secondo IEC 61508 | ≤ 3 (Disinserimento sicuro) |
|---|---|
| 2 (Protezione motore) | |
| Categoria secondo ISO 13849 | ≤ 3 (Disinserimento sicuro) |
| Performance Level secondo ISO 13849 | ≤ e (Disinserimento sicuro) |
| ATEX | II (2) G [Ex e] [Ex d] [Ex px] |
| II (2) D [Ex t] [Ex p] | |
| Certificato di omologazione UE | PTB 07 ATEX 3145 |
| Certificato UL | NLDX.E228652 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027024002eCl@ss 5.127024000eCl@ss 6.027024000eCl@ss 7.027024002eCl@ss 8.027024002eCl@ss 9.027370905
| Caratteristica | Valore |
|---|---|
| tipo di avviatore motore (EF009598) | starter a inversione |
| con attivatore di corto circuito (EF006691) | No |
| tensione di alimentazione pilota nominale DC (EF003980) | 19.2 V |
| tipo di tensione per l'azionamento (EF008242) | DC |
| corrente d'esercizio nominale Ie (EF001443) | 2.4 A |
| corrente d'esercizio nominale per AC-3, 400 V (EF009602) | 2.4 A |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 0.18 A |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 1 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| protezione da sovraccarico a compensazione termica (EF009604) | No |
| classe di intervento (EF006668) | CLASS 10 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| tipo di raccordo elettrico per circuito corrente ausiliaria/comando (EF006979) | raccordo a vite |
| montaggio su guida portante possibile (EF003972) | Sì |
| numero di punti di comando (EF001372) | 1 |
| adatto per arresto d'emergenza (EF001433) | Sì |
| reset esterno possibile (EF003426) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| larghezza (EF000008) | 22.5 mm |
| altezza (EF000040) | 107 mm |
| profondità (EF000049) | 114 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2297031-ELR W3- 24DC/500AC- 2I | 146 Kbytes |
|
