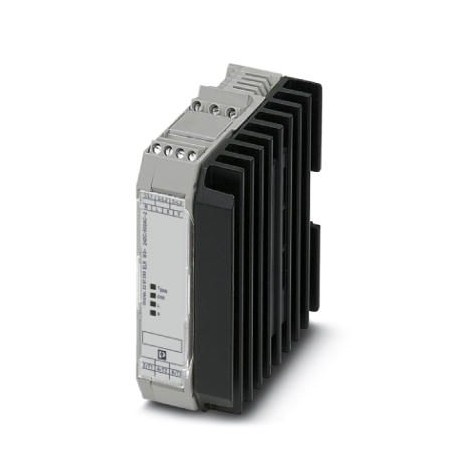

PHOENIX_CONTACT ELR W3-24DC/500AC-2 2297293 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

ELR W3- 24DC/500AC- 2 2297293 PHOENIX CONTACT Relè statico di potenza

Riferimento: ELR W3-24DC/500AC-2

Codice: 2297293

Produttore: PHOENIX_CONTACT

Descrizione:

Relè statico di potenza
Contattore inverter a semiconduttore trifase con ingresso 24 V DC, corrente di uscita 2 A, interruttore a tensione zero, opzionalmente con fusibile termico

Categorie:

  • Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
  • PHOENIX_CONTACT > Relè industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 338,11 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2297293
Pezzi/conf.1 PZ
Sales keyCK7221 -
Pagina catalogoPagina 40 (C_5_2017)
GTIN4046356175654
Peso per pezzo (confezione esclusa)419,800 g
Numero tariffa doganale85364900
Paese di origineDE (Germania)

Larghezza40 mm
Altezza99 mm
Profondità114,5 mm
Temperatura ambiente (esercizio)-25 °C ... 70 °C
Temperatura ambiente (trasporto e stoccaggio)-25 °C ... 70 °C
Grado di protezioneIP20

Dati di ingresso

Denominazione ingressoIngresso di controllo destra/sinistra
Tensione di lavoro di dimensionamento UC24 V DC
Intervallo di tensione di attivazione19,2 V DC ... 30 V DC
Range di tensione riferito a UC0,8 ... 1,25
Corrente di lavoro di dimensionamento IC12,7 mA
Soglia di commutazione9,6 V (Segnale "0")
19,2 V (Segnale "1")
Circuito di protezioneProt. contro inversione polarità Diodo soppressore
Prot. contro le sovratensioni
Segnalazione statoLED giallo
Segnalazione di erroreLED rosso

dati di uscita

Denominazione uscitaUscita AC
Tens. di esercizio di dimensionam. Ue500 V AC
Range tensioni di esercizio48 V AC ... 575 V AC
Range della corrente di carico100 mA ... 2 A (vedere derating)
Corrente di esercizio con AC-512 A
Corrente di esercizio con AC-53a2 A
Corrente di dispersione6 mA
Tensione residua< 1,5 V
Corrente impulsiva200 A (t = 10 ms)
Nome protezionecircuito RCV

Generalità

Tensione di prova ingresso/uscita5 kVeff
Frequenza di commutazionemax. 5 Hz
Posizione d'installazioneVerticale (guida di supporto orizzontale)
Indicazione per il montaggioaffiancabile con distanza = 20 mm
Funzionamento100 % ED
Frequenza d'inversione≤ 10 Hz

Denominazione collegamentoCircuito di comando
CollegamentoConnessione a vite
Lunghezza di spelatura8 mm
FilettaturaM3
Sezione conduttore rigida0,2 mm² ... 2,5 mm²
Sezione conduttore flessibile0,2 mm² ... 2,5 mm²
Sezione conduttore AWG24 ... 14
Denominazione collegamentoCircuito di carico
CollegamentoConnessione a vite
Lunghezza di spelatura8 mm
FilettaturaM3
Sezione conduttore rigida0,2 mm² ... 2,5 mm²
Sezione conduttore flessibile0,2 mm² ... 2,5 mm²
Sezione conduttore AWG24 ... 14

Dati UL

SCCR5 kA (20 A RK5 (standard fault) fuse)

Normative e prescrizioni

DenominazioneNorme / Disposizioni
Norme/DisposizioniDIN EN 50178
EN 60947

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 2297293 Apparecchi elettrici a bassa tensione (EC000066)

Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaDC
Nome caratteristicanumero di contatti di apertura, contatti principali (EF001375)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura, contatti principali (EF001374)
Valore caratteristica0
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicacorrente d'esercizio nominale Ie per AC-1, 400 V (EF001393)
Valore caratteristica2 A
Nome caratteristicacorrente d'esercizio nominale Ie per AC-3, 400 V (EF001392)
Valore caratteristica2 A
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicaadatto per installazione in serie (EF001126)
Valore caratteristicaSì
