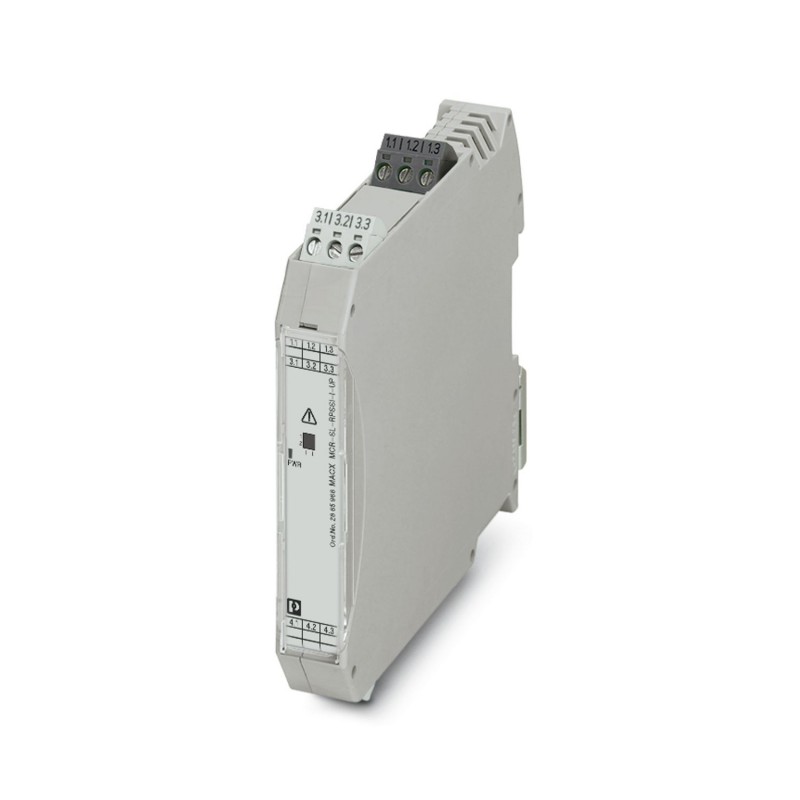

MACX MCR-SL-RPSSI-I-UP 2865968 PHOENIX CONTACT Isolatori galv. alim. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

MACX MCR-SL-RPSSI-I-UP 2865968 PHOENIX CONTACT Isolatori galv. alim.

MACX MCR-SL-RPSSI-I-UP

2865968

PHOENIX_CONTACT

Isolatori galv. alim.

Condizionatore di segnale di potenza per l'alimentazione di trasmettitori a 2 e 3 conduttori con trasparenza HART e ampio campo di potenza, SIL 2 (1oo1)/SIL 3 (1oo2), collegamento a vite

Maggiori dettagli


sensori > amplificatore di isolamento

Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Prezzo totale: $404.79
Prezzo unitario: $404.79
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Dati commerciali

Codice per l'ordinazione2865968
Pezzi/conf.1 PZ
Sales keyCK1111 -
Pagina catalogoPagina 122 (C_5_2017)
GTIN4046356448321
Peso per pezzo (confezione esclusa)150,500 g
Numero tariffa doganale85437090
Paese di origineDE (Germania)

Nota

Limitazione dell'uso1

Dimensioni

Larghezza17,5 mm
Altezza112,5 mm
Profondità114,5 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-20 °C ... 60 °C (Posizione di montaggio a piacere)
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C
Altezza massima≤ 2000 m
Umidità dell'aria consentita (esercizio)10 % ... 95 % (senza condensa)
Immunità ai disturbiEN 61000-6-2

Dati di ingresso

Ingresso segnaleFunzionam. isolat. galvanico di alimentaz.
Segnale d'ingresso, corrente4 mA ... 20 mA
Tensione di aliment. transmitter> 16 V (20 mA)
> 15,3 V (22,5 mA)
Ingresso segnaleFunzionam. isolatore galvanico
Segnale d'ingresso, corrente0 mA ... 20 mA
4 mA ... 20 mA
Caduta di tensione< 3,5 V (in funzionamento isolatore galvanico d'ingresso)

Dati di uscita

Uscita segnaleFunzionam. isolat. galvanico di alimentaz.
Segnale d'uscita, tensione1 V ... 5 V (Resistenza interna, 250 Ω, 0,1%)
configurabile mediante DIP switch
Segnale d'uscita, corrente4 mA ... 20 mA (attivo)
4 mA ... 20 mA (passivo, tensione sorgente esterna 14 V ... 26 V)
Trasmissione1:1 per segnale di ingresso
Carico/carico di uscita uscita di corrente< 600 Ω (20 mA)
< 525 Ω (22,5 mA)
Ripple d'uscita< 20 mVeff
Comportamento in uscita in caso di guasto0 mA (Interruzione linea in ingresso)
≥ 22,5 mA (Cortocircuito linea in ingresso)
Uscita segnaleFunzionam. isolatore galvanico
Segnale d'uscita, tensione0 V ... 5 V (Resistenza interna, 250 Ω, 0,1%)
1 V ... 5 V (Resistenza interna, 250 Ω, 0,1%)
Segnale d'uscita, corrente0 mA ... 20 mA (attivo)
4 mA ... 20 mA (attivo)
0 mA ... 20 mA (passivo, tensione sorgente esterna 14 V ... 26 V)
4 mA ... 20 mA (passivo, tensione sorgente esterna 14 V ... 26 V)
Carico/carico di uscita uscita di corrente< 600 Ω (20 mA)
< 525 Ω (22,5 mA)
Ripple d'uscita< 20 mVeff
Comportamento in uscita in caso di guasto0 mA (Interruzione linea in ingresso)
0 mA (Cortocircuito linea in ingresso)

Alimentazione

DenominazioneFunzionam. isolat. galvanico di alimentaz.
Campo tensioni nominali di alimentazione24 V AC/DC ... 230 V AC/DC (50/60 Hz)
Range tensione di alimentazione19,2 V AC/DC ... 253 V AC/DC (24 V AC/DC ... 230 V AC/DC (-20 % ... +10 %, 50/60 Hz))
Max. corrente assorbita< 75 mA (24 V DC / 20 mA)
Potenza dissipata< 1,6 W (24 V DC / 20 mA)
Potenza assorbita< 1,9 W
DenominazioneFunzionam. isolatore galvanico
Campo tensioni nominali di alimentazione24 V ... 230 V AC/DC (50/60 Hz)
Range tensione di alimentazione19,2 V AC/DC ... 253 V AC/DC (24 V AC/DC ... 230 V AC/DC (-20 % ... +10 %, 50/60 Hz))
Max. corrente assorbita< 45 mA (24 V DC / 20 mA)
Potenza dissipata< 1,1 W (24 V DC / 20 mA)
Potenza assorbita< 1,1 W

Dati di collegamento

Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.14
Lunghezza di spelatura7 mm
FilettaturaM3
CollegamentoConnessione a vite
Coppia min.0,5 Nm
Coppia max.0,6 Nm

Generalità

Numero di canali1
Errore di trasmissione< 0,1 % (del fondo scala)
Errore di trasmissione, tipico< 0,05 % (del fondo scala)
Coefficiente termico massimo< 0,01 %/K
Tempo di risposta (10-90%)< 600 µs (con salto 4 mA ... 20 mA)
Segnalazione statoLED verde (tensione di alimentazione)
Classe di combustibilità a norma UL 94V0
Grado d'inquinamento2
Categoria di sovratensioneII
Compatibilità elettromagneticaConformità alla direttiva EMC
EmissioniEN 61000-6-4
Materiale custodiaPA 6.6-FR
Coloregrigio
DenominazioneIngresso/uscita/alimentazione
Separazione galvanica300 Veff(Tensione d'isolamento nominale (categoria di sovratensione II; grado di inquinamento 2, isolamento sicuro a norma EN 61010-1))
2,5 kV (50 Hz, 1 min., tensione di prova)
ConformitàCE conforme, inoltre norma EN 61326-1
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA / CanadaUL 508 Listed
UL 61010 Listed
Class I, Div. 2, Groups A, B, C, D T4
Classe I, Zona 2, Gruppo IIC T4
SIL2

Comunicazioni dati (bypass)

Funzione HARTsì
ProtocolliHART

Normative e prescrizioni

Compatibilità elettromagneticaConformità alla direttiva EMC
Emissione disturbiEN 61000-6-4
Classe di combustibilità a norma UL 94V0
ConformitàCE conforme, inoltre norma EN 61326-1
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA / CanadaUL 508 Listed
UL 61010 Listed
Class I, Div. 2, Groups A, B, C, D T4
Classe I, Zona 2, Gruppo IIC T4

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche


ETIM for 2865968 Sensori (EC002653)
Caratteristica Valore
tipo di alimentazione elettrica (EF001469) altro
tensione di alimentazione nominale AC (EF007075) 19.2 V
tensione di alimentazione nominale DC (EF007078) 19.2 V
numero di zone d'ingresso -60 mV ... +60 mV (EF006927) 0
numero di zone d'ingresso -100 mV ... +100 mV (EF006912) 0
numero di zone d'ingresso -300 mV ... +300 mV (EF006920) 0
numero di zone d'ingresso -500 mV ... +500 mV (EF006926) 0
numero di zone d'ingresso -1 V ... +1 V (EF006906) 0
numero di zone d'ingresso -2 V ... +2 V (EF006913) 0
numero di zone d'ingresso -2.5 V ... +2.5 V (EF006915) 0
numero di zone d'ingresso -5 V ... +5 V (EF006923) 0
numero di zone d'ingresso -10 V ... +10 V (EF006909) 0
numero di zone d'ingresso -20 V ... +20 V (EF006917) 0
numero di zone d'ingresso 0 mV ... 60 mV (EF006905) 0
numero di zone d'ingresso 0 mV ... 100 mV (EF006893) 0
numero di zone d'ingresso 0 mV ... 200 mV (EF006898) 0
numero di zone d'ingresso 0 mV ... 300 mV (EF006901) 0
numero di zone d'ingresso 0 mV ... 500 mV (EF006904) 0
numero di zone d'ingresso 0 V ... 1 V (EF006890) 0
numero di zone d'ingresso 0 V ... 2 V (EF006894) 0
numero di zone d'ingresso 0 V ... 2.5 V (EF006895) 0
numero di zone d'ingresso 0 V ... 5 V (EF006903) 0
numero di zone d'ingresso 0 V ... 10 V (EF006892) 0
numero di zone d'ingresso 0 V ... 20 V (EF006897) 0
numero di zone d'ingresso 0 V ... 24 V (EF006899) 0
numero di zone d'ingresso 0 V ... 30 V (EF006900) 0
numero di zone d'ingresso 1 V ... 5 V (EF006907) 0
numero di zone d'ingresso 2 V ... 10 V (EF006914) 0
numero di zone d'ingresso +5 V ... -5 V (EF006889) 0
numero di zone d'ingresso +10 V ... -10 V (EF006888) 0
numero di zone d'ingresso 5 V ... 0 V (EF006924) 0
numero di zone d'ingresso 5 V ... 1 V (EF006925) 0
numero di zone d'ingresso 10 V ... 0 V (EF006910) 0
numero di zone d'ingresso 10 V ... 2 V (EF006911) 0
numero di zone d'ingresso 0 mA ... 5 mA (EF006902) 0
numero di zone d'ingresso 0 mA ... 10 mA (EF006891) 0
numero di zone d'ingresso 0 mA ... 20 mA (EF006896) 0
numero di zone d'ingresso 4 mA ... 20 mA (EF006921) 1
numero di zone d'ingresso -5 mA ... +5 mA (EF006922) 0
numero di zone d'ingresso -10 mA ... +10 mA (EF006908) 0
numero di zone d'ingresso -20 mA ... +20 mA (EF006916) 0
numero di zone d'ingresso 20 mA ... 0 mA (EF006918) 0
numero di zone d'ingresso 20 mA ... 4 mA (EF006919) 0
numero di zone d'uscita -60 mV ... +60 mV (EF006880) 0
numero di zone d'uscita -100 mV ... +100 mV (EF006865) 0
numero di zone d'uscita -300 mV ... +300 mV (EF006873) 0
numero di zone d'uscita -500 mV ... +500 mV (EF006879) 0
numero di zone d'uscita -1 V ... +1 V (EF006859) 0
numero di zone d'uscita -2 V ... +2 V (EF006866) 0
numero di zone d'uscita -2.5 V ... +2.5 V (EF006868) 0
numero di zone d'uscita -5 V ... +5 V (EF006876) 0
numero di zone d'uscita -10 V ... +10 V (EF006862) 0
numero di zone d'uscita -20 V ... +20 V (EF006870) 0
numero di zone d'uscita 0 mV ... 60 mV (EF006858) 0
numero di zone d'uscita 0 mV ... 100 mV (EF006846) 0
numero di zone d'uscita 0 mV ... 200 mV (EF006851) 0
numero di zone d'uscita 0 mV ... 300 mV (EF006854) 0
numero di zone d'uscita 0 mV ... 500 mV (EF006857) 0
numero di zone d'uscita 0 V ... 1 V (EF006843) 0
numero di zone d'uscita 0 V ... 2 V (EF006847) 0
numero di zone d'uscita 0 V ... 2.5 V (EF006848) 0
numero di zone d'uscita 0 V ... 5 V (EF006856) 0
numero di zone d'uscita 0 V ... 10 V (EF006845) 0
numero di zone d'uscita 0 V ... 20 V (EF006850) 0
numero di zone d'uscita 0 V ... 24 V (EF006852) 0
numero di zone d'uscita 0 V ... 30 V (EF006853) 0
numero di zone d'uscita 1 V ... 5 V (EF006860) 1
numero di zone d'uscita 2 V ... 10 V (EF006867) 0
numero di zone d'uscita +5 V ... -5 V (EF006842) 0
numero di zone d'uscita +10 V ... -10 V (EF006841) 0
numero di zone d'uscita 5 V ... 0 V (EF006877) 0
numero di zone d'uscita 5 V ... 1 V (EF006878) 0
numero di zone d'uscita 10 V ... 0 V (EF006863) 0
numero di zone d'uscita 10 V ... 2 V (EF006864) 0
numero di zone d'uscita 0 mA ... 5 mA (EF006855) 0
numero di zone d'uscita 0 mA ... 10 mA (EF006844) 0
numero di zone d'uscita 0 mA ... 20 mA (EF006849) 0
numero di zone d'uscita 4 mA ... 20 mA (EF006874) 2
numero di zone d'uscita -5 mA ... +5 mA (EF006875) 0
numero di zone d'uscita -10 mA ... +10 mA (EF006861) 0
numero di zone d'uscita -20 mA ... +20 mA (EF006869) 0
numero di zone d'uscita 20 mA ... 0 mA (EF006871) 0
numero di zone d'uscita 20 mA ... 4 mA (EF006872) 0
numero di canali (EF000259) 1
uscita di segnalazione guasti (EF007499) No
a sicurezza intrinseca secondo EN 60947-5-6 NAMUR (EF007112) No
separazione galvanica tra gli ingressi (EF007224) No
altezza (EF000040) 112.5 mm
larghezza (EF000008) 17.5 mm
profondità (EF000049) 113.7 mm
assorbimento di potenza (EF000346) 1.9 W
carico (EF007096) 600 Ohm
temperatura d'esercizio (EF002393) -40 °C
deriva di temperatura (EF007507) 0.01 %/K
forma dell'apparecchio (EF007276) apparecchio da incasso
tipo di collegamento elettrico (EF003961) raccordo a vite
modo di montaggio (EF000003) fissaggio a scatto guida portante
grado di protezione (IP) (EF005474) IP20

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf 29 Mbytes
PHOENIX CONTACT-2865968-MACX MCR-SL-RPSSI-I-UP 162 Kbytes PHOENIX CONTACT-2865968-MACX MCR-SL-RPSSI-I-UP
