PHOENIX_CONTACTCavi, sensore e attuatoriIBS RBC METER-T 2806286 PHOENIX CONTACT Cavo bus remoto

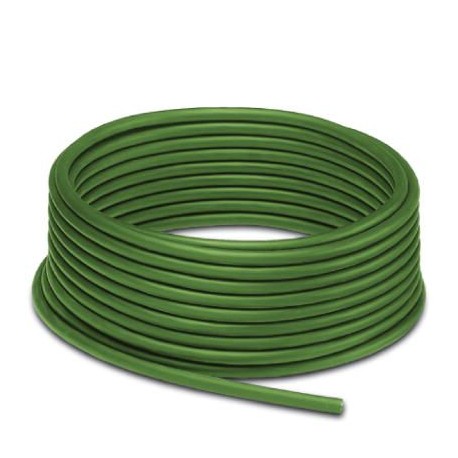

PHOENIX_CONTACT IBS RBC METER-T 2806286 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

IBS RBC METER-T 2806286 PHOENIX CONTACT Cavo bus remoto

Riferimento: IBS RBC METER-T

Codice: 2806286

Produttore: PHOENIX_CONTACT

Prodotto su richiesta, non accetta il ritorno.

Descrizione:

Cavo bus remoto
Per metri, cavo per bus remoto, INTERBUS, schermato, PVC, maggio verde RAL 6017, 6 conduttori (3 x 2 x 0,22 mm²), colore conduttori singoli: verde-giallo, bianco-marrone, grigio-rosa, disposizione fissa

Categorie:

  • cavi/conduttori > cavo dati e comunicazione
  • PHOENIX_CONTACT > Cavi, sensore e attuatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 5,03 €/m

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 4-5 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati commerciali

Codice per l'ordinazione2806286
Pezzi/conf.1 M
Sales keyBF1LEA -
Pagina catalogoPagina 333 (C_8_2013)
GTIN4017918074791
Peso per pezzo (confezione esclusa)70,160 g
Numero tariffa doganale85444993
Paese di origineDE (Germania)

Dati generali

N. poli6
Breve descrizione alternativa del prodottoCavo bus remoto

Cavo

Tipo di segnale/categoriaINTERBUS
Struttura cavo3 x 2 x 0,22 mm²
Sezione conduttore3x 2x 0,22 mm²
Struttura conduttore segnale linea7x 0,20 mm
Colori filogiallo-verde, marrone-bianco, rosa-grigio
Cordatura a coppie2 conduttori a coppia
Cordatura intera3 coppie verso l’anima
Schermaturatreccia di fili in rame
Guaina esterna, coloreverde pallido RAL 6017
Diametro esterno cavo D7 mm
Raggio di piegatura minima, fisso7,5 x D
Raggio di piegatura minima, flessibile15 x D
Guaina esterna, materialePVC
Materiale isolamento filiPE
Materiale conduttoreFilo Cu nudo
Resistenza di isolamento≥ 5 GΩ*km
Resistenza del doppino≤ 186,00 Ω/km
Capacità linea≤ 60 nF/km (a 800 Hz)
Impedenza caratteristica120 Ω ±20 % (fino a 64 kHz)
100 Ω ±15 % (con 1 MHz)
Attenuazione paradiafonica (NEXT)≥ 61 dB (fino a 772 kHz)
≥ 59 dB (con 1 MHz)
≥ 55 dB (con 2 MHz)
≥ 50 dB (con 4 MHz)
≥ 46 dB (con 8 MHz)
≥ 44 dB (con 10 MHz)
≥ 41 dB (con 16 MHz)
≥ 40 dB (con 20 MHz)
Attenuazione≤ 15 dB/km (fino a 256 kHz)
≤ 24 dB/km (fino a 772 kHz)
≤ 27 dB/km (con 1 MHz)
≤ 52 dB/km (con 4 MHz)
≤ 84 dB/km (con 10 MHz)
≤ 112 dB/km (con 16 MHz)
≤ 119 dB/km (con 20 MHz)
Velocità del segnale0,66 c
Resistenza accoppiamento< 250,00 mΩ/m (con 30 MHz)
Tensione nominale cavo250 V (Valore di punta, non per correnti forti)
Tensione di prova filo/filo1500 Veff
Tensione di prova filo/schermatura1000 Veff
Resistenza alla fiammaa norma VDE 0472, Parte 4, tipo di prova B
secondo IEC 60332-1
Temperatura ambiente (esercizio)-30 °C ... 70 °C (cavi, posa fissa)
-5 °C ... 70 °C (cavi, posa mobile)

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 2806286 Cavi/conduttori (EC003249)

Nome caratteristicasuperficie del conduttore (EF010804)
Valore caratteristicaaltro
Nome caratteristicasezione nominale del conduttore (EF000060)
Valore caratteristica0.22 mm²
Nome caratteristicaclasse del conduttore (EF001632)
Valore caratteristicacl. 2 = multifilare
Nome caratteristicanumero di fili (EF001792)
Valore caratteristica6
Nome caratteristicamateriale isolante del conduttore (EF000061)
Valore caratteristicaaltro
Nome caratteristicaspecificazione dell'isolamento dei fili (EF011805)
Valore caratteristicapolietilene (PE)
Nome caratteristicamarcatura filo (EF000067)
Valore caratteristicaaltro
Nome caratteristicaschermatura tramite elemento ritorto (EF001623)
Valore caratteristicaintrecciato
Nome caratteristicaritorcitura (EF003802)
Valore caratteristicaaltro
Nome caratteristicaresistenza alla penetrazione longitudinale dell'acqua nel cavo (EF011011)
Valore caratteristicaNo
Nome caratteristicaresistenza alla penetrazione trasversale dell'acqua nel cavo (EF011012)
Valore caratteristicaNo
Nome caratteristicaadatto per posa nel terreno (EF003689)
Valore caratteristicaNo
Nome caratteristicarivestimento protettivo (EF001691)
Valore caratteristicasenza
Nome caratteristicamateriale del rivestimento (EF001625)
Valore caratteristicacloruro di polivinile (PVC)
Nome caratteristicaspecificazione del materiale di rivestimento (EF011806)
Valore caratteristicaaltro
Nome caratteristicacolore della guaina (EF001618)
Valore caratteristicaaltro
Nome caratteristicasenza fumo secondo IEC 61034-2 (EF003799)
Valore caratteristicaNo
Nome caratteristicaresistente all'olio secondo EN IEC 60811-404 (EF009770)
Valore caratteristicaNo
Nome caratteristicadiametro esterno circa (EF003921)
Valore caratteristica7 mm
Nome caratteristicaraggio di curvatura min. consentito, utilizzo flessibile/libertà di movimento (EF011802)
Valore caratteristica105 mm
Nome caratteristicaraggio di curvatura min. consentito, utilizzo stazionario/posa fissa (EF011803)
Valore caratteristica53 mm
Nome caratteristicatemperatura esterna cavo ammiss., in movimento (EF001685)
Valore caratteristica-5 °C
Nome caratteristicatemperatura esterna cavo ammiss., posa fissa (EF001686)
Valore caratteristica-30 °C
Nome caratteristicacategoria (EF001619)
Valore caratteristicaaltro

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-2806286-IBS RBC METER-T
98 Kbytes
PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT
57 Mbytes
