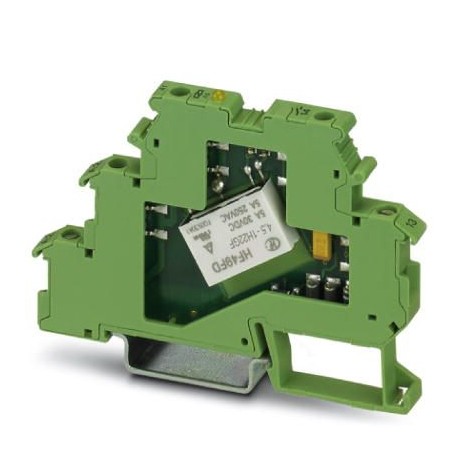

DEK-REL- 5/O/1
2941170
PHOENIX_CONTACT
1
Modulo portarelè
Relè industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2941170 |
---|---|
Pezzi/conf. | 10 PZ |
Sales key | CK6152 - |
Quantità di ordinazione minima | 10 PZ |
Pagina catalogo | Pagina 439 (C_5_2017) |
GTIN | 4017918080327 |
Peso per pezzo (confezione esclusa) | 23,012 g |
Numero tariffa doganale | 85364190 |
Paese di origine | CN (Cina) |
Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
---|
Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Tensione d'ingresso nominale UN | 5 V AC/DC |
---|---|
Range d'ingresso rispetto a UN | 0,9 ... 1,1 |
Corrente d'ingresso tipica con UN | 23 mA |
Tempo di eccitazione tipica | 8 ms |
Tempo di diseccitazione tipico | 15 ms |
Circuito di protezione | Ponte raddrizzatore Ponte raddrizzatore |
Indicazione tensione di esercizio | LED giallo |
Potenza dissipata in condizioni nominali | 0,12 W |
Esecuzione dei contatti | 1 contatto in chiusura (contatto doppio) |
---|---|
Tipo di contatto di commutazione | Contatto doppio |
Materiale dei contatti | AgNi, doratura |
Max. tensione commutabile | 250 V AC |
125 V DC | |
Min. tensione commutabile | 0,1 V |
Min. corrente | 1 mA |
Max. corrente d'inserzione | 5 A |
Corrente di carico permanente | 3 A (5 A a 35 °C con 24 V DC) |
Max. potenza commutabile (carico ohmico) | 72 W (con 24 V DC) |
60 W (con 48 V DC) | |
50 W (con 60 V DC) | |
50 W (con 110 V DC) | |
750 VA (con 250 V AC) | |
120 W (con 24 V DC - fino a 35°) |
Tipo di nota | Nota per l'utilizzo |
---|---|
Nota | Uso dei ponticelli EB 80-DIK... nei morsetti DEK: data la possibile dilatazione (limitata) della custodia DEK dovuta all’assorbimento dell’umidità dell’aria circostante e a un gioco di tolleranza sfavorevole tra un ampio numero di morsetti DEK e il ponticello EB 80-DIK, se si usano ponticelli EB 80-DIK, è consigliabile separarli ogni 10-12 morsetti DEK e inserire invece un ponticello a filo verso il morsetto DEK successivo. |
Tensione di prova avvolgimento relè/contatto relè | 2 kV AC (50 Hz, 1 min) |
Funzionamento | 100 % ED |
Durata meccanica | ca. 2x 107cicli di manovre |
Posizione d'installazione | a scelta |
Indicazione per il montaggio | Affiancabile senza distanza |
Peso netto (SAP) | 23,012 g |
Denominazione collegamento | Lato eccitazione |
---|---|
Collegamento | Connessione a vite |
Lunghezza di spelatura | 8 mm |
Filettatura | M3 |
Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
Sezione conduttore AWG | 24 ... 14 |
Coppia di serraggio | 0,5 Nm |
Denominazione collegamento | Lato contatti |
---|---|
Collegamento | Connessione a vite |
Lunghezza di spelatura | 8 mm |
Filettatura | M3 |
Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
Sezione conduttore AWG | 24 ... 14 |
Coppia di serraggio | 0,5 Nm |
Norme/Disposizioni | IEC 60664 |
---|---|
EN 50178 | |
isolamento | Isolamento di base |
Grado d'inquinamento | 2 |
Categoria di sovratensione | III |
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
---|---|
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes | |
PHOENIX CONTACT-2941170-DEK-REL- 5/O/1 | 109 Kbytes |
