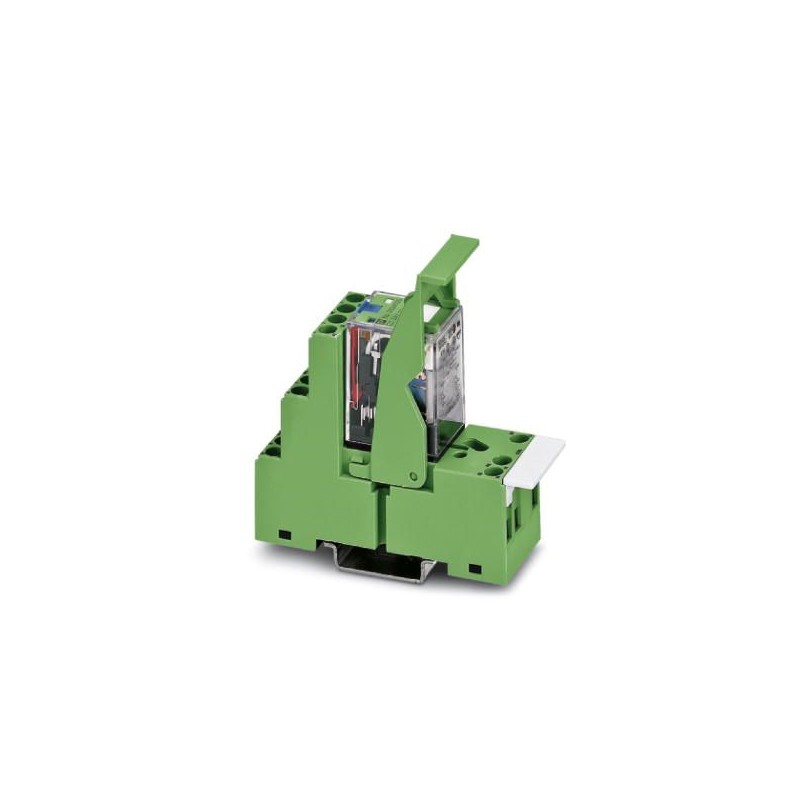

PR2-RSC3-LDP-24DC/4X21AU 2834724 PHOENIX CONTACT Modulo portarelè
PR2-RSC3-LDP-24DC/4X21AU
2834724
PHOENIX_CONTACT
5
Modulo portarelè
Relè industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2834724 |
|---|---|
| Pezzi/conf. | 5 PZ |
| Sales key | CK631H - |
| Quantità di ordinazione minima | 5 PZ |
| Pagina catalogo | Pagina 397 (C_7_2015) |
| GTIN | 4046356044554 |
| Peso per pezzo (confezione esclusa) | 115,270 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | JP (Giappone) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 70 °C |
Lato eccitazione
| Tensione d'ingresso nominale UN | 24 V DC |
|---|---|
| Range d'ingresso rispetto a UN | vedi diagramma |
| Corrente d'ingresso tipica con UN | 38 mA |
| Tempo di eccitazione tipica | 13 ms |
| Tempo di diseccitazione tipico | 14 ms |
| Circuito di protezione | Diodo di smorzamento |
| Indicazione tensione di esercizio | LED verde |
| Potenza dissipata in condizioni nominali | 0,91 W |
Lato contatti
| Esecuzione dei contatti | 4 contatti di scambio |
|---|---|
| Tipo di contatto di commutazione | contatto semplice |
| Materiale dei contatti | AgNi, doratura |
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 1 V |
| Min. corrente | 1 mA |
| Max. corrente d'inserzione | 12 A (15 ms) |
| Corrente di carico permanente | 5 A |
| Max. potenza commutabile (carico ohmico) | 1250 VA (con 250 V AC) |
| 120 W (con 24 V DC) | |
| 110 W (con 48 V DC) | |
| 78 W (con 60 V DC) | |
| 55 W (con 110 V DC) | |
| 77 W (con 220 V DC) |
Generalità
| Tensione di prova avvolgimento relè/contatto relè | 2 kV (50 Hz, 1 min) |
|---|---|
| Tensione di prova contatto relè/contatto relè | 2 kV (50 Hz, 1 min) |
| Funzionamento | 100 % ED |
| Grado di protezione | RT I (Relè) |
| Durata meccanica | 5x 107cicli di manovre |
| Durata, elettrica | vedi diagramma |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Peso netto (SAP) | 115,27 g |
Dati di collegamento lato di ingresso
| Denominazione collegamento | Lato eccitazione |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 7 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Dati di collegamento del lato di uscita
| Denominazione collegamento | Lato contatti |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 7 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Normative e prescrizioni
| Norme/Disposizioni | IEC 60664 |
|---|---|
| EN 50178 | |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Contenuto set
Classifiche
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2834724-PR2-RSC3-LDP-24DC/4X21AU | 147 Kbytes |
|
