PHOENIX_CONTACTRelè industrialiPR2-RSC3-LDP-24DC/2X21 2834643 PHOENIX CONTACT Modulo portarelè

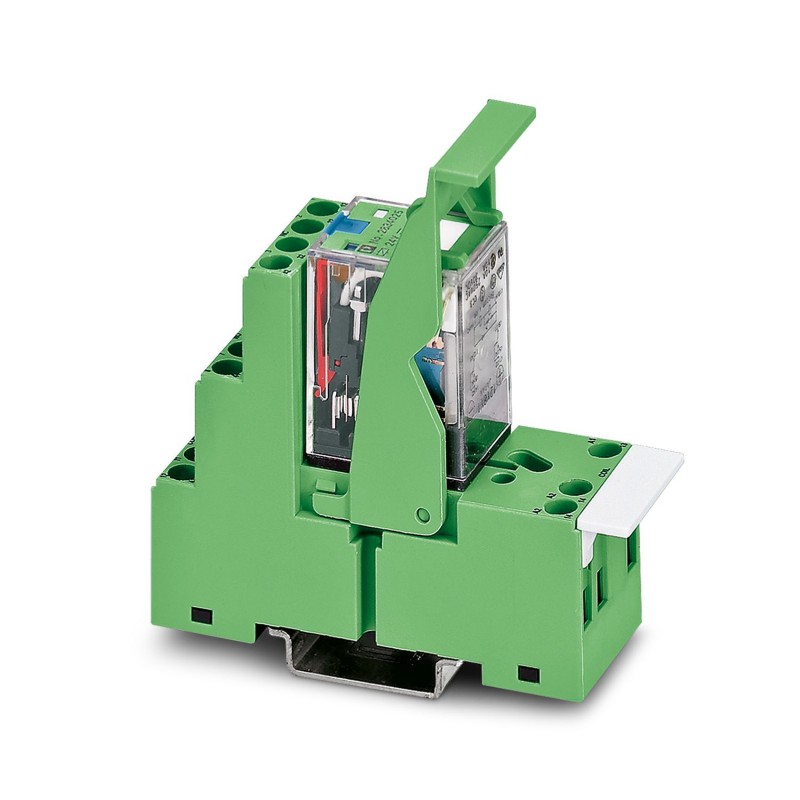

PHOENIX_CONTACT PR2-RSC3-LDP-24DC/2X21 2834643 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

PR2-RSC3-LDP-24DC/2X21 2834643 PHOENIX CONTACT Modulo portarelè

Riferimento: PR2-RSC3-LDP-24DC/2X21

Codice: 2834643

Produttore: PHOENIX_CONTACT

Descrizione:

Modulo portarelè
Moduli relè preassemblati con collegamento a vite, costituiti da: Zoccolo relè, relè industriale con LED integrato, diodo a ruota libera, pulsante manuale a scatto e flangia di serraggio. Tensione di ingresso: 24 V DC, 2 contatti commutati, 10 A

Categorie:

  • PHOENIX_CONTACT > Relè industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2834643
Pezzi/conf.5 PZ
Sales keyCK631A -
Quantità di ordinazione minima5 PZ
Pagina catalogoPagina 396 (C_7_2015)
GTIN4046356044530
Peso per pezzo (confezione esclusa)120,570 g
Numero tariffa doganale85364900
Paese di origineJP (Giappone)

Nota

Limitazione dell'usoEMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download

Dimensioni

Larghezza27 mm
Altezza78,5 mm
Profondità86 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-25 °C ... 60 °C
Temperatura ambiente (trasporto e stoccaggio)-25 °C ... 70 °C

Lato eccitazione

Tensione d'ingresso nominale UN24 V DC
Range d'ingresso rispetto a UNvedi diagramma
Corrente d'ingresso tipica con UN38 mA
Tempo di eccitazione tipica13 ms
Tempo di diseccitazione tipico14 ms
Circuito di protezioneDiodo di smorzamento
Indicazione tensione di esercizioLED verde
Potenza dissipata in condizioni nominali0,91 W

Lato contatti

Esecuzione dei contatti2 contatti di scambio
Tipo di contatto di commutazionecontatto semplice
Materiale dei contattiAg
Max. tensione commutabile250 V AC/DC
Min. tensione commutabile5 V
Min. corrente1 mA
Max. corrente d'inserzione20 A (15 ms)
Corrente di carico permanente10 A
Max. potenza commutabile (carico ohmico)2500 VA (con 250 V AC)
240 W (con 24 V DC)
144 W (con 48 V DC)
108 W (con 60 V DC)
72 W (con 110 V DC)
110 W (con 220 V DC)

Generalità

Tensione di prova avvolgimento relè/contatto relè2 kV (50 Hz, 1 min)
Tensione di prova contatto relè/contatto relè2 kV (50 Hz, 1 min)
Funzionamento100 % ED
Grado di protezioneRT I (Relè)
Durata meccanica5x 107cicli di manovre
Durata, elettricavedi diagramma
Posizione d'installazionea scelta
Indicazione per il montaggioAffiancabile senza distanza
Peso netto (SAP)120,57 g

Dati di collegamento lato di ingresso

Denominazione collegamentoLato eccitazione
CollegamentoConnessione a vite
Lunghezza di spelatura7 mm
FilettaturaM3
Sezione conduttore rigida0,14 mm² ... 2,5 mm²
Sezione conduttore flessibile0,14 mm² ... 2,5 mm²
Sezione conduttore AWG26 ... 14

Dati di collegamento del lato di uscita

Denominazione collegamentoLato contatti
CollegamentoConnessione a vite
Lunghezza di spelatura7 mm
FilettaturaM3
Sezione conduttore rigida0,14 mm² ... 2,5 mm²
Sezione conduttore flessibile0,14 mm² ... 2,5 mm²
Sezione conduttore AWG26 ... 14

Normative e prescrizioni

Norme/DisposizioniIEC 60664
EN 50178
Grado d'inquinamento3
Categoria di sovratensioneII

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Contenuto set

Classifiche

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-2834643-PR2-RSC3-LDP-24DC/2X21
147 Kbytes
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT
28 Mbytes
