Visualizza ingrandito

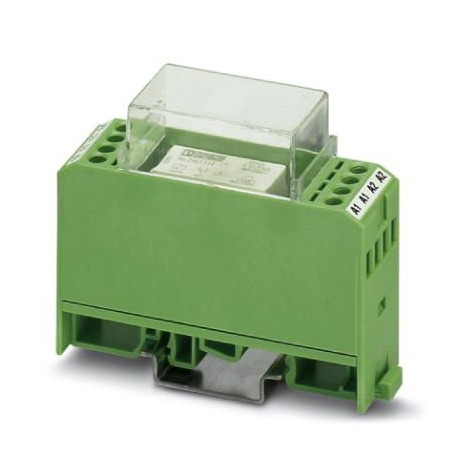

EMG 22-REL/KSR-120/21 2953964 PHOENIX CONTACT Modulo portarelè
EMG 22-REL/KSR-120/21
2953964
PHOENIX_CONTACT
Modulo portarelè
Relè industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2953964 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK6142 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 135 (IF_2011) |
| GTIN | 4017918084691 |
| Peso per pezzo (confezione esclusa) | 7,410 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Lato eccitazione
| Tensione d'ingresso nominale UN | 120 V AC/DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,85 ... 1,06 |
| Corrente d'ingresso tipica con UN | 4 mA |
| Tempo di eccitazione tipica | 8 ms |
| Tempo di diseccitazione tipico | 10 ms |
| Circuito di protezione | Ponte raddrizzatore Ponte raddrizzatore |
| varistore Varistore | |
| Indicazione tensione di esercizio | LED giallo |
| Potenza dissipata in condizioni nominali | 0,48 W |
Lato contatti
| Esecuzione dei contatti | 1 di scambio |
|---|---|
| Tipo di contatto di commutazione | contatto semplice |
| Materiale dei contatti | AgNi |
| Max. tensione commutabile | 250 V AC/DC |
| Max. corrente d'inserzione | 8 A |
| Corrente di carico permanente | 6 A |
| Max. potenza commutabile (carico ohmico) | 144 W (con 24 V DC) |
| 58 W (con 48 V DC) | |
| 48 W (con 60 V DC) | |
| 50 W (con 110 V DC) | |
| 80 W (con 220 V DC) | |
| 1500 VA (con 250 V AC) |
Generalità
| Tensione di prova avvolgimento relè/contatto relè | 5 kVeff (50 Hz, 1 min) |
|---|---|
| Tensione di prova contatto relè/contatto relè | 1 kV AC (50 Hz, 1 min) |
| Funzionamento | 100 % ED |
| Grado di protezione | IP20 |
| Durata meccanica | ca. 5x 107 cicli di manovre |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Peso netto (SAP) | 7,41 g |
Dati di collegamento lato di ingresso
| Denominazione collegamento | Lato eccitazione |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Dati di collegamento del lato di uscita
| Denominazione collegamento | Lato contatti |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Normative e prescrizioni
| Norme/Disposizioni | EN 50178 |
|---|---|
| Tensione di isolamento nominale | 260 V AC |
| Tensione impulsiva di dimensionamento | 4 kV |
| isolamento | Isolamento di base |
| Separazione sicura, isolamento rinforzato e 6 kV fra circuito d'ingresso e circuiti contatti d'uscita | |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
