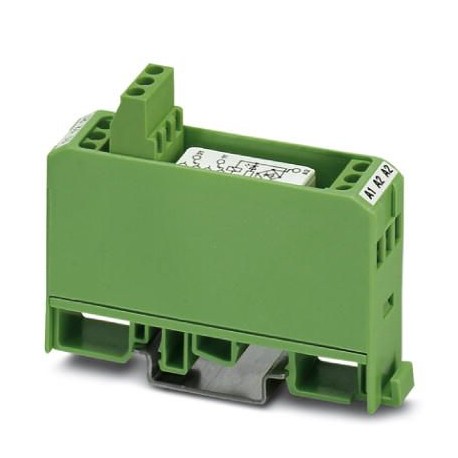

EMG 17-REL/KSR- 24/21-21-LC 2940391 PHOENIX CONTACT Modulo portarelè
EMG 17-REL/KSR-24/21-21-LC
2940391
PHOENIX_CONTACT
Modulo portarelè
Modulo relè, con relè di commutazione mini-saldato, contatto (AgNi): potenze medio-grandi, 2 contatti commutati, tensione di ingresso 24 V AC/DC
relè > relè di commutazione
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2940391 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK6145 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 135 (IF_2011) |
| GTIN | 4017918080068 |
| Peso per pezzo (confezione esclusa) | 56,580 g |
| Numero tariffa doganale | 85364190 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 40 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Lato eccitazione
| Tensione d'ingresso nominale UN | 24 V AC/DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,8 ... 1,1 |
| Corrente d'ingresso tipica con UN | 18 mA |
| Tempo di eccitazione tipica | 8 ms |
| Tempo di diseccitazione tipico | 10 ms |
| Circuito di protezione | Ponte raddrizzatore Ponte raddrizzatore |
| Indicazione tensione di esercizio | LED giallo |
| Potenza dissipata in condizioni nominali | 0,43 W |
Lato contatti
| Esecuzione dei contatti | 2 di scambio |
|---|---|
| Tipo di contatto di commutazione | contatto semplice |
| Materiale dei contatti | AgNi |
| Max. tensione commutabile | 250 V AC/DC |
| Max. corrente d'inserzione | 6 A |
| Corrente di carico permanente | 5 A |
| Max. potenza commutabile (carico ohmico) | 120 W (con 24 V DC) |
| 95 W (con 48 V DC) | |
| 60 W (con 60 V DC) | |
| 40 W (con 110 V DC) | |
| 55 W (con 220 V DC) | |
| 1250 VA (con 250 V AC) |
Generalità
| Tensione di prova avvolgimento relè/contatto relè | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Tensione di prova contatto relè/contatto relè | 1 kV AC (50 Hz, 1 min) |
| Funzionamento | 100 % ED |
| Durata meccanica | ca. 5x 107cicli di manovre |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Peso netto (SAP) | 56,58 g |
Dati di collegamento lato di ingresso
| Denominazione collegamento | Lato eccitazione |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Dati di collegamento del lato di uscita
| Denominazione collegamento | Lato contatti |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| Denominazione | Distanze in aria e superficiali fra i circuiti |
| Norme/Disposizioni | EN 50178 |
| Tensione di isolamento nominale | 260 V AC |
| Tensione impulsiva di dimensionamento | 2,3 kV |
| isolamento | Isolamento di base |
| Separazione sicura, isolamento rinforzato e 6 kV fra circuito d'ingresso e circuiti contatti d'uscita | |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
| Denominazione | Distanze in aria e linee di fuga tra circuito di ingresso e circuito contatti (o circuito contatti in uscita) |
| Norme/Disposizioni | EN 50178 |
| Tensione di isolamento nominale | 260 V AC |
| Tensione impulsiva di dimensionamento | 6 kV |
| isolamento | Separazione sicura, isolamento rinforzato |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | EN 61810-1 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| apparecchio completo con base (EF003359) | Sì |
| con morsetti amovibili (EF003340) | No |
| con indicatore a LED (EF005950) | Sì |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 19.2 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 19.2 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 19.2 V |
| tipo di tensione per l'azionamento (EF008242) | AC/DC |
| azionamento, polarità (EF003355) | polarizzato |
| comportamento di commutazione dell'azionamento (EF003356) | monostabile |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 2 |
| tipo di contatto di commutazione (EF003358) | contatto singolo |
| con contatti forzati (EF003357) | No |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del rivestimento di contatto (EF004020) | non trattato |
| corrente nominale (EF000001) | 0.018 A |
| larghezza (EF000008) | 17.5 mm |
| altezza (EF000040) | 75 mm |
| profondità (EF000049) | 62.5 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2940391-EMG 17-REL/KSR- 24/21-21-LC | 114 Kbytes |
|
