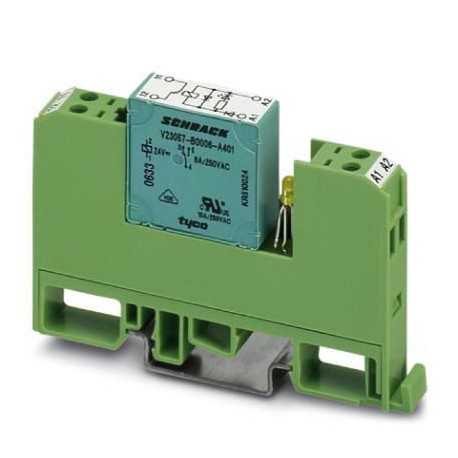

EMG 10-REL/KSR-G 24/ 2-LC 2942111 PHOENIX CONTACT Modulo portarelè
EMG 10-REL/KSR-G 24/ 2-LC
2942111
PHOENIX_CONTACT
10
Modulo portarelè
Modulo relè, con relè di commutazione mini-switching saldato, contatto (AgNi): potenze medio-grandi, 1 contatto chiuso, tensione di ingresso 24 V DC
Modulo a relè, con relè saldato, contatto (AgNi): potenze da medie a grandi, 1 contatto in apertura, tensione d’ingresso 24 V DC
relè > relè di commutazione
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Limitazione dell'uso | |
| Nota EMC | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
| Tipo di prodotto | Modulo relè |
| Famiglia di prodotti | EMG |
| Applicazione | Universale |
| Funzionamento | 100 % ED |
| Vita meccanica | ca. 2x 107cicli di manovre |
| Stato di manutenzione dei dati | |
| Data ultima gestione dei dati | 02.05.2024 |
| Revisione articolo | 13 |
| Caratteristiche di isolamento | |
| isolamento | Isolamento di base |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Potenza dissipata massima in condizioni nominali | 0,5 W |
| Tensione di prova (Avvolgimento/Contatto) | 4 kV AC (50 Hz, 1 min., avvolgimento/contatto) |
| Lato eccitazione | |
| Tensione d'ingresso nominale UN | 24 V DC |
| Range tensione d'ingresso | 19,2 V DC ... 26,4 V DC (20 °C) |
| Comportamento di commutazione del sistema di azionamento | monostabile |
| Azionamento (polarità) | polarizzato |
| Corrente d'ingresso tipica con UN | 21 mA |
| Tempo di eccitazione tipica | 7 ms |
| Tempo di diseccitazione tipico | 11 ms |
| Circuito di protezione | Prot. contro inversione polarità; Diodo contro inv. polarità |
| diodo di smorzamento; Diodo di smorzamento | |
| Indicazione tensione di esercizio | LED giallo |
| Commutazione | |
| Tipo di commutazione del contatto | 1 contatto in apertura |
| Tipo di contatto di commutazione | Contatto semplice |
| Materiale dei contatti | AgNi |
| Max. tensione commutabile | 250 V AC/DC |
| Corrente di carico permanente | 6 A |
| Max. corrente d'inserzione | 8 A |
| Max. potenza commutabile (carico ohmico) | 140 W (con 24 V DC) |
| 60 W (con 48 V DC) | |
| 45 W (con 60 V DC) | |
| 35 W (con 110 V DC) | |
| 55 W (con 220 V DC) | |
| 1500 VA (con 250 V AC) | |
| Lato eccitazione | |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Lato contatti | |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Larghezza | 10,6 mm |
| Altezza | 75 mm |
| Profondità | 53,5 mm |
| Colore | verde (RAL 6021) |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -20 °C ... 40 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 70 °C |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 |
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile senza distanza |
| Posizione d'installazione | a scelta |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| apparecchio completo con base (EF003359) | Sì |
| con morsetti amovibili (EF003340) | No |
| con indicatore a LED (EF005950) | Sì |
| tensione di alimentazione pilota nominale DC (EF003980) | 19.2 V |
| tipo di tensione per l'azionamento (EF008242) | DC |
| azionamento, polarità (EF003355) | polarizzato |
| comportamento di commutazione dell'azionamento (EF003356) | monostabile |
| numero di contatti di riposo (EF008255) | 1 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 0 |
| tipo di contatto di commutazione (EF003358) | contatto singolo |
| con contatti forzati (EF003357) | No |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del rivestimento di contatto (EF004020) | non trattato |
| corrente nominale (EF000001) | 0.021 A |
| larghezza (EF000008) | 10.6 mm |
| altezza (EF000040) | 75 mm |
| profondità (EF000049) | 53.5 mm |
