PHOENIX_CONTACTInterfaceST-REL3-KG230/21/SO46 2832027 PHOENIX CONTACT Spina a relè

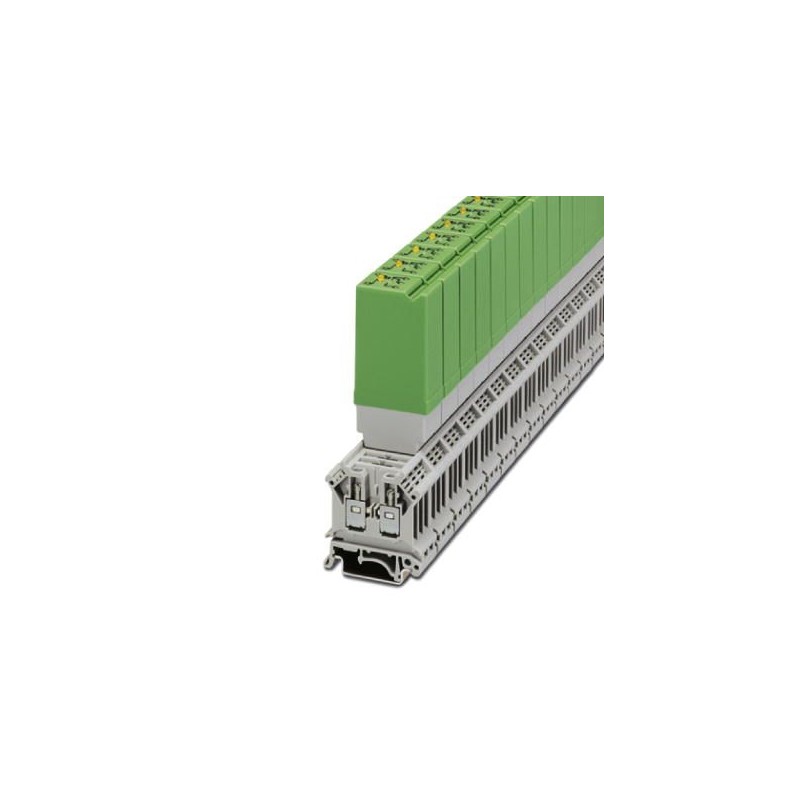

PHOENIX_CONTACT ST-REL3-KG230/21/SO46 2832027 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

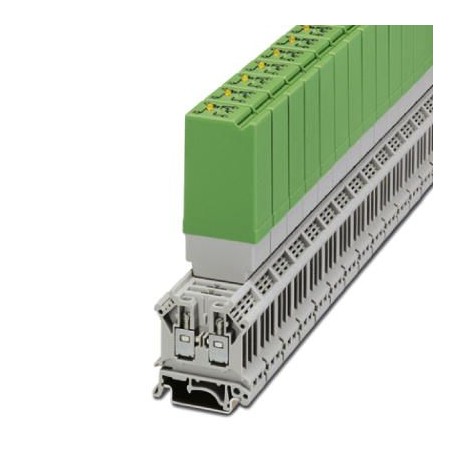

ST-REL3-KG230/21/SO46 2832027 PHOENIX CONTACT Spina a relè

Riferimento: ST-REL3-KG230/21/SO46

Codice: 2832027

Produttore: PHOENIX_CONTACT

Prodotto su richiesta, non accetta il ritorno.

Descrizione:

Spina a relè
Interfaccia di interferenza a innesto sul lato di controllo, con relè di commutazione mini-saldati, contatti (AgNi): potenze medio-grandi, 1 contatto commutato, tensione di ingresso 230 V AC

Categorie:

  • relè > relè di commutazione
  • PHOENIX_CONTACT > Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2832027
Pezzi/conf.10 PZ
Sales keyCK6122 -
Quantità di ordinazione minima10 PZ
Pagina catalogoPagina 444 (C_5_2017)
GTIN4017918078577
Peso per pezzo (confezione esclusa)41,400 g
Numero tariffa doganale85364900
Paese di origineDE (Germania)

Dimensioni

Larghezza20,8 mm
Altezza42,5 mm
Profondità112 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-20 °C ... 50 °C
Temperatura ambiente (trasporto e stoccaggio)-20 °C ... 70 °C

Lato eccitazione

Tensione d'ingresso nominale UN230 V AC
Range d'ingresso rispetto a UN0,9 ... 1,1
Corrente d'ingresso tipica con UN18 mA AC
Tempo di eccitazione tipica10 ms
Tempo di diseccitazione tipico8 ms
Circuito di protezionePonte raddrizzatore Ponte raddrizzatore
Prot. contro le sovratensioni Varistore
elemento RC elemento RC
Indicazione tensione di esercizioLED giallo
Potenza dissipata in condizioni nominali4,14 W

Lato contatti

Esecuzione dei contatti1 di scambio
Tipo di contatto di commutazionecontatto semplice
Materiale dei contattiAgNi
Max. tensione commutabile250 V AC/DC
Max. corrente d'inserzione8 A
Corrente di carico permanente6 A
Max. potenza commutabile (carico ohmico)95 W (con 24 V DC)
50 W (con 48 V DC)
45 W (con 60 V DC)
35 W (con 110 V DC)
55 W (con 220 V DC)
2000 VA (con 250 V AC)

Generalità

Tensione di prova avvolgimento relè/contatto relè2,5 kV AC (50 Hz, 1 min)
Durata meccanicaca. 2x 107cicli di manovre
Posizione d'installazionea scelta
Peso netto (SAP)41,4 g

Normative e prescrizioni

Norme/DisposizioniIEC 60664
EN 50178
isolamentoIsolamento di base
Grado d'inquinamento2
Categoria di sovratensioneIII

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 2832027 Relè (EC001437)

Nome caratteristicaapparecchio completo con base (EF003359)
Valore caratteristicaNo
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaSì
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaSì
Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)
Valore caratteristica207 V
Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)
Valore caratteristica207 V
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaAC
Nome caratteristicaazionamento, polarità (EF003355)
Valore caratteristicapolarizzato
Nome caratteristicacomportamento di commutazione dell'azionamento (EF003356)
Valore caratteristicamonostabile
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica0
Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica1
Nome caratteristicatipo di contatto di commutazione (EF003358)
Valore caratteristicacontatto singolo
Nome caratteristicacon contatti forzati (EF003357)
Valore caratteristicaNo
Nome caratteristicamateriale dell'inserto del contatto (EF008521)
Valore caratteristicaaltro
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicanon trattato
Nome caratteristicacorrente nominale (EF000001)
Valore caratteristica0.018 A
Nome caratteristicalarghezza (EF000008)
Valore caratteristica20.8 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica42.5 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica112 mm
