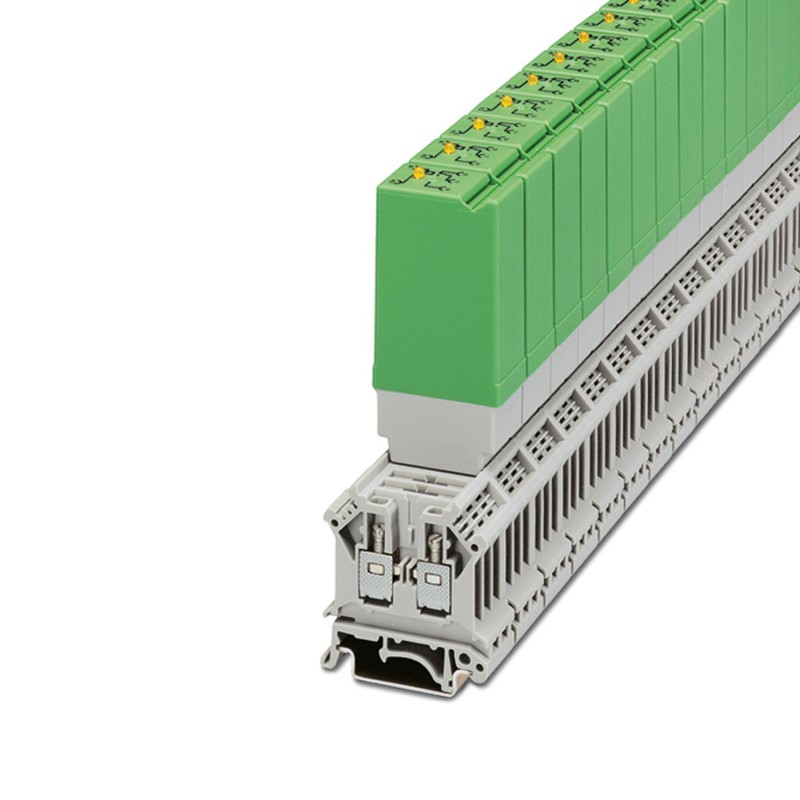

PHOENIX_CONTACT ST-REL3-KG230/21/AU/SO46 2826266 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

ST-REL3-KG230/21/AU/SO46 2826266 PHOENIX CONTACT Spina a relè

Riferimento: ST-REL3-KG230/21/AU/SO46

Codice: 2826266

Produttore: PHOENIX_CONTACT

Prodotto su richiesta, non accetta il ritorno.

Descrizione:

Spina a relè
Interfaccia di interferenza a innesto sul lato di controllo, con relè di commutazione mini-switching saldati, contatti (Au): Piccole potenze, 1 contatto commutato, tensione di ingresso 230 V AC
Interfaccia a relè innestabile con circuito di protezione sul lato di comando, con relè saldati, contatti (Au): piccole potente, 1 contatto di scambio, tensione d’ingresso 230 V AC

Categorie:

  • relè > relè di commutazione
  • PHOENIX_CONTACT > Relè industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 99,44 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 4-5 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici

Caratteristiche articolo
Tipo di prodottoModulo relè
Vita meccanicaca. 2x 107cicli di manovre
Stato di manutenzione dei dati
Data ultima gestione dei dati29.05.2024
Revisione articolo09
Caratteristiche di isolamento
isolamentoIsolamento di base
Categoria di sovratensioneIII
Grado di inquinamento2

Caratteristiche elettriche
Potenza dissipata massima in condizioni nominali4,14 W

Dati di ingresso
Lato eccitazione
Tensione d'ingresso nominale UN230 V AC
Range tensione d'ingresso207 V AC ... 253 V AC (20 °C)
Comportamento di commutazione del sistema di azionamentomonostabile
Azionamento (polarità)polarizzato
Corrente d'ingresso tipica con UN18 mA
Tempo di eccitazione tipica10 ms
Tempo di diseccitazione tipico8 ms
Circuito di protezionePonte raddrizzatore; Ponte raddrizzatore
Prot. contro le sovratensioni; Varistore
Indicazione tensione di eserciziosì

Dati di uscita
Commutazione
Tipo di commutazione del contatto1 contatto deviatore
Tipo di contatto di commutazioneContatto doppio
Materiale dei contattiAgPd60, dorato
Max. tensione commutabile30 V AC
36 V DC
Corrente di carico permanente0,5 A
Max. corrente d'inserzione0,2 A
Max. potenza commutabile (carico ohmico)5 W (con 24 V DC)

Dimensioni
Larghezza20,8 mm
Altezza42,5 mm
Profondità112 mm

Indicazioni materiale
Coloreverde (RAL 6021)

Condizioni ambientali e della vita elettrica
Condizioni ambientali
Temperatura ambiente (esercizio)-20 °C ... 50 °C
Temperatura ambiente (stoccaggio/trasporto)-20 °C ... 70 °C

Normative e prescrizioni
Norme/DisposizioniIEC 60664
EN 50178

Montaggio
Tipo di montaggioMontaggio a innesto
Posizione d'installazionea scelta

ETIM for 2826266 Relè (EC001437)

Nome caratteristicaapparecchio completo con base (EF003359)
Valore caratteristicaNo
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaSì
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaSì
Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)
Valore caratteristica207 V
Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)
Valore caratteristica207 V
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaAC
Nome caratteristicaazionamento, polarità (EF003355)
Valore caratteristicapolarizzato
Nome caratteristicacomportamento di commutazione dell'azionamento (EF003356)
Valore caratteristicamonostabile
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica0
Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica1
Nome caratteristicatipo di contatto di commutazione (EF003358)
Valore caratteristicacontatto doppio
Nome caratteristicacon contatti forzati (EF003357)
Valore caratteristicaNo
Nome caratteristicamateriale dell'inserto del contatto (EF008521)
Valore caratteristicaaltro
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaoro
Nome caratteristicacorrente nominale (EF000001)
Valore caratteristica0.018 A
Nome caratteristicalarghezza (EF000008)
Valore caratteristica20.8 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica42.5 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica112 mm
