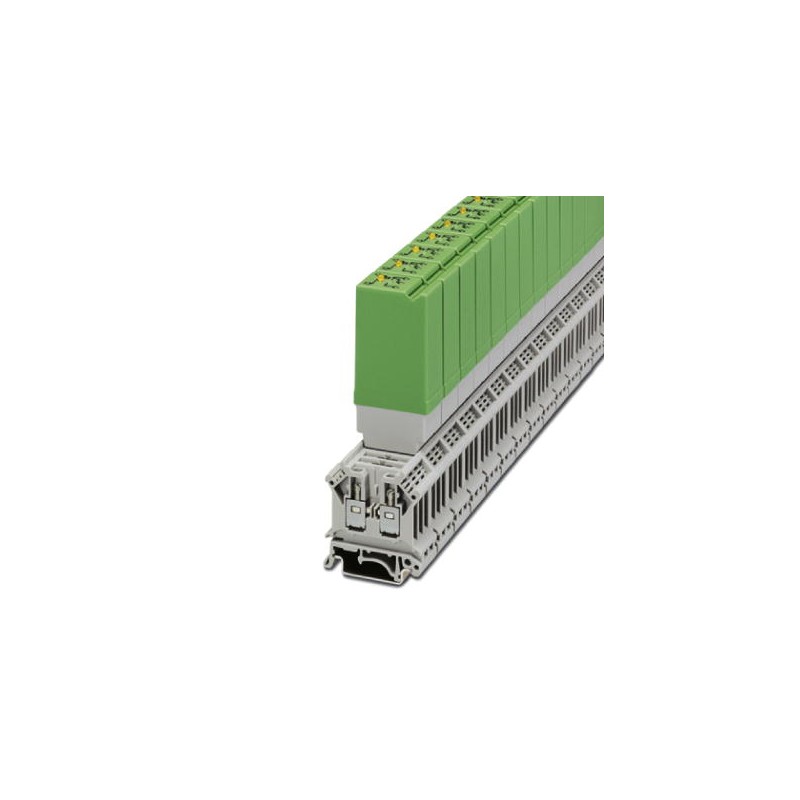

PHOENIX_CONTACT ST-REL3-KG120/21/SO46 2833026 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

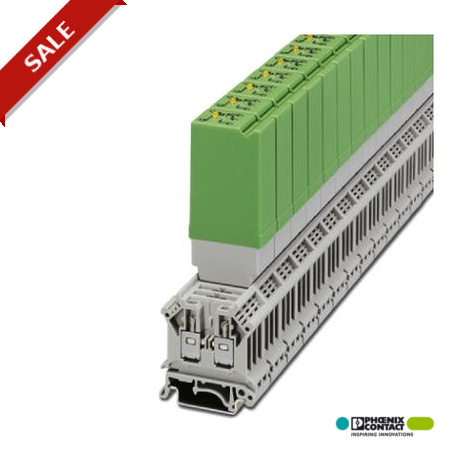

ST-REL3-KG120/21/SO46 2833026 PHOENIX CONTACT Interfaccia a relè ad innesto con circuito di protezione sul l..

Riferimento: ST-REL3-KG120/21/SO46

Codice: 2833026

Produttore: PHOENIX_CONTACT

Descrizione:

Interfaccia a relè ad innesto con circuito di protezione sul lato di comando, con relè saldati, contatti (AgNi): potenze da medie a grandi, 1 contatto di scambio, tensione d'ingresso 120 V AC

Categorie:

  • PHOENIX_CONTACT > Relè industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dimensioni

Larghezza20,8 mm
Altezza42,5 mm
Profondità112 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-20 °C ... 50 °C
Temperatura ambiente (trasporto e stoccaggio)-20 °C ... 70 °C

Lato eccitazione

Tensione d'ingresso nominale UN120 V AC
Range d'ingresso rispetto a UN0,85 ... 1,1
Corrente d'ingresso tipica con UN19 mA
Tempo di eccitazione tipica8 ms
Tempo di diseccitazione tipico11 ms
Circuito di protezioneponte raddrizzatore Ponte raddrizzatore
Prot. contro le sovratensioni Varistore
elemento RC elemento RC
Indicazione tensione di esercizioLED giallo

Lato contatti

Esecuzione dei contatti1 di scambio
Materiale dei contattiAgNi
Max. tensione commutabile250 V AC/DC
Max. corrente d'inserzione8 A
Corrente di carico permanente6 A
Max. potenza commutabile (carico ohmico)95 W (con 24 V DC)
50 W (con 48 V DC)
45 W (con 60 V DC)
35 W (con 110 V DC)
55 W (con 220 V DC)
2000 VA (con 250 V AC)

Generalità

Tensione di prova avvolgimento relè/contatto relè2,5 kV AC (50 Hz, 1 min)
Durata meccanicaCa. 2 x 107cicli di manovre
Norme/DisposizioniIEC 60664
EN 50178
IEC 62103
Tensione impulsiva di dimensionamento / isolamentoisolamento di base
Grado d'inquinamento2
Categoria di sovratensioneIII
Posizione d'installazioneA scelta
