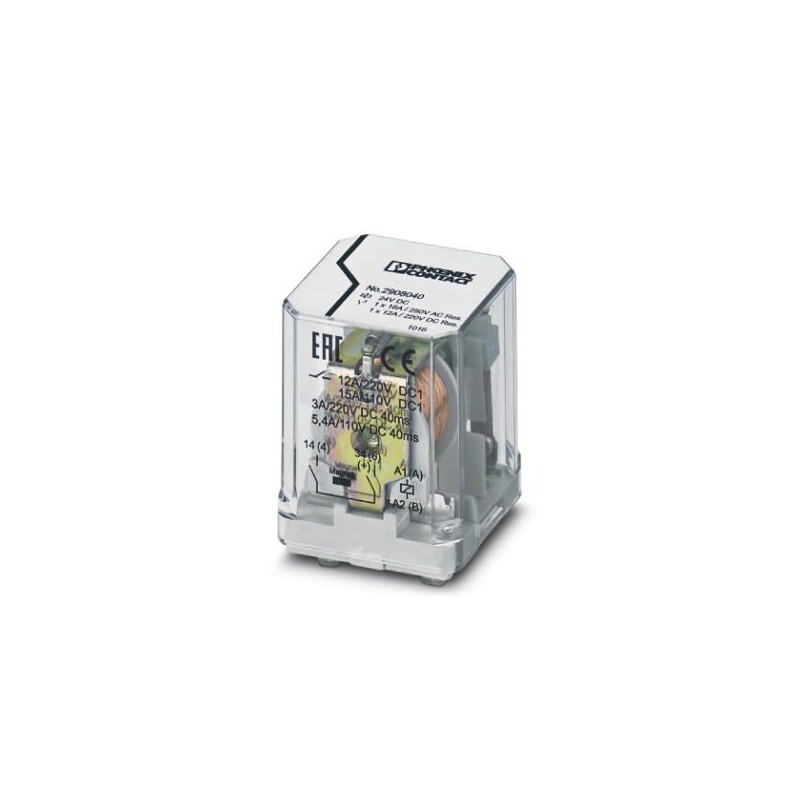

PHOENIX_CONTACT REL-PR1-48DC/1/MB 2908613 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

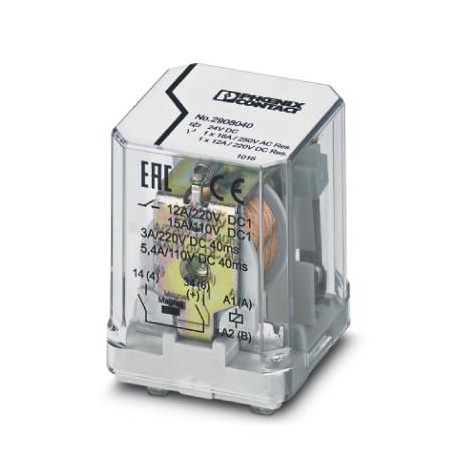

REL-PR1- 48DC/1/MB 2908613 PHOENIX CONTACT Singolo relè

Riferimento: REL-PR1-48DC/1/MB

Codice: 2908613

Produttore: PHOENIX_CONTACT

Descrizione:

Singolo relè
Relè ad alta potenza innestabile con contatti di potenza, speciale per il collegamento di carichi CC elevati, 1 contatto normalmente aperto, magnete di intercettazione, tensione bobina: 48 V CC

Categorie:

  • relè > relè di commutazione
  • PHOENIX_CONTACT > Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Chiave Dati Commerciali

OrderkeyDue millioni nove cento otto mila sei cento tredici
Unità d'imballaggio1 pc
Quantità di ordine minimo10 pc
NotaMade to Order (non restituibili)
GTIN4055626312781
Peso per Pezzo (escluso imballaggio)88.900 g
Personalizzato numero di tariffaOttanta cinque millioni tre cento sessanta quattro mila cento novanta
Paese di originePL (Polonia)

Dimensioni

Larghezza38.6 mm
Altezza36.1 mm
Profondità45,5 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-40 °C ... 70 °C
Temperatura ambiente (stoccaggio/trasporto)-40 °C ... 85 °C

Bobina lato

Tensione nominale UN48 V DC
Tempo di risposta tipico20 ms
Tipico tempo di rilascio15 ms

Lato contatti

Tipo di contatto1 contatto N/a
Tipo di interruttore di contattoSingolo contatto
Materiale a contatto con ilAgNi
Massima tensione di commutazione440 V AC
350 V DC
Minima tensione di commutazione5 V (A 24 mA)
Min. corrente di commutazione5 mA (a 24 V)
Massima corrente di spunto50 A (20 ms)
30 A (4 s)
La limitazione di corrente continua16 Un
Potere di interruzione nominale (carico ohmico) max.384 W (con 24 V DC)
768 W (con 48 V DC)
930 W (con 60 V DC)
1650 W (con 110 V DC)
2640 W (con 220 V DC)
4000 VA (con 250 V AC)
Capacità di commutazione min.120 mW
Capacità di commutazione1 Un (a 220 V, DC13)
1,5 A (240 V, AC15)
Capacità di commutazione secondo IEC 60947-5-11 Un (a 220 V, DC13)
1,5 A (240 V, AC15)

Generale

Tensione di prova avvolgimento relè/contatto relè2,5 kV
Modalità di funzionamento100% fattore di
Grado di protezioneRT
Durata di vita meccanicaca. 2x 10Settecicli
Posizione di montaggioqualsiasi

Norme e Regolamenti

Norme/regolamentiIEC 60664
IEC 61810
Tensione d'impulso4 kV
Grado di inquinamentoTre
Categoria di sovratensioneIII

Ambientale Di Conformità Del Prodotto

Cina RoHSEcologico Il Periodo Di Utilizzo = 50
Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore”

Classificazioni

ETIM for 2908613 Relè (EC001437)

Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a innesto
Nome caratteristicaapparecchio completo con base (EF003359)
Valore caratteristicaNo
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaNo
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicaazionamento, polarità (EF003355)
Valore caratteristicanon polarizzato
Nome caratteristicacomportamento di commutazione dell'azionamento (EF003356)
Valore caratteristicamonostabile
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica1
Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica0
Nome caratteristicatipo di contatto di commutazione (EF003358)
Valore caratteristicacontatto singolo
Nome caratteristicacon contatti forzati (EF003357)
Valore caratteristicaNo
Nome caratteristicamateriale dell'inserto del contatto (EF008521)
Valore caratteristicaaltro
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicanon trattato
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaaltro
Nome caratteristicalarghezza (EF000008)
Valore caratteristica38.6 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica36.1 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica45.5 mm

DATASHEET - PDF
