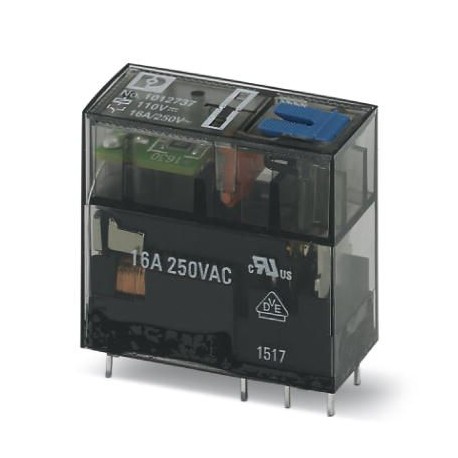

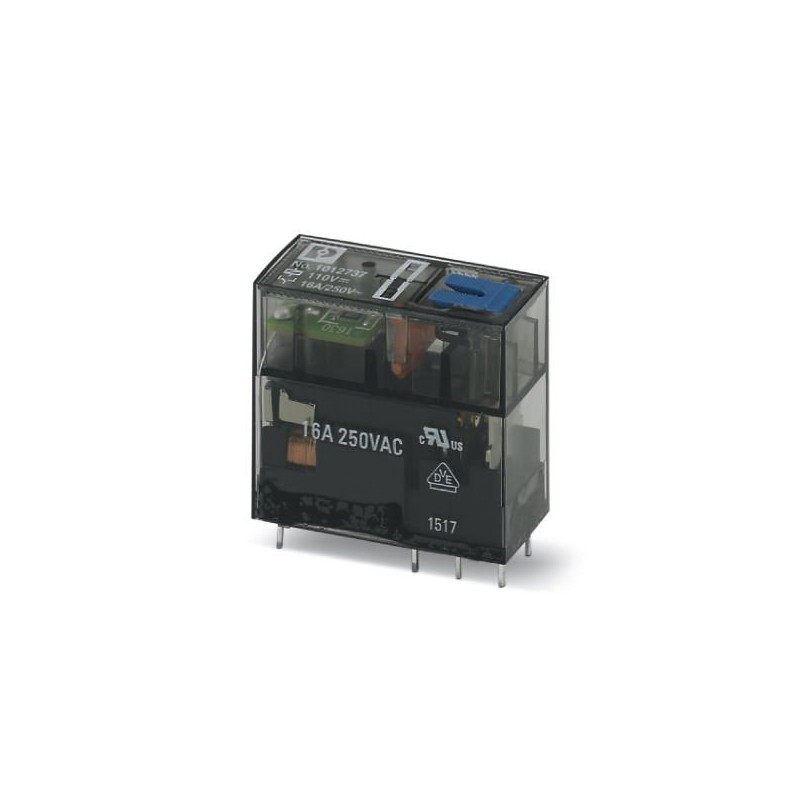

PHOENIX_CONTACT REL-MR-110DC/21HC/MS 1012737 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

REL-MR-110DC/21HC/MS 1012737 PHOENIX CONTACT Singolo relè

Riferimento: REL-MR-110DC/21HC/MS

Codice: 1012737

Produttore: PHOENIX_CONTACT

Descrizione:

Singolo relè
Relè miniaturizzato a innesto, con contatto di potenza, 1 contatto commutato, pulsante di ritegno, indicatore meccanico della posizione di commutazione, LED di stato, diodo a flusso libero, polarità A1+, A2-, tensione di ingresso 110 V DC

Categorie:

  • relè > relè di commutazione
  • PHOENIX_CONTACT > Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Chiave Dati Commerciali

OrderkeyMillione dodici mila sette cento trenta sette
Unità d'imballaggio10 pc
NotaMade to Order (non restituibili)
GTIN4055626490748
Peso per Pezzo (escluso imballaggio)18.600 g
Personalizzato numero di tariffaOttanta cinque millioni tre cento sessanta quattro mila nove cento
Paese di origineDE (Germania)

Dimensioni

Larghezza12,7 mm
Altezza29 mm
Profondità25 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-40 °C ... 70 °C
Temperatura ambiente (stoccaggio/trasporto)-40 °C ... 85 °C

Bobina lato

Tensione nominale UN110 V DC
Gamma di tensione in ingresso, in riferimento alla UNvedere il diagramma
Corrente di ingresso tipica di UN3.6 mA
Tempo di risposta tipico9 ms
Tipico tempo di rilascio6 ms

Lato contatti

Tipo di contatto1 PDT
Tipo di interruttore di contattoSingolo contatto
Materiale a contatto con ilAgNi
Massima tensione di commutazione250 V AC/DC
Minima tensione di commutazione12 V (a 10 mA)
Min. corrente di commutazione10 mA (a 12 V)
Massima corrente di spunto32 A (20 ms)
La limitazione di corrente continua16 Un
Potere di interruzione nominale (carico ohmico) max.4000 VA (con 250 V AC)
Capacità di commutazione secondo IEC 60947-5-12 Un (a 24 V, DC13)
3 (a 24 V, AC15)
3 (a 120 V, AC15)
3 (a 240 V, AC15)
Il carico del motore secondo UL 5081/4 HP, 120 V AC (contatto N/a)
1/2 HP, 240 V CA (N/O contatto)

Generale

Tensione di prova avvolgimento relè/contatto relè5 kV AC (50 Hz, 1 min.)
Durata di vita meccanica5x 10Seicicli

Norme e Regolamenti

Norme/regolamentiEN 61810-1
VDE 0435-201
EN 50178

Ambientale Di Conformità Del Prodotto

Cina RoHSEcologico Il Periodo Di Utilizzo = 50
Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore”

Classificazioni

ETIM for 1012737 Relè (EC001437)

Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaaltro
Nome caratteristicaapparecchio completo con base (EF003359)
Valore caratteristicaNo
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaNo
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica88 V
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaDC
Nome caratteristicaazionamento, polarità (EF003355)
Valore caratteristicanon polarizzato
Nome caratteristicacomportamento di commutazione dell'azionamento (EF003356)
Valore caratteristicamonostabile
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica0
Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica1
Nome caratteristicatipo di contatto di commutazione (EF003358)
Valore caratteristicacontatto singolo
Nome caratteristicacon contatti forzati (EF003357)
Valore caratteristicaNo
Nome caratteristicamateriale dell'inserto del contatto (EF008521)
Valore caratteristicaaltro
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicanon trattato
Nome caratteristicacorrente nominale (EF000001)
Valore caratteristica0.0036 A
Nome caratteristicalarghezza (EF000008)
Valore caratteristica12.7 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica29 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica25 mm
