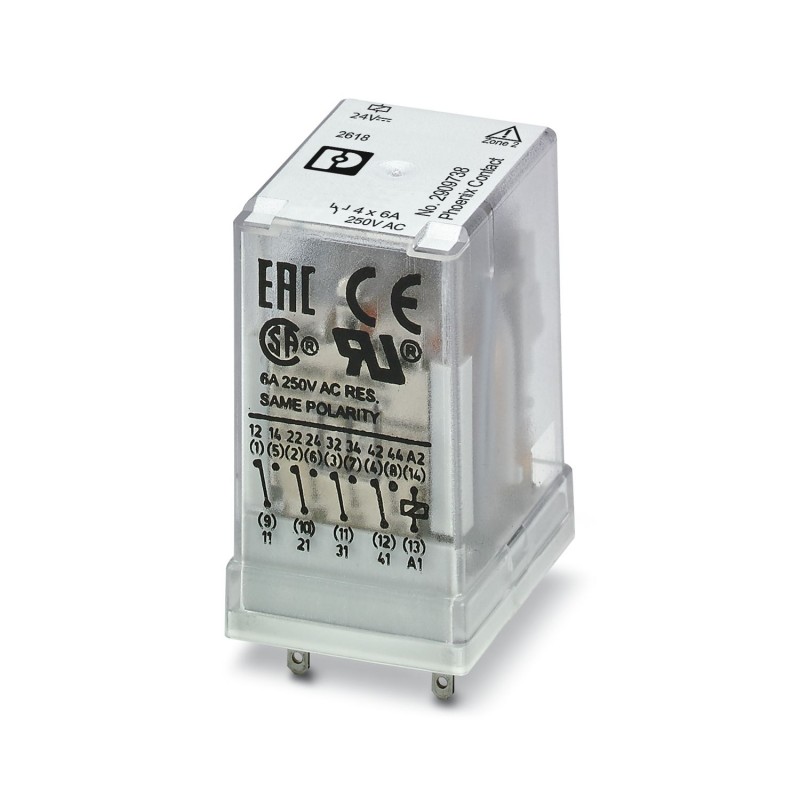

REL-IR4/24DC/4X21/EX 2909738 PHOENIX CONTACT Singolo relè
REL-IR4/24DC/4X21/EX
2909738
PHOENIX_CONTACT
10
Singolo relè
Relè industriale a innesto, RT III sigillato con contatti di potenza, 4 contatti commutati, indicatore di posizione meccanico a commutazione, polarità: nessuna polarità, tensione di ingresso: 24 V DC in combinazione con prese RIF-2.../EX omologate secondo ATEX/IECEx (zona 2) e zona Ex classe I, div. 2.
relè > relè di commutazione
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni nove cento nove mila sette cento trenta otto |
|---|---|
| Unità d'imballaggio | 10 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626379685 |
| Peso per Pezzo (escluso imballaggio) | 35.430 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta quattro mila cento novanta |
| Paese di origine | PL (Polonia) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
Bobina lato
| Tensione nominale UN | 24 V DC |
|---|---|
| Gamma di tensione in ingresso, in riferimento alla UN | vedere il diagramma |
| Corrente di ingresso tipica di UN | 38 mA |
| Tempo di risposta tipico | 13 ms |
| Tipico tempo di rilascio | 3 ms |
| Dissipazione di potenza nominale condizione | 0.91 W |
Lato contatti
| Tipo di contatto | 4 PDTs |
|---|---|
| Tipo di interruttore di contatto | Singolo contatto |
| Materiale a contatto con il | AgNi |
| Massima tensione di commutazione | 250 V AC/DC |
| Minima tensione di commutazione | 5 V (A 24 mA) |
| Min. corrente di commutazione | 5 mA (a 24 V) |
| Massima corrente di spunto | 16 A (20 ms, contatto N/a) |
| 12 (4 s, 4 N/O contatti) | |
| La limitazione di corrente continua | 6 Un |
| Potere di interruzione nominale (carico ohmico) max. | 144 W (con 24 V DC) |
| 124 W (con 48 V DC) | |
| 108 W (con 60 V DC) | |
| 52 W (con 110 V DC) | |
| 48 W (con 220 V DC) | |
| 1500 VA (con 250 V AC) | |
| Capacità di commutazione min. | 0,12 W |
| Capacità di commutazione | 2 Un (a 24 V, DC13) |
| 1 Un (a 230 V, AC15) | |
| Capacità di commutazione secondo IEC 60947-5-1 | 2 Un (a 24 V, DC13) |
| 1 Un (a 230 V, AC15) | |
| Il carico del motore secondo UL 508 | 1/3 HP, 240 V AC |
Generale
| Tensione di prova avvolgimento relè/contatto relè | 2,5 kVrms(50 Hz, 1 min.) |
|---|---|
| Tensione di prova PDT/PDT | 2,5 kVrms(50 Hz, 1 min.) |
| Modalità di funzionamento | 100% fattore di |
| Grado di protezione | RT III |
| Durata di vita meccanica | 1x 10Settecicli, circa |
| Posizione di montaggio | qualsiasi |
Norme e Regolamenti
| Norme/regolamenti | IEC 60664 |
|---|---|
| IEC 61810 | |
| Tensione nominale di isolamento | 250 V AC |
| Tensione d'impulso | 2,5 kV |
| Isolamento | Isolamento di base |
| Grado di inquinamento | Due |
| Categoria di sovratensione | II |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
|---|---|
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 5.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 5.1Venti sette millioni tre cento settanta un mille sei centoeCl@ss 6.0Venti sette millioni tre cento settanta un mille sei centoeCl@ss 7.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 8.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 9.0Venti sette millioni tre cento settanta un mille sei cento uno
UNSPSC 6.01Trenta millioni due cento undici mila nove cento sediciUNSPSC 7.0901Trenta nove millioni cento venti un mille cinque cento quindiciUNSPSC 11Trenta nove millioni cento venti un mille cinque cento quindiciUNSPSC 12.01Trenta nove millioni cento venti un mille cinque cento quindiciUNSPSC 13.2Trenta nove millioni cento venti due mila tre cento trenta quattro
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | raccordo a innesto |
| apparecchio completo con base (EF003359) | No |
| con morsetti amovibili (EF003340) | No |
| con indicatore a LED (EF005950) | No |
| tensione di alimentazione pilota nominale DC (EF003980) | 18.7 V |
| tipo di tensione per l'azionamento (EF008242) | DC |
| azionamento, polarità (EF003355) | non polarizzato |
| comportamento di commutazione dell'azionamento (EF003356) | monostabile |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 4 |
| tipo di contatto di commutazione (EF003358) | contatto singolo |
| con contatti forzati (EF003357) | No |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del rivestimento di contatto (EF004020) | non trattato |
| corrente nominale (EF000001) | 0.038 A |
| grado di protezione (IP) (EF005474) | altro |
| larghezza (EF000008) | 21.2 mm |
| altezza (EF000040) | 27.5 mm |
| profondità (EF000049) | 35.6 mm |
