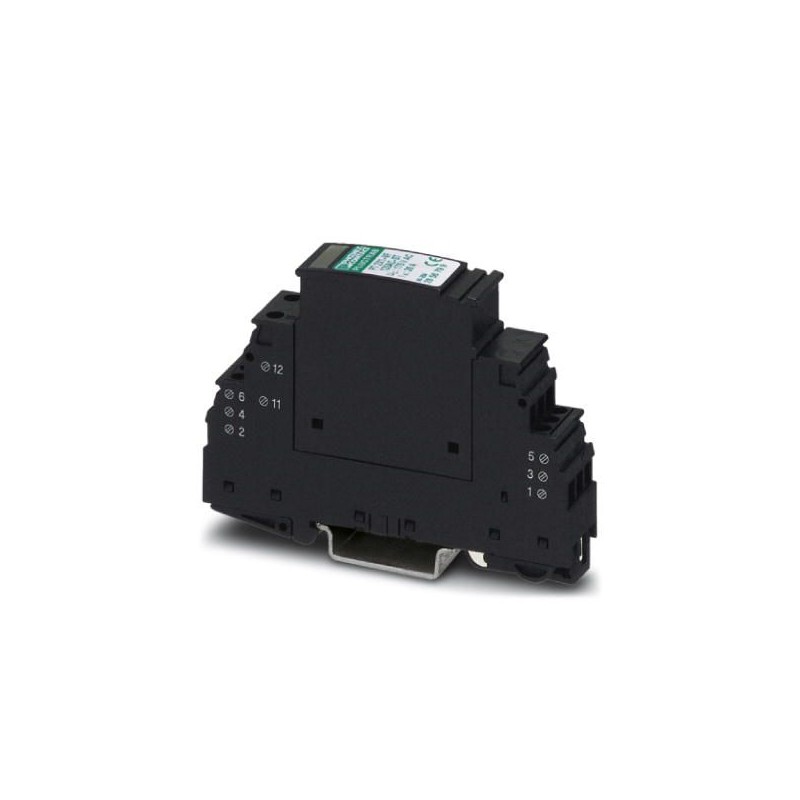

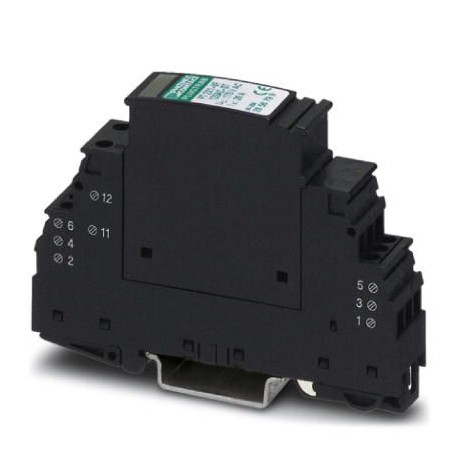

PT 2X1-VF-120AC 2859327 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
PT 2X1-VF-120AC
2859327
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2859327 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL2111 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 114 (C_4_2017) |
| GTIN | 4017918974565 |
| Peso per pezzo (confezione esclusa) | 62,140 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 44,8 mm |
|---|---|
| Larghezza | 17,5 mm |
| Profondità | 51,7 mm |
| Unità del passo | 1 TE |
| Altezza modulo completo | 90 mm |
| Larghezza modulo completo | 17,7 mm |
| Profondità modulo completo | 65,5 mm |
Generalità
| Materiale custodia | PA 6.6 |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | nero |
| Norme per distanze in aria e superficiali | IEC 60664-1 |
| DIN VDE 0110-1 | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 2 |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Tipo | Modulo guida bicomponente a innesto |
| N. poli | 2 |
| Direzione di azione | Line-Line & Line-Earth Ground |
| Scaricatore testabile con CHECKMASTER da versione software: | da rev. soft. 2.13 |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| Tensione nominale UN | 120 V AC |
| Massima tensione permanente UC | 175 V AC |
| Corrente di dimensionamento | 6 A |
| Corrente attiva di esercizio ICa UC | ≤ 2 µA |
| Corrente conduttori di terra IPE | ≤ 4 µA |
| Corrente nominale dispersa In(8/20)µs | 3 kA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 3 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs | 300 A |
| Corrente dispersa Itotal(8/20) µs | 8 kA |
| Corrente dispersa Imax(8/20) µs max. | 8 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 40 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 800 V |
| Tensione residua con In(conduttore-terra) | ≤ 600 V |
| Tensione residua con Ian (10/1000) µs (conduttore-terra) | ≤ 360 V |
| Assorbimento di energia | 85 J |
| Livello di protezione Up | ≤ 1 kV (C2 - 2 kA) |
| Livello di protezione Up(conduttore-conduttore) | |
| Livello di protezione Up(conduttore-terra) | ≤ 900 V (C1 - 500 A) |
| ≤ 950 V (C2 - 1 kA) | |
| ≤ 1 kV (C3 - 25 A) | |
| ≤ 1,1 kV (Iimp-300 A) | |
| Tempo di risposta tA | ≤ 100 ns |
| Capacità | tip. 3 pF |
| Resistenza in serie | 0 Ω |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Prefusibile necessario massimo | 6 A (ad es. D01 gL/gG) |
| Resistenza corrente impulsiva (conduttore-terra) | C1 - 1 kV/500 A |
| C2 - 4 kV / 2 kA | |
| C3 - 25 A |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Tipo di collegamento IN | Morsetti a vite |
| Tipo di collegamento OUT | Morsetti a vite |
| Filettatura | M3 |
| Coppia di serraggio | 0,8 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Contatto FM
| Funzione di inserzione | Contat. apert. |
|---|---|
| Tensione d'esercizio massima ImaxAC | 120 V AC |
| Corrente d'esercizio massima Imax | 3 A |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2859327-PT 2X1-VF-120AC | 120 Kbytes |
|
