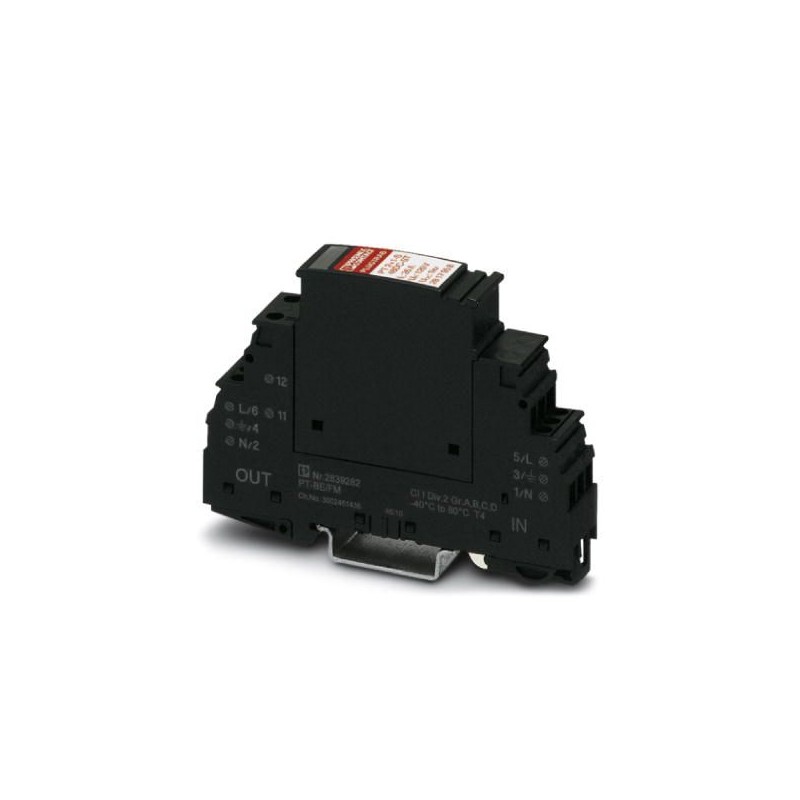

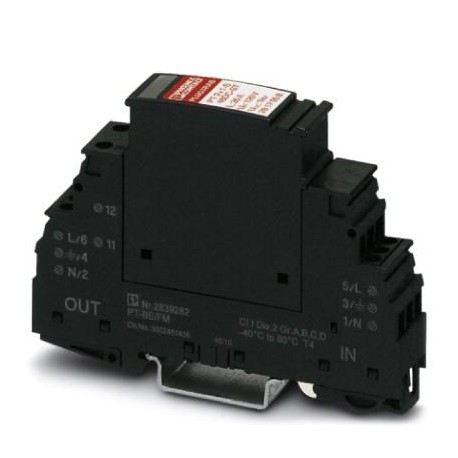

PT 2+1-S-48DC/FM 2817958 PHOENIX CONTACT Dispositivo protez. contro le sovratensioni tipo 3
PT 2+1-S-48DC/FM
2817958
PHOENIX_CONTACT
Dispositivo protez. contro le sovratensioni tipo 3
Scaricatore di sovratensione per montaggio su guida come dispositivo di protezione per apparecchiature terminali, segnale di guasto sul connettore e contatto di avvertimento sull'elemento base a innesto in due pezzi. Esecuzione: 48 V CC
messa a terra, protezione da fulmini e sovratensioni > Dispositivo di protezione contro le sovratensioni per apparecchiature
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2817958 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL1411 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 72 (C_4_2017) |
| GTIN | 4017918574987 |
| Peso per pezzo (confezione esclusa) | 63,465 g |
| Numero tariffa doganale | 85363090 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 90 mm |
|---|---|
| Larghezza | 17,7 mm |
| Profondità | 65,5 mm (Con guida DIN da 7,5 mm) |
| Unità del passo | 1 TE |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
Generalità
| Tipo EN | T3 |
|---|---|
| Numero di porte | One |
| Dispositivi di protezione | L-N |
| L-PE | |
| N-PE | |
| (L+) - (L-) | |
| (L+/L-) - PE | |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Colore | nero intenso RAL 9005 |
| Materiale custodia | PA 6.6 |
| Grado d'inquinamento | 2 |
| Classe di combustibilità a norma UL 94 | V-0 |
| Tipo | Modulo guida bicomponente a innesto |
| Segnalazione protezione contro le sovratensioni guasta | ottico, contatto FM |
Circuito di protezione
| Tensione nominale UN | 48 V DC |
|---|---|
| Massima tensione permanente UC | 60 V DC |
| Corrente di carico nom. IL | 26 A (30 °C) |
| Corrente conduttori di terra IPE | ≤ 10 µA |
| Corrente nominale dispersa In(8/20)µs | 500 A |
| Impulso combinato UOC | 1 kV (2 Ω) |
| 6 kV (12 Ω) | |
| Livello di protezione Up | ≤ 120 V |
| Tempo di eccitazione tA(L-N) | ≤ 1 ns |
| Tempo di eccitazione tA(L-PE) | ≤ 1 ns |
| Resistenza ai corto circuiti ISCCR | 200 A (Senza prefusibile con Uc) |
| Prefusibile massimo per cablaggio standard | 50 A (gG) |
| Prefusibile massimo per cablaggio di tipo passante | 25 A (gG) |
Indicazione/segnalazione a distanza
| Funzione di inserzione | Contat. apert. |
|---|---|
| Tensione di esercizio | 7 V DC ... 70 V DC (open collector) |
| Corrente d'esercizio | 5 mA DC ... 15 mA (open collector) |
| Collegamento | Connessione a vite |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Filettatura | M3 |
| Coppia di serraggio | 0,8 Nm |
| Lunghezza di spelatura | 8 mm |
Dati di connessione
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Filettatura | M3 |
| Coppia di serraggio | 0,8 Nm |
| Lunghezza di spelatura | 8 mm |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130806eCl@ss 8.027130806eCl@ss 9.027130806
| Caratteristica | Valore |
|---|---|
| tensione permanente AC max. (EF004198) | 60 V |
| livello di protezione L-N (EF004236) | 0.12 kV |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| sezione max. del conduttore rigido (uni-/multifilare) (EF008827) | 4 mm² |
| sezione max. del conduttore flessibile (a filo sottile) (EF008828) | 2.5 mm² |
| con contatto telecomunicazioni (EF000422) | Sì |
| segnalazione nell'apparecchio (EF004241) | ottico |
| classe di prova tipo 3 (EF004231) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2817958-PT 2+1-S-48DC/FM | 152 Kbytes |
|
