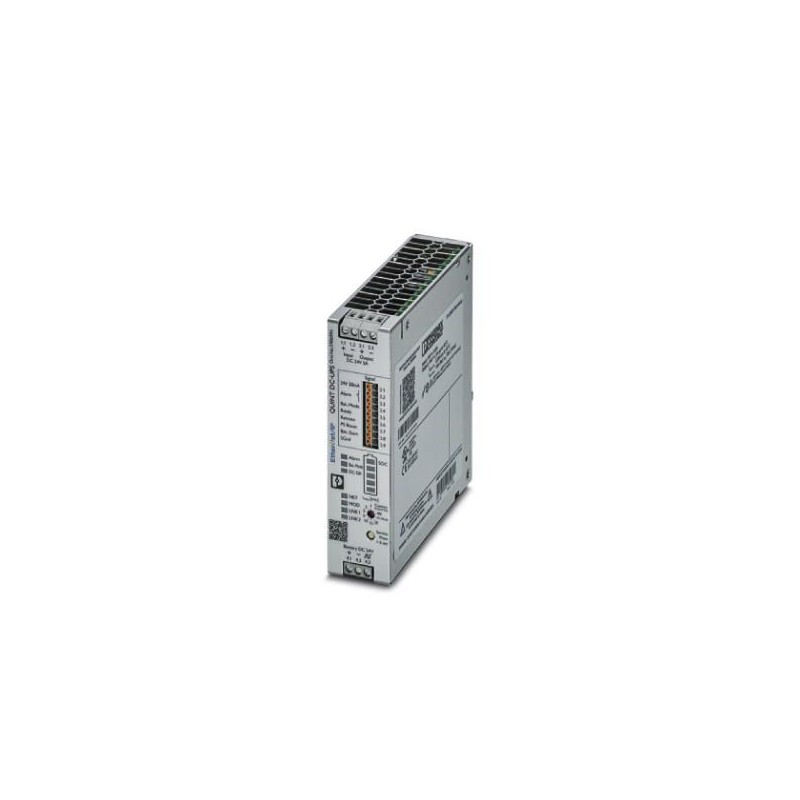

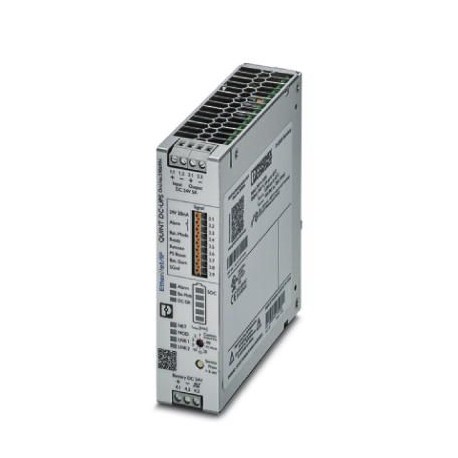

QUINT4-UPS/24DC/24DC/5/EIP 2906994 PHOENIX CONTACT Uninterruptible power supply
QUINT4-UPS/24DC/24DC/5/EIP
2906994
PHOENIX_CONTACT
Uninterruptible power supply
QUINTUSV, IQTechnology, EtherNet/IP (Modbus/TCP), Montaggio su guida, Collegamento a vite, ingresso: 24 VDC, uscita: 24 VDC / 5 A, corrente di carica: 1,5 A
materiale d’installazione per reti di comunicazione dnt/fnt > Gruppo di continuità
Alimentatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni nove cento sei mila nove cento novanta quattro |
|---|---|
| Unità d'imballaggio | 1 pc |
| GTIN | 4055626171258 |
| Peso per Pezzo (escluso imballaggio) | 637.600 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento settanta un mille novanta uno |
| Paese di origine | CN (Cina) |
Dimensioni
| Larghezza | 35 mm |
|---|---|
| Altezza | 130 mm |
| Profondità | 125 mm |
| Larghezza con alternative di montaggio | 123 mm |
| Altezza con alternative di montaggio | 130 mm |
| Profondità con alternative di montaggio | 37 mm |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
| Temperatura ambiente (start-up di prova di tipo) | -40 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Max. umidità relativa consentita (esercizio) | ≤ 95 % (a 25 °C, senza condensa) |
| Classe climatica | 3K3 (EN 60721) |
| Grado di inquinamento | Due |
| Altezza di installazione | ≤ 4000 m |
I dati di Input
| Tensione di ingresso | 24 V DC |
|---|---|
| Gamma di tensione in ingresso | 18 V DC ... 30 V DC |
| Forza elettrica, max. | 35 V DC, Protetto contro l'inversione di polarità) |
| Interna fusibile d'ingresso | no |
| Di spunto corrente di picco | ≤ 7 A (≤ 4 ms) |
| Protezione da inversione di polarità | sì |
| Fisso la connessione soglia | 22 V DC |
| Tempo di accensione | max. 3 s |
| Caduta di tensione dell'ingresso/uscita | 0.3 V DC |
I dati in uscita (generale)
| A prova di corto circuito | sì |
|---|---|
| No-carico di prova | sì |
| Tempo di commutazione | 0 ms |
| Collegamento dell'UPS in parallelo | no |
| UPS collegamento in serie | no |
| Dispositivo di immagazzinamento dell'energia di collegamento in parallelo | Sì, 5 (osservare la protezione di linea) |
| Dispositivo di immagazzinamento dell'energia di collegamento in serie | no |
| Efficienza | tip. 97 % |
I dati in uscita (rete elettrica)
| Gamma di tensione in uscita | 18 V DC ... 30 V DC (UFuori= UIn- 0.3 V DC) |
|---|---|
| 18 V DC ... 32 V DC | |
| Statico Boost (MiStat.Boost) | 6,25 A |
| Dynamic Boost (MiDyn.Boost) | 10 (5 s) |
| Selective Fuse Breaking (MiSFB) | 30 (15 ms) |
Dati di uscita (funzionamento a batteria)
| Gamma di tensione in uscita | 19 V DC ... 32 V DC (UFUORI= UBAT- 0.3 V DC) |
|---|---|
| Statico Boost (MiStat.Boost) | 6,25 A |
| Dynamic Boost (MiDyn.Boost) | 10 (5 s) |
| Selective Fuse Breaking (MiSFB) | 30 (15 ms) |
Accumulo di energia (batterie)
| Batteria tecnologia | VRLA, VRLA-WTR, LI-ION |
|---|---|
| Fine-di-tensione di carica (a compensazione di temperatura) | 25 V DC ... 32 V DC |
| Fine-di-tensione di carica | 32 V DC |
| Max. capacità | 40 Ah |
| Capacità nominale (senza caricabatterie aggiuntivo) | 0.8 Ah ... 30 Ah |
| Corrente di carica (configurabile) | max. 1,5 A |
| Tempo di ricarica | 2,5 h (3.4 Ah) |
| Tempo di Buffer | 25 min. (3.4 Ah) |
| La compensazione della temperatura (configurabile) | 42 mV/K |
| Curva caratteristica di carica | IUZeroU |
| Sensore di temperatura | sì |
| IQ-Tecnologia | sì |
Dati generali
| Classe d'infiammabilità in acc. con UL 94 (custodia / terminal blocks) | V0 |
|---|---|
| MTBF (IEC 61709, SN 29500) | > 1189000 h (25 °C) |
| > 736900 h (40 °C) | |
| > 372700 h (60 °C) | |
| Peso | 0,5 kg |
| Tutela ambientale la direttiva | RoHS |
| WEEE | |
| Raggiungere |
I dati di connessione, ingresso
| Metodo di connessione | Collegamento a vite |
|---|---|
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 2,5 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 2,5 mm2 |
| Conduttore/punto terminale, intrecciato, con puntale, min. | 0,2 mm2 |
| Conduttore/punto terminale, intrecciato, con puntale, max. | 2,5 mm2 |
| Sezione conduttore AWG min. | Trenta |
| Sezione conduttore AWG max. | Dodici |
| Lunghezza di spelatura | 6.5 mm |
| Coppia di serraggio, min. | 0,5 Nm |
| Coppia di serraggio max | 0,6 Nm |
Connessione dati, uscita
| Metodo di connessione | Collegamento a vite |
|---|---|
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 2,5 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 2,5 mm2 |
| Conduttore/punto terminale, intrecciato, con puntale, min. | 0,2 mm2 |
| Conduttore/punto terminale, intrecciato, con puntale, max. | 2,5 mm2 |
| Sezione conduttore AWG min. | Trenta |
| Sezione conduttore AWG max. | Dodici |
| Lunghezza di spelatura | 6.5 mm |
| Coppia di serraggio, min. | 0,5 Nm |
| Coppia di serraggio max | 0,6 Nm |
Dati di connessione per batteria
| Metodo di connessione | Collegamento a vite |
|---|---|
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 2,5 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 2,5 mm2 |
| Sezione conduttore AWG min. | Trenta |
| Sezione conduttore AWG max. | Dodici |
| Lunghezza di spelatura | 6.5 mm |
| Coppia di serraggio, min. | 0,5 Nm |
| Coppia di serraggio max | 0,6 Nm |
Norme e Regolamenti
| Compatibilità elettromagnetica | Conformità EMC Direttiva 2014/30/UE |
|---|---|
| Emissione di rumore | Ulteriori standard di base IT 61000-6-5 (immunità nella stazione di potenza), IEC/EN 61850-3 (energia elettrica) |
| Immunità al rumore | Immunità secondo EN 61000-6-2 (industriale) |
| Norme/regolamenti | EN 61000-4-2 |
| Scarica a contatto | 4 kV (Livello di Prova 2) |
| Norme/regolamenti | EN 61000-4-3 |
| Gamma di frequenza | 80 MHz A 1 GHz ... |
| Prova di forza del campo | 10 V/m (Livello di Prova 3) |
| Gamma di frequenza | 1.4 GHz 2 GHz ... |
| Prova di forza del campo | 3 V/m (Livello di Prova 2) |
| Norme/regolamenti | EN 61000-4-4 |
| Commenti | Criterio B |
| Norme/regolamenti | EN 61000-4-6 |
| Gamma di frequenza | 0.15 MHz 80 MHz ... |
| Tensione | 10 V (Livello Di Prova 3) |
| Norme/regolamenti | EN 61000-4-8 |
| Direttiva Bassa Tensione | Conformità con la Bassa Tensione Direttiva 2014/35/CE |
| Standard – bassissima tensione di Sicurezza | IEC 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) | |
| Approvazioni UL | UL/C-UL Listed UL 61010-1 |
| UL/C-UL Listed UL 61010-2-201 | |
| UL/C-UL Listed ANSI/ISA 12.12.01 di Classe I, Divisione 2, Gruppi A, B, C, D T4 (Pericolose) | |
| Shock | 18 ms, 30g, in ogni spazio di direzione (secondo IEC 60068-2-27) |
| Vibrazioni (funzionamento) | 2.3 g |
| Categoria di sovratensione (EN 61010-1) | II (≤ 4000 m) |
Classificazioni
eCl@ss 5.1Venti sette millioni due cento quaranta due mila due cento tredicieCl@ss 8.0Venti sette millioni due cento quaranta due mila due cento noveeCl@ss 9.0Venti sette millioni quaranta mila sette cento cinque
| Caratteristica | Valore |
|---|---|
| tensione d'ingresso (EF003840) | 18 V |
| tensione d'uscita (EF003933) | 18 V |
| interfaccia USB (EF002039) | No |
| con interfaccia di comunicazione RS 232 (EF007312) | No |
| SNMP (EF005284) | No |
| tipo di tensione (EF000187) | DC |
| altezza (EF000040) | 130 mm |
| larghezza (EF000008) | 35 mm |
| profondità (EF000049) | 125 mm |
| peso (EF000167) | 0.473 kg |
| connettore d'ingresso (EF009726) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
