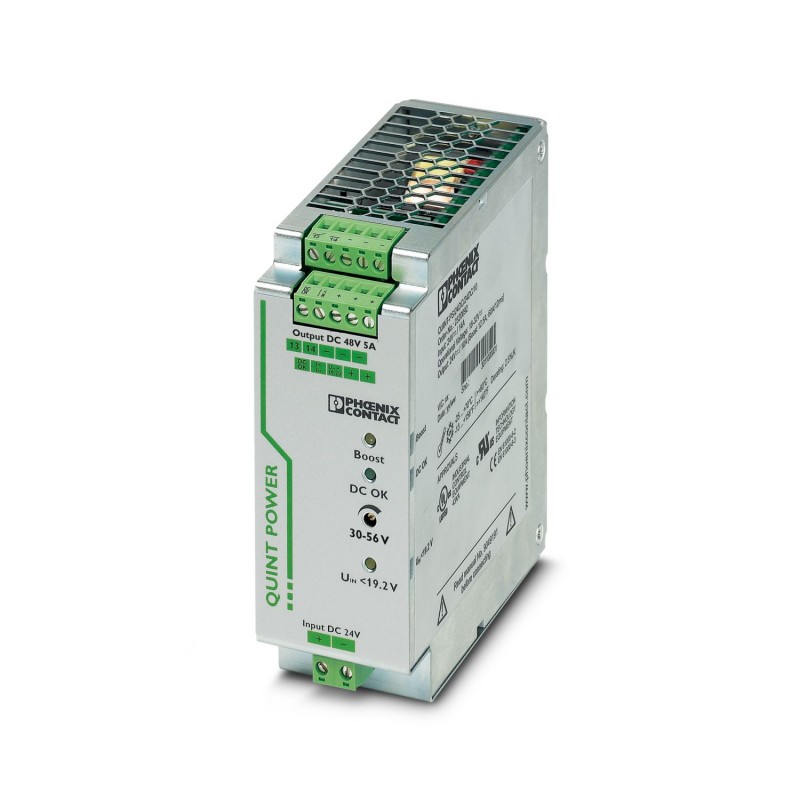

QUINT-PS/24DC/48DC/ 5
2320128
PHOENIX_CONTACT
1
DC/DC Converter
Trasformatore CC CC Quint commutato primario per montaggio su guida con tecnologia SFB (Selective Fuse Breaking), ingresso: 24 V CC, uscita: 48 V CC/5 A
Converter QUINT DC/DC switching per il montaggio su guida con tecnologia SFB (Selective Fuse Breaking), ingresso: 24 V DC, uscita: 48 V DC / 5 A
Apparecchi elettrici a bassa tensione > alimentazione in corrente continua
Alimentatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
| Funzionamento DC | |
| Intervallo tensione in entrata | 24 V DC |
| Range tensione d'ingresso | 18 V DC ... 32 V DC |
| Range tensione d'ingresso esteso nell'esercizio | 14 V DC ... 18 V DC (Declassamento) |
| Ingresso a range esteso | no |
| Campo delle tensioni d'ingresso DC | 18 V DC ... 32 V DC |
| 14 V DC ... 18 V DC (Durante il funzionamento rispettare il derating) | |
| Tipo di tensione della tensione di alimentazione | DC |
| Impulso corrente di inserzione | < 15 A (tip.) |
| Integrale del picco di corrente di inserzione (I2t) | 3 A2s |
| Tempo di copertura delle interruzioni di rete | > 12 ms (24 V DC) |
| Corrente assorbita | 14 A (24 V, IBOOST) |
| Protezione contro inversione polarità | ≤ sì30 V DC |
| Circuito di protezione | Protezione contro le sovratensioni dei transienti; Varistore |
| Fusibile d'ingresso | 25 A (interno (protezione per apparecchiature)) |
| Efficienza | > 92,5 % |
| Caratteristica di uscita | U/I |
| Tensione di uscita nominale | 48 V DC ±1 % |
| Regolazione tensione di uscita (USet) | 30 V DC ... 56 V DC (> 48 V DC, potenza costante limitata) |
| Corrente nominale di uscita (IN) | 5 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 6,25 A (-25 °C ... 40 °C costante, UOUT= 48 V DC) |
| Selective Fuse Breaking (ISFB) | 30 A (12 ms) |
| Protezione magnetica del fusibile | B2 / B4 / C2 |
| Declassamento | 60 °C ... 70 °C (2,5 %/K) |
| Resistenza alimentazione di ritorno | 60 V DC |
| Protezione contro la sovratensione sull'uscita (OVP) | < 60 V DC |
| Carico capacitivo massimo | Illimitato |
| Limitazione attiva di corrente | ca. 7 A |
| Scostamento regolazione | < 1 % (variazione di carico statica 10 % ... 90 %) |
| < 2 % (variazione di carico dinamica 10 % ... 90 %) | |
| < 0,1 % (variazione tensione in ingresso ±10 %) | |
| Ripple residuo | < 20 mVSS |
| Resistente a cortocircuiti | sì |
| Potenza d'uscita | 240 W |
| Carico nominale picchi di commutazione | < 10 mVSS(20 MHz) |
| Max. potenza dissipata a vuoto | 5,2 W |
| Max. potenza dissipata con carico nominale | 21 W |
| Tempo di risposta | < 2 ms (UOUT(10 % ... 90 %)) |
| Collegamento in parallelo | sì, per ridondanza e incremento potenza |
| Possibilità di collegamento in serie | sì |
| Segnale: DC OK, attiva | |
| Descrizione dell'uscita | UOUT> 0,9 x UN: Segnale High |
| Campo tensione commutabile | 24 V DC |
| Max. corrente d'inserzione | < 20 mA (resistente a cortocircuiti) |
| Segnale: POWER BOOST, attiva | |
| Descrizione dell'uscita | IOUT< IN: Segnale High |
| Campo tensione commutabile | 24 V DC |
| Max. corrente d'inserzione | < 20 mA (resistente a cortocircuiti) |
| Segnale: UINOK, attivo | |
| Descrizione dell'uscita | UIN> 19,2 V: segnale High |
| Campo tensione commutabile | 24 V DC |
| Max. corrente d'inserzione | ≤ 20 mA (resistente a cortocircuiti) |
| Segnale: DC OK, libera da potenziale | |
| Descrizione dell'uscita | Relè |
| Tensione d'uscita | ≤ 30 V AC/DC |
| Max. corrente d'inserzione | ≤ 100 mA |
| Ingresso | |
| Collegamento | Morsetto a vite estraibile |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
| Uscita | |
| Collegamento | Morsetto a vite estraibile |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
| Segnale | |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
| Tipi di segnalazione | LED |
| Uscita di commutazione attiva | |
| Contatto relè | |
| Uscita segnale: DC OK, attiva | |
| Segnalazione stato | LED "DC OK" verde |
| Colore | verde |
| Uscita segnale: POWER BOOST, attiva | |
| Segnalazione stato | LED "BOOST" giallo / IOUT> IN: LED acceso |
| Colore | giallo |
| Nota relativa all'indicatore di stato | LED on |
| Uscita segnale: UINOK, attivo | |
| Segnalazione stato | LED "UIN< 19,2 V" giallo / UIN< 19,2 V DC: LED acceso |
| Colore | giallo |
| Nota relativa all'indicatore di stato | LED on |
| Uscita segnale: DC OK, libera da potenziale | |
| Nota relativa all'indicatore di stato | UOUT> 0,9 x UN: contatto chiuso |
| Numero fasi | 1,00 |
| Tensione di isolamento ingresso/uscita | 1,5 kV (omologazione) |
| 1 kV (Collaudo) | |
| 1 kV (omologazione) |
| MTBF (IEC 61709, SN 29500) | > 761000 h (40 °C) |
| Stato di manutenzione dei dati | |
| Revisione articolo | 05 |
| Caratteristiche di isolamento | |
| Classe di protezione | III |
| Grado d'inquinamento | 2 |
| Larghezza | 48 mm |
| Altezza | 130 mm |
| Profondità | 125 mm |
| Dimensioni di montaggio | |
| Distanza di montaggio destra/sinistra | 0 mm / 0 mm (≤ 70 °C) |
| Distanza di installazione lato destro/sinistro (attivo) | 15 mm / 15 mm (≤ 70 °C) |
| Distanza di montaggio in alto/in basso | 50 mm / 50 mm (≤ 70 °C) |
| Distanza di montaggio in alto/in basso (attiva) | 50 mm / 50 mm (≤ 70 °C) |
| Montaggio alternativo | |
| Larghezza | 122 mm |
| Altezza | 130 mm |
| Profondità | 51 mm |
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile: PN≥50 %, orizzontalmente 5 mm, vicino a componenti attivi 15 mm, verticalmente 50 mm affiancabile: PN<50 %, orizzontalmente 0 mm, verticale in alto 40 mm, verticale in basso 20 mm |
| Posizione d'installazione | Guida di supporto orizzontale NS 35, EN 60715 |
| Con verniciatura di protezione | no |
| Materiale custodia | Metallo |
| Materiale della custodia | Alluminio (AlMg3) |
| Versione della calotta | Lamina di acciaio zincata, priva di cromo(VI) |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 60 °C derating, 2,5 %/K, avviamento omologato a -40 °C) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Temperatura ambiente (Startup type tested) | -40 °C |
| Classe di climatizzazione | 3K3 (a norma EN 60721) |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % (a 25 °C, nessuna condensa) |
| Urti | 18 ms, 30g in ogni direzione (secondo IEC 60068-2-27) |
| Vibrazioni (funzionamento) | < 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Applicazioni ferroviarie | EN 50121-4 |
| Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza | EN 50178/VDE 0160 (PELV) |
| Sicurezza elettrica a norma | EN 60950-1/VDE 0805 (SELV) |
| Riferimento normativo – Bassa tensione di protezione | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Separazione sicura a norma | DIN VDE 0100-410 |
| Protezione antincendio nei veicoli su rotaia | |
| Definizione norma | Protezione antincendio nei veicoli su rotaia |
| Norme/disposizioni | EN 45545-2 (HL3) |
| Omologazione per settore navale | DNV GL (EMC B) |
| Omologazioni UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Requisiti delle interferenze elettromagnetiche Emissione di disturbi | EN 61000-6-3 |
| EN 61000-6-4 | |
| Requisiti delle interferenze elettromagnetiche Immunità ai disturbi | EN 61000-6-1 |
| EN 61000-6-2 | |
| Scariche elettrostatiche | |
| Norme/Disposizioni | EN 61000-4-2 |
| Scariche elettrostatiche | |
| Scarica contatti | 8 kV (Grado severità collaudo 4) |
| Scarica in aria | 15 kV (Grado severità collaudo 4) |
| Osservazioni | Criterio A |
| Campi elettromagnetici ad alta frequenza | |
| Norme/Disposizioni | EN 61000-4-3 |
| Campi elettromagnetici ad alta frequenza | |
| Frequenza | 80 MHz ... 1 GHz |
| Forza del campo di prova | 10 V/m |
| Frequenza | 1,4 GHz ... 2 GHz |
| Forza del campo di prova | 10 V/m |
| Frequenza | 2 GHz ... 3 GHz |
| Forza del campo di prova | 10 V/m |
| Osservazioni | Criterio A |
| Transitori veloci (Burst) | |
| Norme/Disposizioni | EN 61000-4-4 |
| Transitori veloci (Burst) | |
| Ingresso | 2 kV (Grado severità collaudo 3 - asimmetrico) |
| Uscita | 2 kV (Grado severità collaudo 3 - asimmetrico) |
| Segnale | 2 kV (Grado severità collaudo 4 - asimmetrico) |
| Osservazioni | Criterio A |
| Sollecitazione degli impulsi di tensione (Surge) | |
| Norme/Disposizioni | EN 61000-4-5 |
| Sollecitazione degli impulsi di tensione (Surge) | |
| Ingresso | 0,5 kV (Grado severità collaudo 1 - simmetrico) |
| 0,5 kV (Grado severità collaudo 1 - asimmetrico) | |
| Uscita | 0,5 kV (Grado severità collaudo 1 - simmetrico) |
| 0,5 kV (Grado severità collaudo 1 - asimmetrico) | |
| Segnale | 1 kV (Grado severità collaudo 2 - asimmetrico) |
| Osservazioni | Criterio B |
| Influenza condotta | |
| Norme/Disposizioni | EN 61000-4-6 |
| Influenza condotta | |
| I/O/S | asimmetrico |
| Frequenza | 0,15 MHz ... 80 MHz |
| Osservazioni | Criterio A |
| Tensione | 10 V (Grado severità collaudo 3) |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 61000-6-3 |
| Tensione di radiodisturbo secondo norma EN 55011 | EN 55011 (EN 55022) classe B campo di impiego Industria e ambiente domestico |
| Raggio di radiodisturbo secondo norma EN 55011 | EN 55011 (EN 55022) classe B campo di impiego Industria e ambiente domestico |
| Criteri | |
| Criterio A | Segnalazione di stato normale entro i limiti fissati. |
| Criterio B | Segnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo. |
| Caratteristica | Valore |
|---|---|
| tipo di tensione di alimentazione (EF002991) | DC |
| 1a tensione d'uscita (EF006792) | 30 V |
| max. corrente d'uscita 1 (EF008284) | 6.25 A |
| tensione d'uscita regolabile (EF007002) | Sì |
| valore nominale tensione d'uscita 1 (EF009393) | 48 V |
| valore nominale corrente d'uscita 1 (EF009396) | 5 A |
| resistente a corto circuito (EF007332) | Sì |
| tensione di alimentazione nominale DC (EF007078) | 18 V |
| tensione d'uscita regolata (EF003092) | Sì |
| potenza erogata (EF003034) | 240 W |
| stabilizzato (EF005302) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete possibile (EF003973) | No |
| adatto per installazione in serie (EF001126) | No |
| altezza di installazione (EF000332) | 130 mm |
| montaggio diretto possibile (EF005689) | No |
| larghezza (EF000008) | 48 mm |
| altezza (EF000040) | 130 mm |
| profondità (EF000049) | 125 mm |
| adatto per funzioni di sicurezza (EF001597) | Sì |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2320128-QUINT-PS/24DC/48DC/ 5 | 132 Kbytes |
![]() |
Nessun commento per il momento.
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
