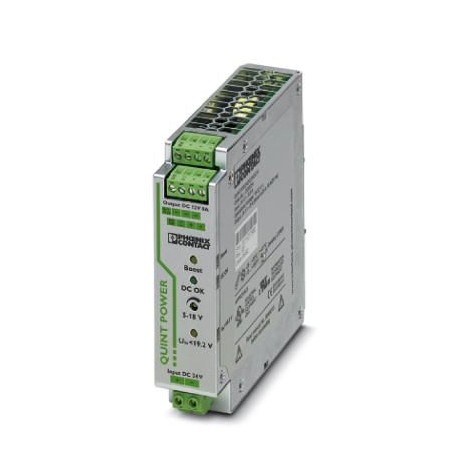

QUINT-PS/24DC/12DC/ 8
2320115
PHOENIX_CONTACT
1
DC/DC Converter
Trasformatore c.c./c.c. Quint commutato primario, per montaggio su guida con tecnologia SFB (Selective Fuse Breaking), ingresso: 24 V c.c., uscita: 12 V c.c./8 A
Converter QUINT DC/DC switching per il montaggio su guida con tecnologia SFB (Selective Fuse Breaking), ingresso: 24 V DC, uscita: 12 V DC / 8 A
Apparecchi elettrici a bassa tensione > alimentazione in corrente continua
Alimentatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
| Funzionamento DC | |
| Intervallo tensione in entrata | 24 V DC |
| Range tensione d'ingresso | 18 V DC ... 32 V DC |
| Range tensione d'ingresso esteso nell'esercizio | 14 V DC ... 18 V DC (Durante il funzionamento rispettare il derating) |
| Ingresso a range esteso | no |
| Campo delle tensioni d'ingresso DC | 18 V DC ... 32 V DC |
| 14 V DC ... 18 V DC (Durante il funzionamento rispettare il derating) | |
| Tipo di tensione della tensione di alimentazione | DC |
| Impulso corrente di inserzione | < 15 A (tip.) |
| Integrale del picco di corrente di inserzione (I2t) | < 0,5 A2s |
| Tempo di copertura delle interruzioni di rete | > 10 ms (24 V DC) |
| Corrente assorbita | 6 A (24 V, IBOOST) |
| Protezione contro inversione polarità | ≤ sì30 V DC |
| Circuito di protezione | Protezione contro le sovratensioni dei transienti; Varistore |
| Fusibile d'ingresso | 15 A (interno (protezione per apparecchiature)) |
| Efficienza | > 90 % |
| Caratteristica di uscita | U/I |
| Tensione di uscita nominale | 12 V DC ±1 % |
| Regolazione tensione di uscita (USet) | 5 V DC ... 18 V DC (> 12 V DC, potenza costante limitata) |
| Corrente nominale di uscita (IN) | 8 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 10 A (-25 °C ... 40 °C costante, UOUT= 12 V DC) |
| Selective Fuse Breaking (ISFB) | 48 A (12 ms) |
| Protezione magnetica del fusibile | B2 / B4 / C2 |
| Declassamento | 60 °C ... 70 °C (2,5 %/K) |
| Resistenza alimentazione di ritorno | 25 V DC |
| Protezione contro la sovratensione sull'uscita (OVP) | < 25 V DC |
| Carico capacitivo massimo | Illimitato |
| Limitazione attiva di corrente | 15 A |
| Scostamento regolazione | < 1 % (variazione di carico statica 10 % ... 90 %) |
| < 2 % (variazione di carico dinamica 10 % ... 90 %) | |
| < 0,1 % (variazione tensione in ingresso ±10 %) | |
| Ripple residuo | < 20 mVSS |
| Resistente a cortocircuiti | sì |
| Potenza d'uscita | 96 W |
| Carico nominale picchi di commutazione | < 10 mVSS(20 MHz) |
| Max. potenza dissipata a vuoto | 2 W |
| Max. potenza dissipata con carico nominale | 10,5 W |
| Tempo di risposta | < 2 ms (UOUT(10 % ... 90 %)) |
| Collegamento in parallelo | sì, per ridondanza e incremento potenza |
| Possibilità di collegamento in serie | sì |
| Segnale: DC OK, attiva | |
| Descrizione dell'uscita | UOUT> 0,9 x UN: Segnale High |
| Campo tensione commutabile | 12 V DC |
| Max. corrente d'inserzione | < 20 mA (resistente a cortocircuiti) |
| Segnale: POWER BOOST, attiva | |
| Descrizione dell'uscita | IOUT< IN: Segnale High |
| Campo tensione commutabile | 12 V DC |
| Max. corrente d'inserzione | < 20 mA (resistente a cortocircuiti) |
| Segnale: UINOK, attivo | |
| Descrizione dell'uscita | UIN> 19,2 V: segnale High |
| Campo tensione commutabile | 12 V DC |
| Max. corrente d'inserzione | ≤ 20 mA (resistente a cortocircuiti) |
| Ingresso | |
| Collegamento | Morsetto a vite estraibile |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
| Uscita | |
| Collegamento | Morsetto a vite estraibile |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
| Segnale | |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
| Tipi di segnalazione | LED |
| Uscita di commutazione attiva | |
| Contatto relè | |
| Uscita segnale: DC OK, attiva | |
| Segnalazione stato | LED "DC OK" verde |
| Colore | verde |
| Uscita segnale: POWER BOOST, attiva | |
| Segnalazione stato | LED "BOOST" giallo / IOUT> IN: LED acceso |
| Colore | giallo |
| Nota relativa all'indicatore di stato | LED on |
| Uscita segnale: UINOK, attivo | |
| Segnalazione stato | LED "UIN< 19,2 V" giallo / UIN< 19,2 V DC: LED acceso |
| Colore | giallo |
| Nota relativa all'indicatore di stato | LED on |
| Numero fasi | 1,00 |
| Tensione di isolamento ingresso/uscita | 1,5 kV (omologazione) |
| 1 kV (Collaudo) | |
| 1 kV (omologazione) |
| MTBF (IEC 61709, SN 29500) | > 843000 h (40 °C) |
| Stato di manutenzione dei dati | |
| Revisione articolo | 06 |
| Caratteristiche di isolamento | |
| Classe di protezione | III |
| Grado d'inquinamento | 2 |
| Larghezza | 32 mm |
| Altezza | 130 mm |
| Profondità | 125 mm |
| Dimensioni di montaggio | |
| Distanza di montaggio destra/sinistra | 0 mm / 0 mm (≤ 70 °C) |
| Distanza di installazione lato destro/sinistro (attivo) | 15 mm / 15 mm (≤ 70 °C) |
| Distanza di montaggio in alto/in basso | 50 mm / 50 mm (≤ 70 °C) |
| Distanza di montaggio in alto/in basso (attiva) | 50 mm / 50 mm (≤ 70 °C) |
| Montaggio alternativo | |
| Larghezza | 122 mm |
| Altezza | 130 mm |
| Profondità | 35 mm |
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile: PN≥50 %, orizzontalmente 5 mm, vicino a componenti attivi 15 mm, verticalmente 50 mm affiancabile: PN<50 %, orizzontalmente 0 mm, verticale in alto 40 mm, verticale in basso 20 mm |
| Posizione d'installazione | Guida di supporto orizzontale NS 35, EN 60715 |
| Con verniciatura di protezione | no |
| Materiale custodia | Metallo |
| Materiale della custodia | Alluminio (AlMg3) |
| Versione della calotta | Lamina di acciaio zincata, priva di cromo(VI) |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 60 °C derating, 2,5 %/K, avviamento omologato a -40 °C) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Temperatura ambiente (Startup type tested) | -40 °C |
| Classe di climatizzazione | 3K3 (a norma EN 60721) |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % (a 25 °C, nessuna condensa) |
| Urti | 18 ms, 30g in ogni direzione (secondo IEC 60068-2-27) |
| Vibrazioni (funzionamento) | < 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Applicazioni ferroviarie | EN 50121-4 |
| Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza | EN 50178/VDE 0160 (PELV) |
| Sicurezza elettrica a norma | EN 60950-1/VDE 0805 (SELV) |
| Riferimento normativo – Bassa tensione di protezione | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Separazione sicura a norma | DIN VDE 0100-410 |
| Omologazione per settore navale | DNV GL (EMC B) |
| Omologazioni UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Requisiti delle interferenze elettromagnetiche Emissione di disturbi | EN 61000-6-3 |
| EN 61000-6-4 | |
| Requisiti delle interferenze elettromagnetiche Immunità ai disturbi | EN 61000-6-1 |
| EN 61000-6-2 | |
| Scariche elettrostatiche | |
| Norme/Disposizioni | EN 61000-4-2 |
| Scariche elettrostatiche | |
| Scarica contatti | 8 kV (Grado severità collaudo 4) |
| Scarica in aria | 15 kV (Grado severità collaudo 4) |
| Osservazioni | Criterio A |
| Campi elettromagnetici ad alta frequenza | |
| Norme/Disposizioni | EN 61000-4-3 |
| Campi elettromagnetici ad alta frequenza | |
| Frequenza | 80 MHz ... 1 GHz |
| Forza del campo di prova | 10 V/m |
| Frequenza | 1 GHz ... 2 GHz |
| Forza del campo di prova | 10 V/m |
| Frequenza | 2 GHz ... 3 GHz |
| Forza del campo di prova | 10 V/m |
| Osservazioni | Criterio A |
| Transitori veloci (Burst) | |
| Norme/Disposizioni | EN 61000-4-4 |
| Transitori veloci (Burst) | |
| Ingresso | 2 kV (Grado severità collaudo 3 - asimmetrico) |
| Uscita | 2 kV (Grado severità collaudo 3 - asimmetrico) |
| Segnale | 2 kV (Grado severità collaudo 4 - asimmetrico) |
| Osservazioni | Criterio A |
| Sollecitazione degli impulsi di tensione (Surge) | |
| Norme/Disposizioni | EN 61000-4-5 |
| Sollecitazione degli impulsi di tensione (Surge) | |
| Ingresso | 0,5 kV (Grado severità collaudo 1 - simmetrico) |
| 0,5 kV (Grado severità collaudo 1 - asimmetrico) | |
| Uscita | 0,5 kV (Grado severità collaudo 1 - simmetrico) |
| 0,5 kV (Grado severità collaudo 1 - asimmetrico) | |
| Segnale | 1 kV (Grado severità collaudo 2 - asimmetrico) |
| Osservazioni | Criterio B |
| Influenza condotta | |
| Norme/Disposizioni | EN 61000-4-6 |
| Influenza condotta | |
| I/O/S | asimmetrico |
| Frequenza | 0,15 MHz ... 80 MHz |
| Osservazioni | Criterio A |
| Tensione | 10 V (Grado severità collaudo 3) |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 61000-6-3 |
| Tensione di radiodisturbo secondo norma EN 55011 | EN 55011 (EN 55022) classe B campo di impiego Industria e ambiente domestico |
| Raggio di radiodisturbo secondo norma EN 55011 | EN 55011 (EN 55022) classe B campo di impiego Industria e ambiente domestico |
| Criteri | |
| Criterio A | Segnalazione di stato normale entro i limiti fissati. |
| Criterio B | Segnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo. |
| Caratteristica | Valore |
|---|---|
| tipo di tensione di alimentazione (EF002991) | DC |
| 1a tensione d'uscita (EF006792) | 5 V |
| max. corrente d'uscita 1 (EF008284) | 10 A |
| tensione d'uscita regolabile (EF007002) | Sì |
| valore nominale tensione d'uscita 1 (EF009393) | 12 V |
| valore nominale corrente d'uscita 1 (EF009396) | 8 A |
| resistente a corto circuito (EF007332) | Sì |
| tensione di alimentazione nominale DC (EF007078) | 18 V |
| tensione d'uscita regolata (EF003092) | Sì |
| potenza erogata (EF003034) | 96 W |
| stabilizzato (EF005302) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete possibile (EF003973) | No |
| adatto per installazione in serie (EF001126) | No |
| altezza di installazione (EF000332) | 130 mm |
| montaggio diretto possibile (EF005689) | No |
| larghezza (EF000008) | 32 mm |
| altezza (EF000040) | 130 mm |
| profondità (EF000049) | 125 mm |
| adatto per funzioni di sicurezza (EF001597) | Sì |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
