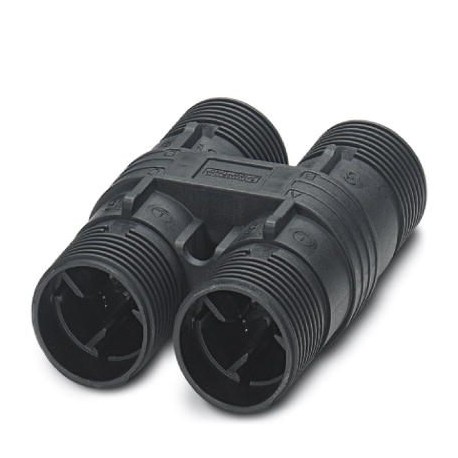

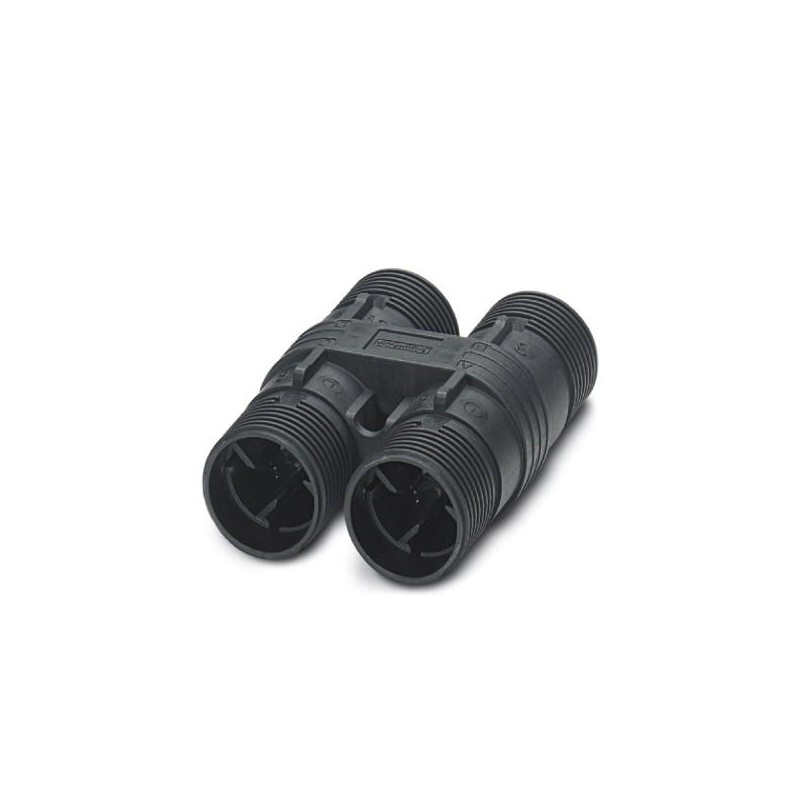

QPD H 3PE2,5 BK 1582154 PHOENIX CONTACT Distributore a H
QPD H 3PE2,5 BK
1582154
PHOENIX_CONTACT
Distributore a H
sensori > Adattatore per attuatore del sensore
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Comprati di solito insieme
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1582154 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF6DBB - |
| Pagina catalogo | Pagina 475 (C_2_2017) |
| GTIN | 4046356316828 |
| Peso per pezzo (confezione esclusa) | 81,700 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Generalità
| Tipo | Distributori ad H |
|---|---|
| Colore | nero |
| Tipo di bloccaggio | Bloccaggio a vite |
| Tecnica di connessione | Attacco QUICKON |
| Collegamento | Connessione IDC |
| N. poli | 4 |
| Nota numero di poli | 3+PE |
| Apertura chiave dadi | 22 mm |
| Coppia di serraggio dadi | 5 Nm |
| Numero collegamenti | 4 |
| Sezione conduttore flessibile min. | 1 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore rigido min. | 1 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 16 |
| Sezione trasversale conduttore AWG max. | 14 |
Cavo
| Struttura fili in conformità con VDE 0295 / Diametro minimo trefolo | VDE 0295 classe da 1 a 6 / min. 0,15 mm |
|---|---|
| Materiale isolante dei fili | PVC / PE / TPE / gomma |
| Diametro cavo isolamento compreso | 2 mm ... 3,8 mm |
| Diametro esterno conduttore | Il dado Quickon o il connettore Quickon devono essere ordinati a parte |
| Polarità | 1, 2, 3, PE |
Condizioni ambientali
| Grado di protezione | IP66 |
|---|---|
| IP68 (2 m / 24 h) | |
| IP69K | |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 100 °C |
| Temperatura per collegamento linee | -5 °C ... 50 °C |
Dati elettrici
| Corrente nominale IN | 20 A |
|---|---|
| Corrente di dimensionamento | 20 A |
| Tensione di dimensionamento (III/3) | 690 V |
| Tensione di dimensionamento (III/2) | 1000 V |
| Tensione di dimensionamento (II/2) | 1000 V |
| Tensione impulsiva di dimensionamento (III/3) | 6 kV |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione impulsiva di dimensionamento (II/2) | 8 kV |
Dati meccanici
| Frequenza di collegamento dell'attacco QUICKON | max. 10 |
|---|---|
| Cicli di manovra | 50 (Connessioni QUICKON max. 10) |
| Categoria d'urto | IK07 |
Dati materiale
| Materiale contatto | Cu |
|---|---|
| Materiale superficie contatti | argentato |
| Materiale inserto portacontatti | PA |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027440603eCl@ss 8.027440603eCl@ss 9.027440603
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1582154-QPD H 3PE2,5 BK | 149 Kbytes |
|
