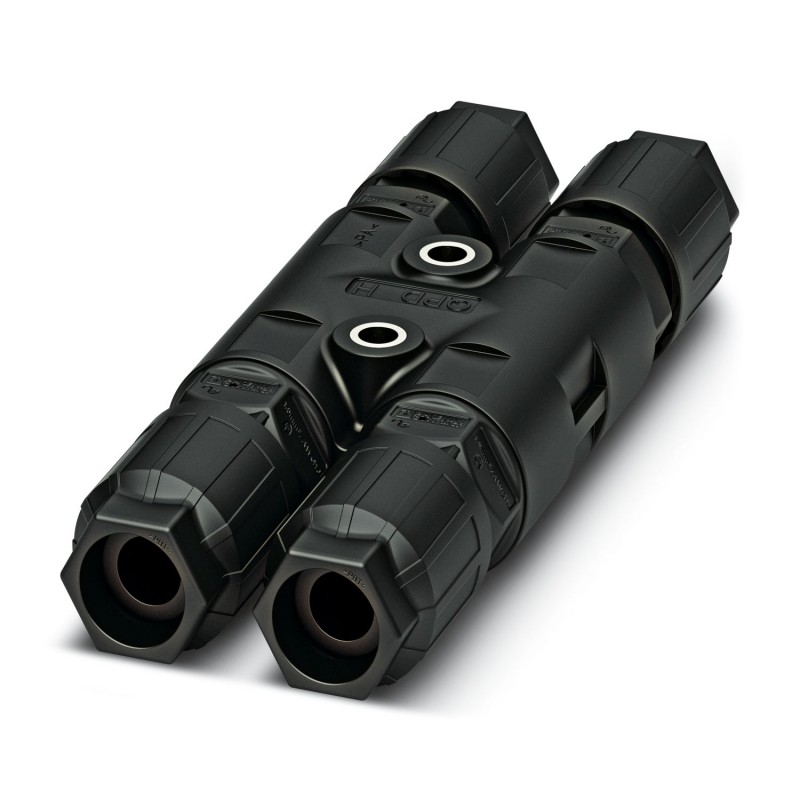

QPD H3PE2,5 4X9-14 BK 1423972 PHOENIX CONTACT H distributore
QPD H3PE2,5 4X9-14 BK
1423972
PHOENIX_CONTACT
H distributore
H Distributore, collegamento QUICKON, numero di vie: 3+PE, 1 mm² ... 2,5 mm², 690 V, 20 A, nero, con quattro dadi QUICKON, diametro esterno del cavo: 9 mm ... 14 millimetri
Distributore a H, product family: QPD, tipo di connessione: Connessione IDC, numero poli: 3+PE, 1 mm2 ... 2,5 mm2, 690 V, 20 A, PA, nero, con quattro dadi QUICKON, codifica: Profilo di codifica, diametro esterno conduttore: 9 mm ... 14 mm
sistemi a innesto per impianti di edifici > distributore compatto per installazione con innesto integrato
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Ripartitore di energia |
| Famiglia di prodotti | QPD |
| Tipo | Distributore a H |
| Numero di poli | 4 |
| Piano d'inserimento | 3+PE |
| Polarità | 1, 2, 3, PE |
| Numero collegamenti | 4 |
| Numero di connessioni per polo | 1 |
| Numero uscite cavi | 4 |
| Codifica | Profilo di codifica |
| Stato di manutenzione dei dati | |
| Revisione articolo | 05 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tecnologia di connessione | |
| Collegamento | Connessione IDC |
| Frequenza di collegamento di una linea di sezione identica | max. 10 |
| Connessione conduttori | |
| Sezione di collegamento flessibile | 1 mm² ... 2,5 mm² |
| Sezione di collegamento rigido | 1 mm² ... 2,5 mm² |
| Sezione di collegamento AWG | 16 ... 14 |
| Coppia di serraggio Dado per raccordi | 10 Nm |
| Apertura chiave Dado per raccordi | 22 mm |
| Disegno quotato |  |
| Larghezza | 65 mm |
| Altezza | 31 mm |
| Lunghezza | 152 mm |
| Diametro | 5,5 mm |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
| Tensione impulsiva di dimensionamento (III/2) | 6 kV |
| Tensione impulsiva di dimensionamento (III/3) | 6 kV |
| Corrente nominale | 20 A |
| Resistività di massa | < 3 mΩ |
| Tensione di dimensionamento (II/2) | 1000 V |
| Tensione di dimensionamento (III/2) | 690 V |
| Tensione di dimensionamento (III/3) | 690 V |
| Tensione nominale UN | 690 V AC |
| 690 V DC | |
| Corrente nominale IN | 20 A |
| Dati meccanici | |
| Cicli di manovra | max. 50 |
| Colore | nero (RAL 9005) |
| Materiale Custodia | PA |
| Materiale Contatto | Cu |
| Materiale Superficie contatti | argentato |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale, isolamento fili | PVC/PE/TPE/gomma |
| Struttura fili in conformità con VDE 0295 / Diametro minimo trefolo | VDE 0295 classe da 1 a 6 / min. 0,15 mm |
| Diametro esterno conduttore | 9 mm ... 14 mm |
| Diametro cavo isolamento compreso | 2 mm ... 3,6 mm |
| Polarità | 1, 2, 3, PE |
| Materiale isolamento fili | PVC/PE/TPE/gomma |
| Assenza di alogeni | sì |
| Condizioni ambientali | |
| Grado di protezione | IP66 |
| IP68 (2 m / 24 h) | |
| IP69K (Distanza tra gli ugelli 150 mm) | |
| Protezione delle dita anche quando il connettore non è inserito nella controparte (IP2X) | |
| Resistenza agli urti | IK07 (-25 °C) |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C |
| Temperatura per collegamento linee | -5 °C ... 50 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 100 °C |
| Caratteristica | Valore |
|---|---|
| tensione nominale (EF000228) | 690 V |
| corrente nominale (EF000227) | 20 A |
| numero di poli (EF001391) | 4 |
| grado di protezione (IP) (EF005474) | IP66 |
| numero di entrate (EF000318) | 1 |
| numero di uscite (EF000319) | 3 |
| presa di fase (EF008328) | selezionabile |
| marcatura del polo (EF006771) | 1, 2, 3, PE |
| codifica meccanica (EF002910) | No |
| colore della codifica/dell'inserto di contatto (EF006772) | nero |
| colore dell'elemento adattatore separato (EF008312) | nero |
| senza alogeni (EF000025) | Sì |
| materiale della scatola (EF001596) | poliammide (PA) |
| trattamento superficiale (EF002558) | argentato |
| lunghezza (EF001438) | 152 mm |
| altezza (EF000040) | 31 mm |
| larghezza (EF000008) | 65 mm |
| tipo di distributore (EF008304) | altro |
| tipo di circuito integrato (EF008302) | senza |
