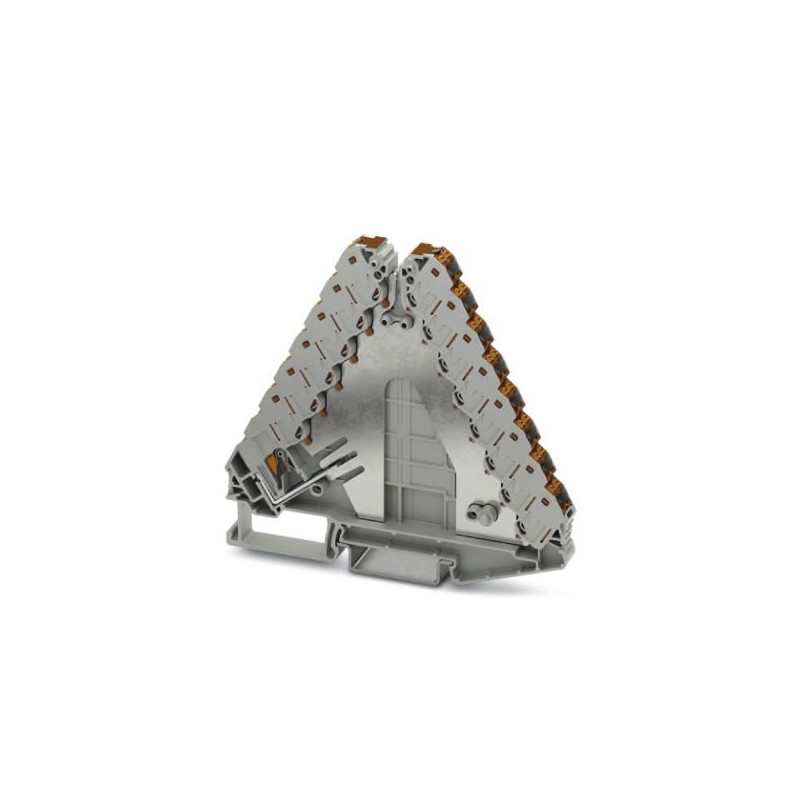

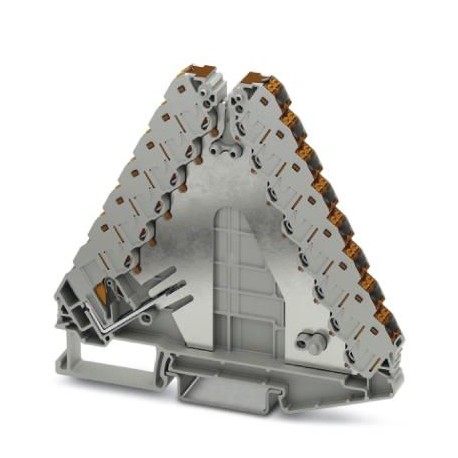

PTRVB 8-FI /BN 1067596 PHOENIX CONTACT I potenziali distributori
PTRVB 8-FI /BN
1067596
PHOENIX_CONTACT
10
I potenziali distributori
Distributore di potenziale, con opzione di alimentazione fino a 6 mm², tensione nominale: 250 V, corrente nominale: 17,5 A, tipo di collegamento: Collegamento push-in, Dimensioni della sezione: 1,5 mm², sezione: 0,14 mm² - 2,5 mm², Centrale elettrica, Dimensioni della sezione: 4 mm², sezione: 0,2 mm² - 6 mm², montaggio: NS 35/7,5, NS 35/15, colore: grigio, colore degli elementi di collegamento: marrone
morsetti di giunzione > Staffa terminale per canalina
Connettività armadi industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione sessanta sette mila cinque cento novanta sei |
|---|---|
| Unità d'imballaggio | 10 pc |
| Quantità di ordine minimo | 10 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626737928 |
| Peso per Pezzo (escluso imballaggio) | 46.740 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
| Paese di origine | PL (Polonia) |
Generale
| Numero di posizioni | Due |
|---|---|
| Numero di livelli | Otto |
| Numero di connessioni | Venti nove |
| Potenzialità | Uno |
| Sezione trasversale nominale di alimentazione | 4 mm2 |
| Colore | grigio |
| Colore di elementi di collegamento | marrone |
| Materiale isolante | PA |
| Classe di infiammabilità secondo UL 94 | V0 |
| Tensione d'impulso | 4 kV |
| Categoria di sovratensione | III |
| Gruppo materiali isolanti | Io |
| Massima dissipazione di potenza nominale condizione | 0.56 W (il valore è moltiplicato durante la connessione a più livelli) |
| Massima corrente di carico | 24 A (per ogni camera con 2,5 mm2 sezione conduttore) |
| Corrente massima totale | 37 (per potenziale distributore) |
| Corrente nominale IN | 17,5 A (con 1,5 mm2 sezione conduttore) |
| Tensione nominale UN | 250 V |
| Massima corrente di carico | 37 (Ingresso Di Servizio) |
| Corrente nominale IN | 32 A (Alimentazione, per 4 mm2 sezione conduttore) |
| Tensione nominale UN | 250 V |
| Aprire il pannello laterale | Sì |
Connessione dati
| Feed-in relazione | Feed-in fase di |
|---|---|
| Metodo di connessione | Push-in di connessione |
| Connessione in acc. con standard | IEC 60947-7-1 |
| Sezione conduttore solido min. | 0,14 mm2 |
| Sezione conduttore solid max. | 2,5 mm2 |
| Sezione conduttore AWG min. | Venti sei |
| Sezione conduttore AWG max. | Quattordici |
| Sezione conduttore flessibile min. | 0,14 mm2 |
| Sezione conduttore flessibile max. | 1,5 mm2 |
| Min. AWG sezione conduttore flessibile | Venti sei |
| Max. AWG sezione conduttore flessibile | Quattordici |
| Sezione conduttore flessibile con puntale senza manicotto in plastica min. | 0,14 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica max. | 1,5 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica min. | 0,14 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica max. | 1,5 mm2 |
| Lunghezza di spelatura | 8 mm 10 mm ... |
| Nota | Solo il “CRIMPFOX 6” pinza può essere utilizzato per la crimpatura con 6 mm2 filamento e la ghiera. |
| Connessione in acc. con standard | IEC 60947-7-1 |
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 6 mm2 |
| Sezione conduttore AWG min. | Venti quattro |
| Sezione conduttore AWG max. | Dieci |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 6 mm2 |
| Min. AWG sezione conduttore flessibile | Venti quattro |
| Max. AWG sezione conduttore flessibile | Dieci |
| Sezione conduttore flessibile con puntale senza manicotto in plastica min. | 0,2 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica max. | 6 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica min. | 0,2 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica max. | 6 mm2 |
| Lunghezza di spelatura | 10 mm 12 mm ... |
Norme e Regolamenti
| Connessione in acc. con standard | IEC 60947-7-1 |
|---|---|
| IEC 60947-7-1 | |
| Classe di infiammabilità secondo UL 94 | V0 |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 4.0Venti sette millioni cento quaranta un mille cento diciottoeCl@ss 4.1Venti sette millioni cento quaranta un mille cento diciottoeCl@ss 5.0Venti sette millioni cento quaranta un mille cento diciottoeCl@ss 5.1Venti sette millioni cento quaranta un mille centoeCl@ss 6.0Venti sette millioni cento quaranta un mille centoeCl@ss 7.0Venti sette millioni cento quaranta un mille cento quaranta unoeCl@ss 8.0Venti sette millioni cento quaranta un mille cento quaranta unoeCl@ss 9.0Venti sette millioni cento quaranta un mille cento quaranta uno
UNSPSC 6.01Trenta millioni due cento undici mila otto cento undiciUNSPSC 7.0901Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 11Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 12.01Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 13.2Trenta nove millioni cento venti un mille quattro cento dieci
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| corrente nominale In (EF008250) | 17.5 A |
| tensione nominale (EF000228) | 250 V |
| tipo di collegamento elettrico 1 (EF002526) | altro |
| tipo di collegamento elettrico 2 (EF002527) | altro |
| numero di piani (EF002659) | 8 |
| numero di punti di fissaggio per ogni piano (EF002660) | 4 |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 8.3 mm |
| altezza (EF000040) | 100 mm |
| profondità (EF000049) | 87.5 mm |
| piastra di chiusura necessaria (EF002525) | Sì |
| colore (EF000007) | grigio |
| piani interni esclusi con ponte (EF002661) | Sì |
