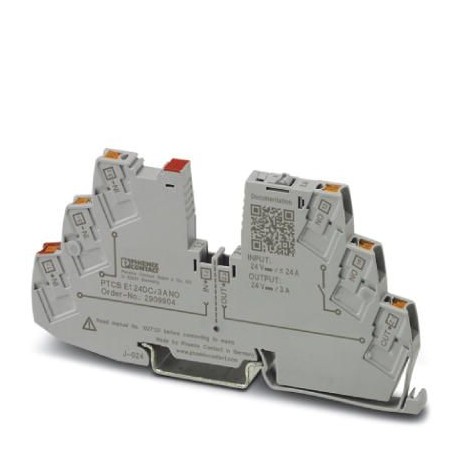

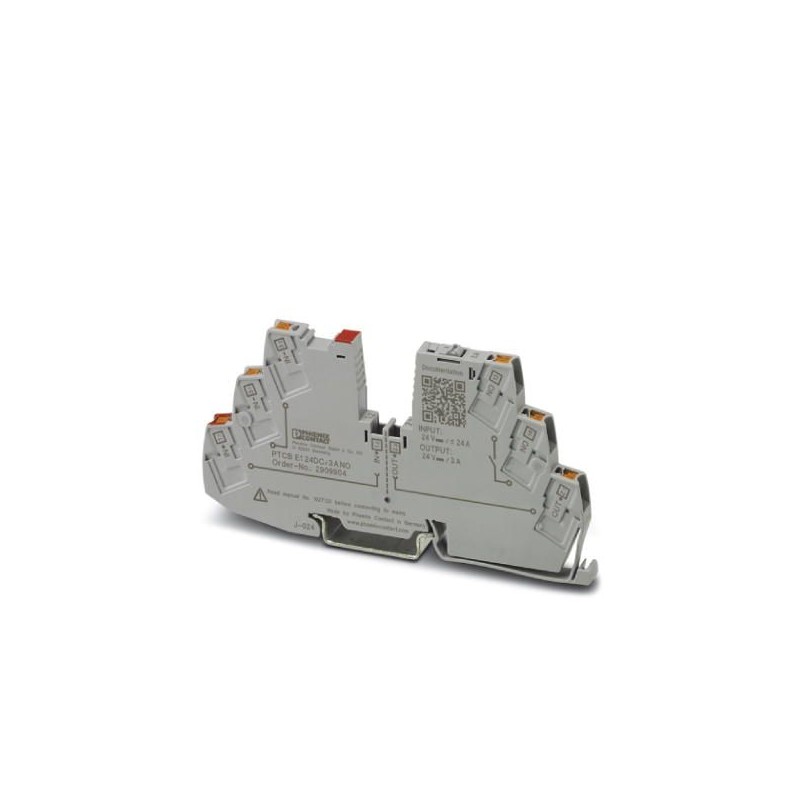

PTCB E1 24DC/3A NO 2909904 PHOENIX CONTACT Dispositivo elettronico interruttore di circuito
PTCB E1 24DC/3A NO
2909904
PHOENIX_CONTACT
Dispositivo elettronico interruttore di circuito
Interruttore elettronico per la protezione di apparecchiature monocanale per la protezione delle utenze in 24 V DC in caso di sovraccarico e cortocircuito. Facile distribuzione del potenziale con i componenti del sistema di morsettiere completo CLIPLINE. Con corrente nominale fissa. Per l'installazione su guide DIN.
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Braker per circuito
Protezione contro le sovratensioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni nove cento nove mila nove cento quattro |
|---|---|
| Unità d'imballaggio | 1 pc |
| GTIN | 4055626408729 |
| Peso per Pezzo (escluso imballaggio) | 27.640 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta tré mila dieci |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Umidità di prova | 96 h 95% di umidità relativa A 40°C |
| Altitudine | ≤ 2000 m slm (al di sopra del livello medio del mare)) |
| Ammortizzatore (funzionamento) | 30g (IEC 60068-2-27, Test Ea) |
| Vibrazioni (funzionamento) | 10 Hz ... 59.6 Hz (Ampiezza ±0,35 mm secondo IEC 60068-2-6, Test Fc) |
| 59.6 Hz ... 150 Hz (Accelerazione 5g; in secondo IEC 60068-2-6, Test Fc) | |
| Grado di protezione | IP20 |
Generale
| Classe di infiammabilità secondo UL 94 | V-0 |
|---|---|
| Tipo di montaggio | Guida DIN 35 mm |
| Colore | traffico grigio RAL 7042 |
| Numero di posizioni | Uno |
| Classe di protezione | III |
| Tipo | Guida DIN modulo, in un unico pezzo |
Dati elettrici
| Tipo di fusibile | elettronico |
|---|---|
| Tensione d'impulso | 0.5 kV |
| Tensione di esercizio | 18 V DC ... 27.5 V DC |
| Tensione nominale | 24 V DC |
| Corrente nominale IN | 24 DC (corrente Totale in ingresso) |
| 3 A DC () | |
| Tolleranza di misurazione I | ± 15 % |
| Resistenza al Feedback | max. 35 V DC |
| Fail-safe elemento | 4 UN DC |
| Efficienza | > 99 % |
| A circuito chiuso, la corrente IZero | tip. 12 mA |
| Dissipazione di potenza | tip. 0,3 W (funzionamento a vuoto) |
| < 0,9 W (Nominale di funzionamento) | |
| Modulo di inizializzazione del tempo | 1 s |
| Tempo di attesa dopo lo spegnimento di un canale | 5 s (sovraccarico / corto circuito) |
| Declassamento della temperatura | 21 (corrente Totale a 60°C) |
| 24 (Totale corrente a 50°C) | |
| 3 (Canale corrente a 60°C) | |
| 3 (Canale corrente a 50°C) | |
| Metodo di intervento | E (elettronica) |
| Richiesto fusibile di backup | non richiesto, integrato failsafe elemento |
| Rigidità dielettrica | max. 35 V DC (il circuito di Carico) |
| Caduta di tensione | 0.06 V (2) |
| MTBF (IEC 61709, SN 29500) | 28571428 h (a 25°C con il 21% di carico) |
| 14084507 h (a 40°C con 34.25% del carico) | |
| 2053388 h (a 60°C con il 100% di carico) | |
| Il tempo di spegnimento circuito di carico | ≤ 10 ms (per corto circuito > 2.0 x IN) |
| 1 s (1,2 e 2,0 x IN) | |
| Spegnimento per sottotensione circuito di carico | ≤ 17.8 V DC (attivo) |
| ≥ 18.8 V DC (inattivo) | |
| Tensione d'arresto circuito di carico | ≥ 27.5 V DC (attivo) |
| ≤ 27 V DC (inattivo) | |
| Max. carico capacitivo circuito di carico | 20000 µF (a Seconda della disponibilità corrente di corto circuito) |
L'indicazione a distanza di contatto
| Nome connessione | La segnalazione a distanza del circuito |
|---|---|
| La funzione di commutazione | N/O di contatto |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore solido | 0,2 mm2 ... 4 mm2 |
| Sezione conduttore AWG | 24 ... 14 |
| Sezione conduttore flessibile con puntale, con manicotto in plastica | 0,2 mm2 ... 2.5 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto di plastica | 0,2 mm2 ... 2.5 mm2 |
| DC tensione di esercizio | 0 V DC ... 30 V DC |
| DC corrente di funzionamento | 100 mA DC |
Connessione dati
| Nome connessione | Circuito principale IN+ |
|---|---|
| Metodo di connessione | Push-in di connessione |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore solido | 0,2 mm2 ... 4 mm2 |
| Sezione conduttore AWG | 24 ... 12 |
| Sezione conduttore flessibile con puntale, con manicotto in plastica | 0,2 mm2 ... 2.5 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto di plastica | 0,2 mm2 ... 2.5 mm2 |
| Nome connessione | Circuito principale IN |
| Metodo di connessione | Push-in di connessione |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore solido | 0,2 mm2 ... 4 mm2 |
| Sezione conduttore AWG | 24 ... 12 |
| Sezione conduttore flessibile con puntale, con manicotto in plastica | 0,2 mm2 ... 2.5 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto di plastica | 0,2 mm2 ... 2.5 mm2 |
| Nome connessione | Circuito principale FUORI |
| Metodo di connessione | Push-in di connessione |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore solido | 0,2 mm2 ... 4 mm2 |
| Sezione conduttore AWG | 24 ... 12 |
| Sezione conduttore flessibile con puntale, con manicotto in plastica | 0,2 mm2 ... 2.5 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto di plastica | 0,2 mm2 ... 2.5 mm2 |
Norme e Regolamenti
| Norme/specifiche | EN 61000-6-2 |
|---|---|
| EN 61000-6-3 | |
| EN 60068-2-78 | |
| EN 50178 | |
| EN 60068-2-6 | |
| EN 60068-2-27 | |
| UL 508 | |
| UL 2367 | |
| UL 1310 Classe 2 Unità di Potenza |
Classificazioni
eCl@ss 5.1Venti sette millioni cento quaranta un mille centoeCl@ss 6.0Venti sette millioni cento quaranta un mille centoeCl@ss 7.0Venti sette millioni cento quaranta un mille cento sedicieCl@ss 8.0Venti sette millioni cento quaranta un mille cento sedicieCl@ss 9.0Venti sette millioni cento quaranta un mille cento sedici
| Caratteristica | Valore |
|---|---|
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | altro |
| numero di poli (EF001391) | 1 |
| larghezza (EF000008) | 6.2 mm |
| altezza (EF000040) | 105.8 mm |
| profondità (EF000049) | 55.6 mm |
| modo di montaggio (EF000003) | altro |
| tensione d'esercizio (EF000111) | 27.5 V |
| corrente nominale (EF000001) | 24 A |
| limitazione di corrente attiva x IN (EF011922) | 0 |
| tipologia di interruzione (EF011923) | elettronico |
| dispositivo fail-safe (EF011924) | 4 A |
| tempo di spegnimento (EF011925) | 0.01 ms |
| carico capacitivo max. (EF011926) | 0.014 µF |
| con contatto telecomunicazioni (EF000422) | Sì |
| temperatura ambiente durante il funzionamento (EF007515) | -30 °C |
